焊锡丝承载工字线轴结构设计

　　在电子装配车间的手工焊台旁，这类工字线轴是最常见的工位辅件，它的核心作用是规整缠绕小规格焊锡丝，让100克装的细焊锡丝不会出现散乱打结、弯折氧化的问题。日常手工焊接作业里，操作工需要频繁抽拉丝材，线轴的结构合理性直接影响取料流畅度：如果两侧挡边直径不足，缠绕的锡丝很容易从侧边滑脱；如果中心轴径和锡丝自然弯曲半径匹配不当，抽出的锡丝会带着顽固的卷曲应力，送丝时容易翘曲偏移，没法精准对准烙铁头与焊点的接触位置。

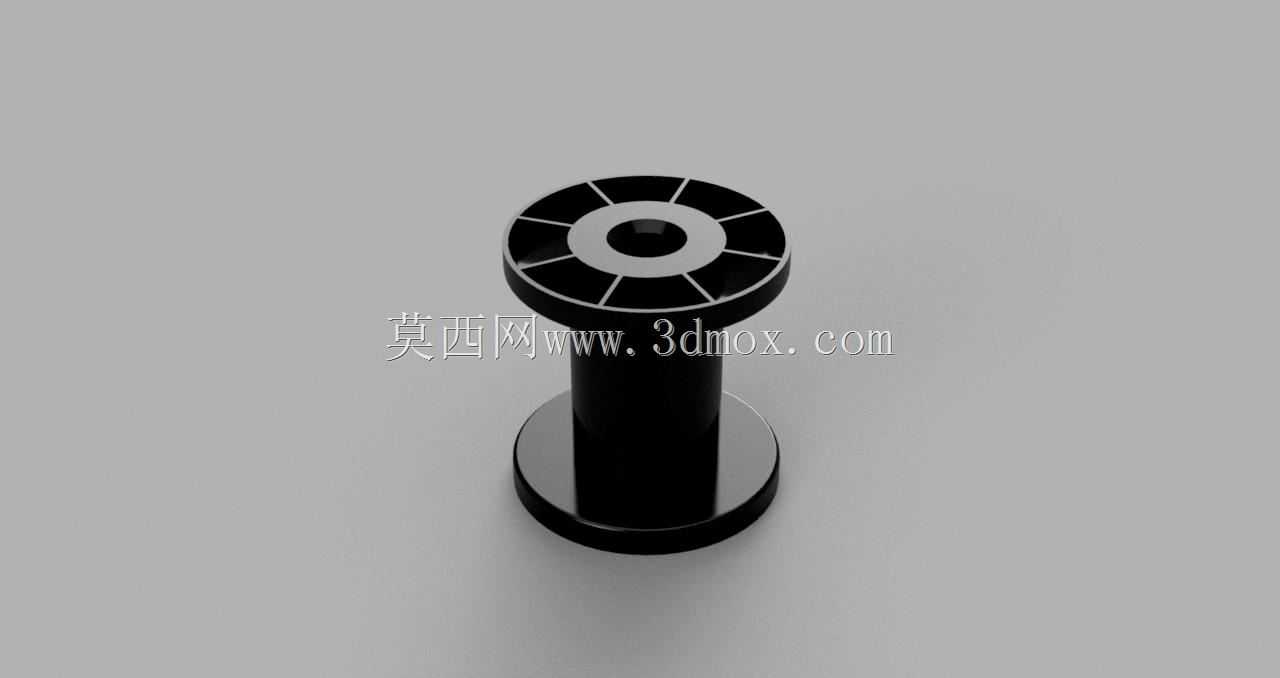

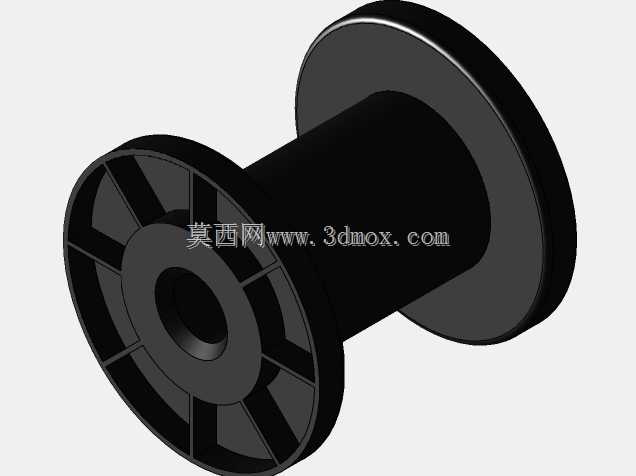

　　这套线轴的结构采用上下对称的圆盘挡边加中间中空绕线柱的经典工字布局，上端挡边做了放射状的分格加强筋，从中心轮毂向外辐射出八道径向肋条，把上端面分隔成多个扇形空腔。这个设计不是为了外观造型，首先是大幅降低塑料件的整体用料重量，普通实心底盘的同规格线轴重量会高出近四成，注塑生产时不仅耗材更多，厚壁位置还容易出现缩痕、内应力开裂的问题；放射筋同时可以充当绕线余量的目视参照，操作工隔着挡边就能快速判断剩余焊锡丝的大致存量，不用拆开包装估算。中心的通孔是整轴的安装基准，工位上的锡丝放置架一般会穿入一根细芯轴穿过这个孔，让线轴可以随抽丝动作自由转动，通孔的内径和常用工位支架的轴径做了间隙配合，转动时不会出现卡滞、晃荡过大的情况。

　　从安装边界来看，线轴的整体外径控制在常规焊锡丝包装的通用尺寸区间，下端挡边为平整的实心圆盘，既可以直接平放在焊台台面不会倾倒，也能适配市面上绝大多数通用锡丝悬挂支架。中间绕线柱的轴向高度刚好匹配100克规格0.6mm、0.8mm常用焊锡丝的缠绕宽度，锡丝逐层缠绕之后不会超出两侧挡边的限位高度，挡边的边缘做了小圆弧过渡，没有尖锐毛刺，抽拉丝材的时候不会刮伤锡丝表面的助焊剂涂层——焊锡丝外层的松香助焊剂层一旦被硬边刮削脱落，焊接时就会出现助焊剂供给不足、焊点浸润不良的缺陷。

　　设计阶段还要考虑线轴重复利用的场景，很多电子厂在整卷焊锡丝用完之后，不会直接丢弃线轴，会用来缠绕拆解下来的细电子导线、小型焊锡条或者维修工位的细焊丝，所以结构的抗扭、抗摔性能必须达标：上下挡边和中心柱的衔接位置做了加厚的圆角过渡，失手从焊台高度掉到水泥地面上不会出现连接位置断裂的问题。中空的中心柱除了穿支架轴之外，还可以在批量存储的时候互相堆叠，多个空线轴可以套叠在一起，大幅减少仓储占用的空间。放射筋的厚度经过权衡，筋条过薄会导致上端挡边受挤压时变形，锡丝容易从变形的缝隙里窜出；筋条过厚则会造成注塑材料浪费，成型冷却时间拉长。下端圆盘的平面平面度控制在合理范围，平放时不会出现单边翘起、滚动滑落的情况，哪怕焊台台面有轻微的倾斜，线轴也能稳定放置。

　　这类绕线轴的应用场景并不只局限于焊锡丝承载，小规格的漆包线、细铜丝、电子跳线的小批量包装也会采用同结构的载体，结构的通用性极强，所有尺寸都围绕细径丝材的缠绕、抽拉、存储三个核心动作设计，没有多余的冗余结构，完全服务于工位作业的实际使用需求。
