90度等径弯管DIN标准管路接头

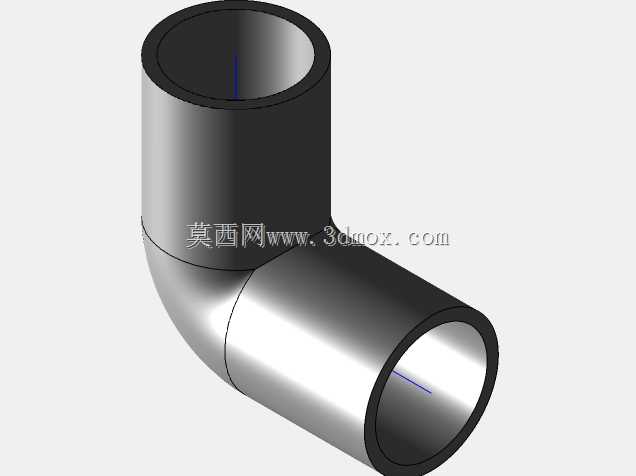

　　该90度等径弯管采用DIN标准设计，内直径20毫米，外直径22毫米，管壁厚度均匀为1毫米，属于薄壁管路转向连接件，在流体输送、气动回路、小型设备管路布局中承担管路直角转向的核心作用。

　　从实际工程应用场景来看，这类小口径薄壁弯头大量出现在紧凑型自动化设备的气路排布、实验室小型流体管路、轻工机械的冷却液输送支路，以及3D打印机、小型包装设备的辅助管路系统中。当设备内部安装空间受限，直管无法直接完成转向布局时，采用一体成型的90度弯管可以减少两段直管加接头的装配冗余，降低管路泄漏点数量，同时压缩管路占用的空间边界。

　　设计思路上，该弯头采用等径直交圆弧过渡结构，两端管口轴线互相垂直，转弯段采用平滑圆弧曲率，没有直角折角，这种结构能够最大程度降低流体在转向位置的压损，避免气路或液路在弯头处形成湍流、积滞杂质。管壁厚度控制在1毫米，兼顾了结构刚性与轻量化需求，22毫米的外径适配常规的20毫米内径软管、卡套接头，安装时可以直接插入对应规格的软管，配合管箍或者快插接头即可完成固定，两端管口的端面做平齐处理，保证对接时的密封面贴合度。

　　外形尺寸方面，弯头两个直段的长度预留了足够的插接深度，安装时管路插入后不会因为插接长度不足出现脱管风险，整体外轮廓没有突出的法兰或者凸台，在密集排布的管路组里可以紧贴安装板或者相邻管路布置，不会出现干涉。转弯处的圆弧外壁做等厚处理，折弯位置没有出现壁厚减薄或者褶皱，保证整个管路的承压能力均匀，不会在转向位置出现应力集中破裂的问题。

　　在建模逻辑上，该结构通过扫掠特征生成：先绘制90度的圆弧中心轨迹，再以20毫米内径、22毫米外径的环形截面沿轨迹扫掠，两端自然形成平齐的管口，不需要额外做切除加工特征。模型还原了真实弯管的内外壁完整结构，既可以用于设备管路布局的干涉检查，也可以直接导入装配体中模拟管路的实际安装位置，核对弯头和周边电磁阀、安装支架、其他管路的间隙是否满足装配要求。

　　实际选型使用时，该规格弯头适配通径20毫米的管路，工作场景下可以输送压缩空气、低压冷却水、无腐蚀性的轻质流体，薄壁结构重量极轻，安装后不会对管路支撑部位造成额外负载。和采用两段直管加直角接头的方案相比，一体弯管的内部流道更顺滑，压力损失更小，同时零件数量更少，装配工序更简单，在批量设备的管路装配中能够减少人工操作步骤。安装边界上，弯头两个方向的外接轮廓尺寸一致，布局时只需要在两个垂直管路上分别预留对应直段长度的安装空间，不需要额外预留接头的拧动操作空间，尤其适合内部空间局促的小型设备柜体内部管路走线。模型的内外壁尺寸完全符合DIN管路标准，和同标准的其他管路件互换性良好，替换维护时不需要修改周边管路的安装尺寸。
