四边引脚方形陶瓷封装集成电路芯片

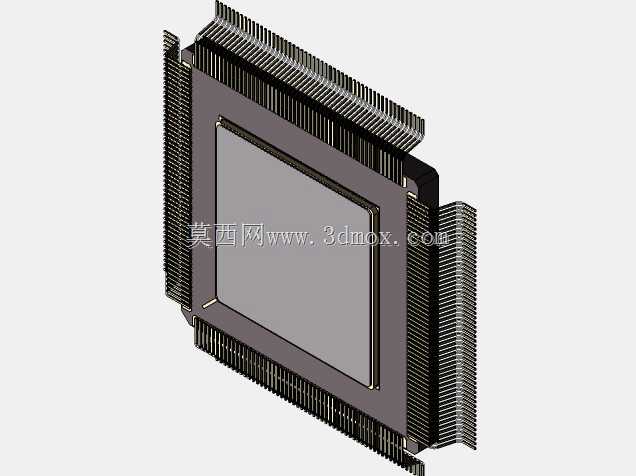

　　这套三维结构呈现的是一枚四边引出扁平封装的集成电路器件，主体由中央方形芯片承载腔体、四周环绕的细密金属引脚以及黑色封装基体构成。从整机装配的角度看，这类器件广泛出现在通讯终端主板、工业控制板卡、信号处理模块以及各类消费电子的印制电路板上，承担逻辑运算、信号调理、接口驱动等核心功能，是板级电路中密度较高、引脚数量较多的一类有源元件。

　　建模时最先需要把握的是引脚阵列的排布规律。器件四个侧边均向外伸出成排的鸥翼形引脚，引脚间距细密，数量沿四边均匀分布，拐角处引脚按阵列规则自然收边。每根引脚从封装本体侧面引出后先水平外伸，再向下弯折形成贴装段，末端平整，用于回流焊时与PCB焊盘贴合。这种结构在建模中不能简单用直条阵列代替，必须把弯折弧度、根部过渡以及贴装段的水平度都还原出来，否则在做干涉检查和焊盘匹配时会出现偏差。引脚根部与塑封体之间保留了细微的间隙，避免焊接应力直接传递到封装本体，这也是表面贴装器件长期可靠性设计的常见处理方式。

　　封装本体采用近似正方形的扁平轮廓，中央区域为芯片所在的承载面，表面平整，四周有一圈凸起的边框界定出腔体范围。边框与外侧引脚阵列之间留有规整的封装基体带，基体侧面竖直，顶面与底面平行，整体厚度控制在薄型表贴器件的常规范围内。在板卡布局阶段，这类方形封装对四周的占位要求比较明确：本体投影区之外，引脚贴装段下方需要对应布置焊盘，焊盘外侧还要预留钢网开口与返修操作空间；器件正下方通常不布置过高元件，但若采用底部带散热焊盘的变体，则需在PCB对应位置设置散热铜皮与过孔阵列。

　　从安装边界看，器件落座后最高点为封装本体顶面，引脚弯折最低点贴近板面，整体占用的Z向高度很小，适合薄型化终端设备。四周引脚向外展开后形成的占位轮廓大于本体尺寸，结构设计时在器件相邻边之间要留出足够的走线通道与元件间距，尤其在密集板上，四角方向容易出现丝印字符或邻近元件与引脚干涉的情况，需要在三维布局中逐一核对。

　　功能特性上，四边引脚的引出方式使得器件在有限的占地面积内获得较多I/O数量，适合端口资源丰富的控制与通讯芯片。鸥翼形引脚具有一定的弹性，能够吸收PCB与封装之间因热膨胀系数差异产生的应力，降低温度循环中焊点断裂的风险；同时引脚外露，焊接后可通过目视或自动光学检测确认焊点质量，返修时也便于热风加热与吸拆。

　　建模思路上，可先以中央方形腔体为基准搭建封装基体，确定本体长宽与厚度；再沿单侧建立单根引脚的扫掠路径，截面取扁平矩形，按引脚间距阵列后镜像到其余三边，拐角处依据实际排布补齐或留空。引脚弯折段的圆角半径、外伸长度与贴装段宽度需保持一致，阵列后整体协调性才符合真实器件。中央承载面的边框、顶面轻微倒角以及基体与引脚交界处的台阶，都应在模型中有所体现，这些细节在做整机剖面、装配示意和焊接工艺分析时直接影响表达的准确性。

　　在实际应用中，这类封装器件常布置在主板核心区域，靠近其去耦电容与晶振等外围元件，缩短信号回路；三维模型导入板机协同装配后，可用于检查散热罩高度、屏蔽框开口以及连接器插拔路径是否与芯片本体或引脚冲突。对于通讯工具类产品而言，器件模型的引脚位置、本体占位和高度边界准确，才能保证结构堆叠与PCB封装设计一次对齐，减少后期打样返工。
