SG7050贴片晶体振荡器封装结构

　　贴片式晶体振荡器在现代电子设备中承担着提供稳定基准时钟的核心任务，SG7050这一封装规格常见于通讯主板、工业控制板卡、网络设备、测量仪器以及各类高速数字电路中。与传统直插晶振相比，表贴器件更适合自动化回流焊工艺，能够在有限的PCB面积内完成高精度频率基准布置，因此在高密度装配场景中被大量采用。

　　从整机结构角度看，该类器件通常布置在主控芯片、时钟分配电路或射频模块附近，用于减少时钟走线长度、降低信号衰减和寄生干扰。通讯设备对启动时间、频率稳定度、相位噪声和温度漂移较为敏感，晶体振荡器的封装外形、焊端位置与底部金属屏蔽结构都会直接影响板级布局。建模时需要重点还原金属上盖的圆角过渡、陶瓷或塑封基座的层级关系，以及四个侧向翼形焊端的伸出长度和弯折形态。

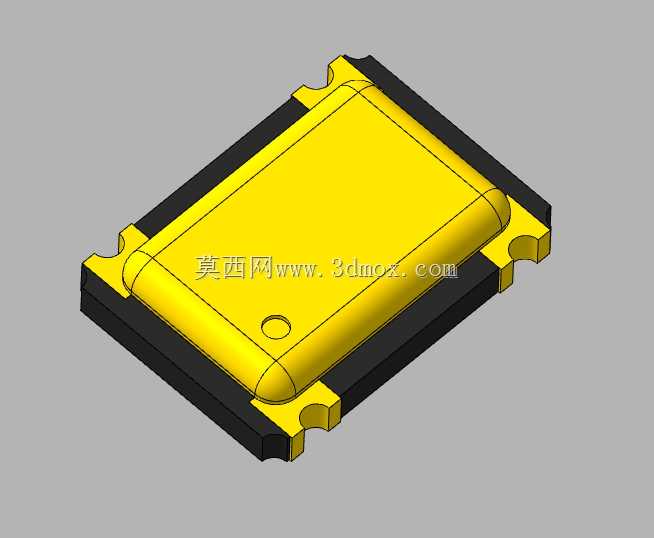

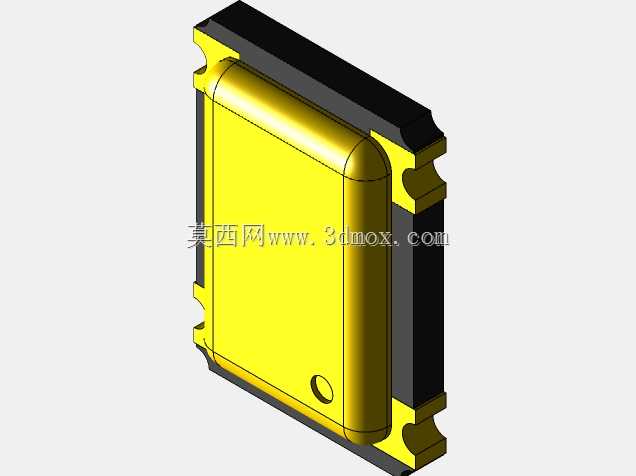

　　该三维结构采用上下分层方式表达：上部为亮黄色金属屏蔽盖，盖体边缘带有连续圆角，既体现冲压盖板的成型特征，也避免尖锐棱角在装配中造成应力集中；下部为黑色封装基座，承托内部石英谐振片与振荡电路，并通过四周焊端与电路板形成电气和机械连接。金属盖表面设置的小圆凹位可对应封装标识区或工艺定位特征，在外观检查、吸嘴取放和视觉识别中具有实际作用。

　　焊端设计是此类表贴元件建模的关键。模型两侧伸出的翼形端子具有明确的贴装边界，端子宽度、间距和外轮廓需要与PCB焊盘匹配。若焊端外伸量过大，回流焊后容易形成立碑、偏移或焊点桥连；若焊盘与端子重叠不足，则会降低焊接强度。结构设计人员在建立封装库时，应结合器件本体高度、端子厚度和焊盘热容量进行校核，使焊点既具备可靠的电气连接，又能承受温度循环带来的热膨胀差异。

　　外形尺寸方面，SG7050命名通常对应约7.0mm×5.0mm的表贴晶振封装等级，整体高度属于低矮型器件，适合在板卡屏蔽罩下方、模块夹层空间以及便携式通讯终端中使用。建模过程中应保留本体长宽、端子定位、盖体高度和底部间隙之间的比例关系。底部与PCB之间的微小间隙有助于焊膏熔融时形成润湿爬升，也可减少清洗后助焊剂残留对器件的影响。

　　在产品功能层面，晶体振荡器通过石英晶体的压电谐振产生稳定频率，内部振荡电路将谐振信号转换为可供数字系统使用的时钟输出。封装外壳不仅提供机械保护，还承担电磁屏蔽作用，可降低外界射频干扰对微弱振荡信号的影响。金属上盖与基座之间的包边或封合结构在模型中表现为明显的阶梯轮廓，这一特征反映了实际封装中密封、接地和抗冲击设计的结合。

　　设计思路上，该模型没有引入复杂活动机构，而是以精确的静态封装外形服务于板级装配校核。对于结构工程师而言，它可用于检查器件与相邻电容、电阻、屏蔽罩和连接器之间的空间间隙；对于电子工艺工程师，它可用于评估吸嘴吸附面、视觉定位点、焊盘布局和返修热风流场；对于三维封装库建设人员，它能够补充元件库中常用时钟器件的实体数据，使整机数字样机在干涉检查时更接近真实装配状态。

　　在高速通讯板卡中，晶振周边通常需要保持完整地平面，并避免高速差分线长时间贴近器件下方穿越。三维模型能够帮助设计者直观判断晶振高度是否与上壳、导热垫或屏蔽框冲突，也能在堆叠设计中确认维修工具的操作空间。由于该器件采用表贴翼形端子，返修时热风会从端子两侧和底部间隙进入，模型中对端子开口和黑色基座侧边的还原，有助于理解热容量分布与焊接受热路径。

　　从材料表达来看，金属盖具有薄壁冲压件特征，顶面平整、四周圆滑下包；基座颜色较深，轮廓方正，与金属盖形成清晰层级；四个焊端位于短边方向，端部呈开放状，便于焊料在侧面形成可见焊点。这样的外形划分不仅满足视觉呈现，也对应制造过程中的盖板冲制、基座封装、端子电镀和成品编带包装等工序。

　　在实际选型与装配中，除频率、电压、稳定度等电气参数外，机械封装同样不可忽视。SG7050级别的晶振占用面积适中，焊接工艺成熟，兼顾空间利用率和可返修性，常用于对可靠性要求较高而板卡空间并非极端紧凑的通讯与工业电子产品。通过该三维结构，设计人员可以在PCB建库、整机堆叠、干涉检查和工艺评审阶段提前发现封装高度、焊端边界及周边安全距离问题，从而减少试产阶段的装配返工。
