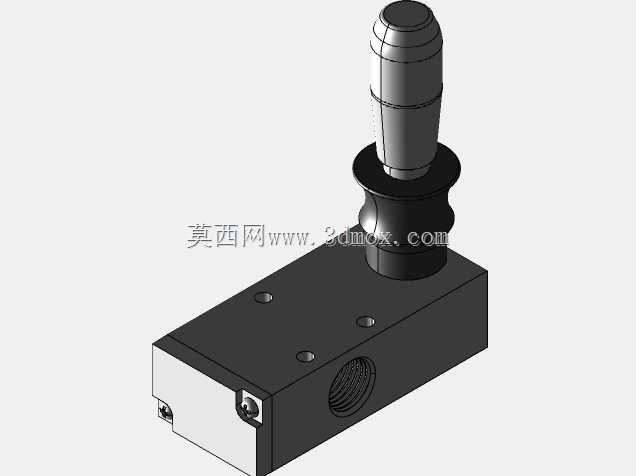

该模型呈现的是一种手动操作的气路分配与换向元件,主体由矩形阀座、侧向通流接口、顶部操作手柄以及阀杆过渡段组成。阀座采用块状结构,内部承担气路通道、阀芯安装和外部固定的多重功能;侧面设置螺纹接口,用于接入压缩空气管路,端面与顶面预留安装孔位,可在设备面板、支架或阀岛上进行固定。顶部手柄为细长握持形式,操作者通过扳动或按压动作改变阀芯位置,从而实现不同气路之间的接通、断开或方向切换。
从实际使用场景看,这类元件常见于小型气动夹具、实验台、包装辅助机构、轻工设备以及需要人工干预气路状态的工位。与电磁换向阀相比,手动分配阀不依赖电气信号,在调试、维护、单点操作或安全联锁要求较低的回路中更直接;操作人员可以通过手柄位置直观判断当前气路状态,也便于在设备启动前进行手动试运行。阀块侧面的螺纹接口适合与快插接头、气管、消声器或节流元件连接,顶面孔位则用于保证阀体在振动环境下保持稳定。
结构设计上,矩形阀座提供了较规整的安装边界,便于在三维布局中与安装板、管路走向和周边防护罩进行干涉检查。阀体宽度、长度和高度方向都需要预留操作空间,尤其是手柄上方和扳动范围内不能布置线缆、横梁或其他构件,否则会影响手动操作。侧向接口中心高度应与管路排布相协调,接口周围需留出接头拧紧和气管弯曲半径,避免装配后出现管路强行弯折。底部或顶面的固定孔应结合螺钉规格、垫圈尺寸和维护拆卸空间一并考虑,不能只关注阀体本体外形。
手柄部分采用符合握持习惯的细长造型,表面轮廓带有防滑和导向特征,中部过渡结构将操作力传递至阀杆。建模时需要重点表达手柄与阀座之间的相对运动关系,包括扳动角度、极限位置、行程余量以及手柄在不同工位下的空间扫掠范围。对于结构工程师而言,单纯建立静止外形并不足以支持设备布局,还应在装配环境中检查手柄最大开度时是否与人员操作面、安全门、传感器支架或相邻阀件发生冲突。
阀座端部可见的小型定位或限位结构,可用于辅助阀芯位置保持、端盖固定或手动状态反馈。块状阀体内部虽然在外观模型中不可完全展示,但在工程设计时需要考虑气道孔径、壁厚、密封面、阀芯配合长度以及加工工艺性。侧壁螺纹接口承受管路插拔和气压脉动,接口周围壁厚不宜过薄;安装孔与气路通道之间应保留合理距离,避免钻孔贯通或强度削弱。若用于高频操作场合,还需关注阀杆密封、手柄复位力矩以及阀体材料耐磨性。
在整机三维布置中,该类手动分配阀通常不会孤立存在,而是与气源处理件、气缸、节流阀、气管和固定支架共同构成气动控制系统。建模时可将阀座作为定位基准,先确定安装面和接口方向,再反向布置手柄操作空间。若设备外壳需要开孔,手柄伸出区域应保证手指操作余量,并防止误碰;若阀件安装在狭小机柜内,则可优先调整接口朝向,使管路连接和维护工具能够从正面或侧面接近。
外形方面,模型整体线条简洁,黑色阀座与直立手柄形成明显的操作识别特征。矩形底座适合数控加工或型材安装,手柄高位布置有利于人员在设备外侧快速操作。侧向螺纹口承担主要管路连接,顶部结构集中完成手动控制,这种布局使气路走向、机械固定和人工操作三个功能分区相对清晰。对于选型和结构复核人员,应结合气缸数量、动作顺序、管路通径、操作频率和安装空间判断该阀是否满足回路需求,而不是仅依据外观尺寸进行替换。
