DN150PN25法兰式硬密封切断阀结构

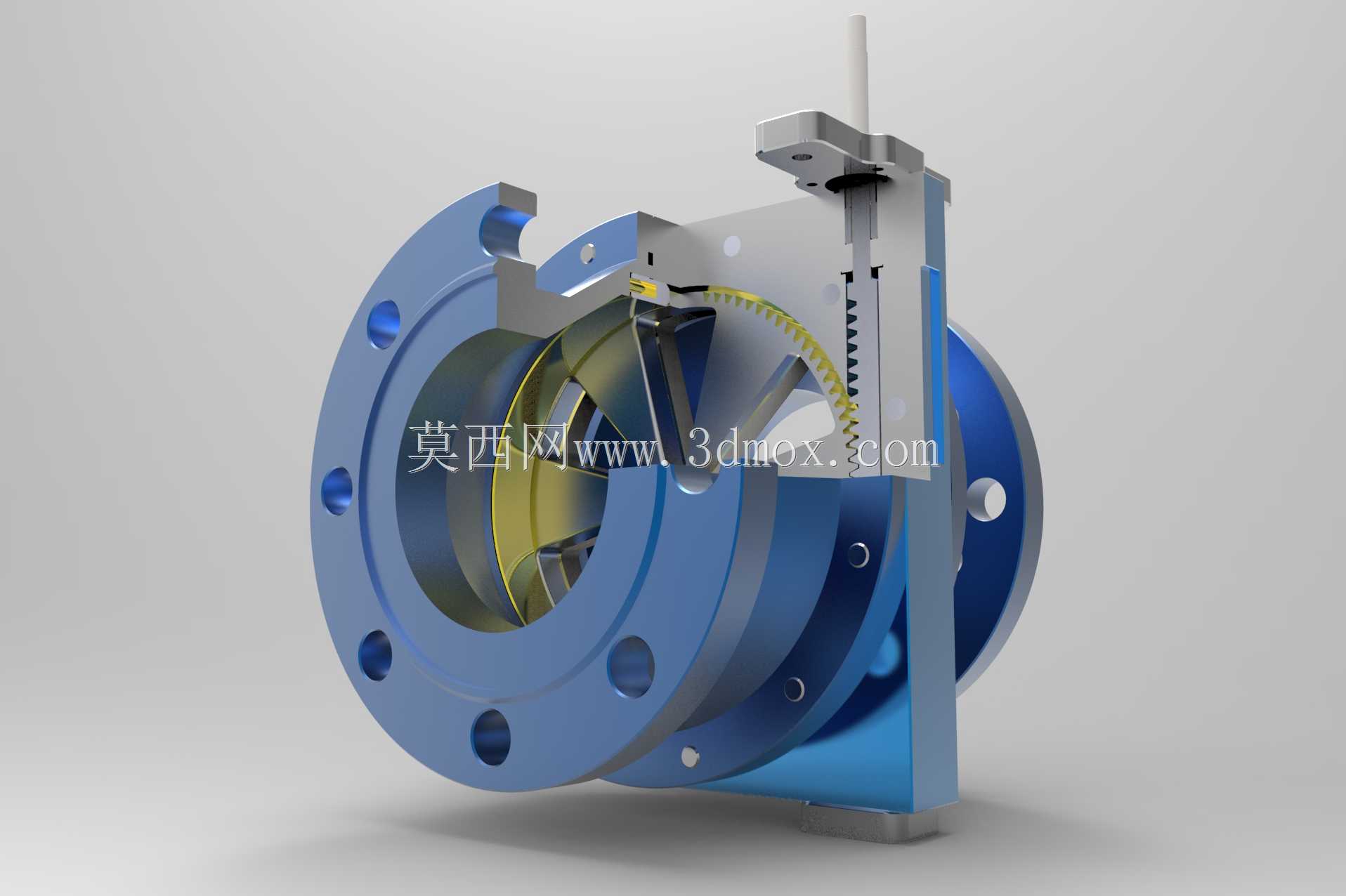

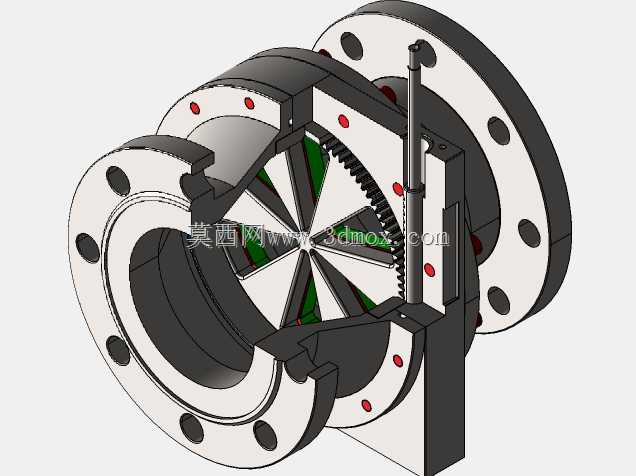

　　这款法兰连接的金属硬密封切断结构，主要面向中高压工业流体管路的截断工况设计，常见应用在石化输送管线、热电厂蒸汽回路、化工原料投料管路这类需要严密截断、耐受一定介质冲蚀与温度压力波动的场景，区别于普通软密封阀，它的密封副采用金属对金属配合，能适配更高的介质温度，也能耐受带微小固体颗粒的流体冲刷，不会出现软密封材料被高温老化、被颗粒刮破导致内漏的问题。从结构剖视能看到，它采用法兰端连接形式，公称通径DN150，公称压力PN25，对应的法兰螺栓孔分布、密封面尺寸完全匹配同压力等级的国标管路法兰，安装时不需要额外做转接件，直接和管路法兰对齐穿螺栓加密封垫即可完成固定，安装边界上，阀体两侧法兰端面的间距、

　　顶部执行机构的伸出高度都做了紧凑化设计，不会在管廊排布时和相邻管路、支架产生干涉，侧装的手动操作机构预留了足够的操作空间，现场巡检人员不需要额外加长扳手就能完成启闭操作。设计思路上，这款阀采用了偏心旋转的截流结构，启闭过程中密封面会快速脱离配合，不会像普通闸阀、截止阀那样密封面全程摩擦导致磨损过快，阀瓣的旋转轨迹做了偏心优化，全开状态下阀瓣完全退到阀腔侧面的流道避让区，流道几乎是直通状态，介质通过时的压损非常小，不会在阀腔内形成大面积的涡流滞流区，也就减少了介质中杂质在阀腔沉积卡涩的概率。顶部的阀杆密封采用了多层填料叠加的结构，还设置了填料压盖的调节余量，现场使用一段时间如果出现阀杆处微漏，不需要拆解阀门，

　　只要均匀拧紧压盖螺栓就能补偿填料的磨损量，大幅降低现场维护的工作量。阀腔内部的过流部件都做了圆弧过渡处理，没有直角突变的结构，一方面减少介质冲蚀的应力集中点，另一方面也让流体通过时的流态更平稳，减少阀门工作时的流致振动。和普通对夹式阀门不同，这款法兰式结构的阀体本身自带两端法兰，安装时不需要依赖管路法兰的夹持力来固定阀体，对长距离管线的安装公差适配性更好，哪怕管路两端存在少量的同轴度偏差，法兰连接的结构也能通过密封垫的微量变形补偿偏差，不会出现对夹阀容易出现的阀体被压偏、密封失效的问题。手动操作的机构里设置了启闭位置的限位结构，操作时转到全开或者全关位置会有明确的触感反馈，现场操作人员不需要额外观察阀位指示就能判断阀门是否到位，

　　也避免了过度旋转导致阀瓣、密封面被撞损的问题。针对PN25的压力等级，阀体的壁厚做了对应的强度校核，在常规的水、蒸汽、油品等介质工况下，能长期承受1.6倍公称压力的强度试验不出现变形渗漏，密封副的配合面做了硬化处理，表面硬度达到HRC40以上，即使长期承受高速流体的冲刷，密封面的磨损量也能控制在很低的水平，保证长周期运行的截断密封性。在管路排布设计时，这款阀可以直接水平或者垂直安装，不需要额外设置支撑，因为阀体本身的法兰连接刚度足够，只要管路支架设置在离法兰两端一倍管径的位置，就能避免阀门重量全部压在法兰螺栓上。流道的通径做了全通径设计，和DN150的管路内径完全匹配，通球扫线的时候可以直接通过清扫球，不需要拆解阀门，这对于长距离输送管线的定期清扫维护非常友好，也减少了管路吹扫的死角。
