大扭矩盘式无刷外转子动力电机

　　这套结构对应一款扁平盘式外转子无刷动力电机，型号标识为GM5208-24，整体采用大直径、薄厚度的布局思路。与常规圆柱形伺服电机不同，它把转矩生成半径尽量向外布置，在相同体积和重量下能够获得更大的输出扭矩，同时降低对高速减速机构的依赖。转子外壳为黑色杯状件，外侧印有IPOWER字样，工作时外壳随磁钢一起旋转；定子位于内侧，铜色绕组沿圆周密集排布，中心设置中空贯通轴孔，这种中空结构便于走线、穿轴或安装在云台、吊舱等需要同轴布置的机构上。

　　从应用场景看，这类电机常见于多旋翼无人机动力、云台稳定平台、机器人关节、小型直驱转台以及对厚度和重量敏感的便携设备。盘式构型的优势在于轴向尺寸紧凑，转动惯量分布合理，低速段转矩平稳，配合驱动器可实现较精细的位置与速度控制。外转子方案还能让磁钢紧贴旋转外壳，散热面积直接暴露在气流中，持续运行时绕组热量可通过定子铁芯、安装座和转子风损共同带走。

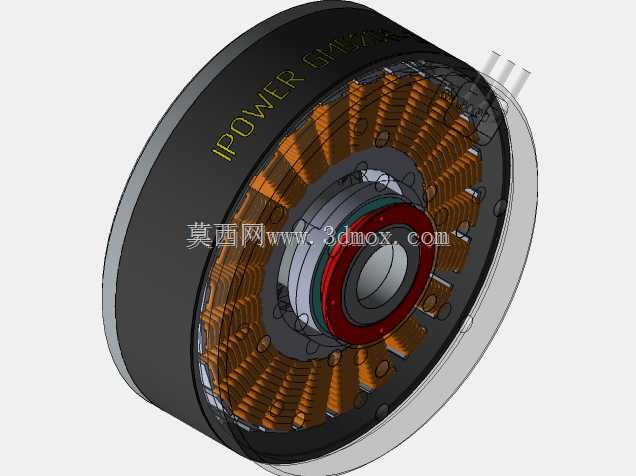

　　结构拆解上，模型完整表达了转子杯、永磁体、定子铁芯、漆包线绕组、轴承、中心轴套、端盖及紧固件之间的装配关系。绕组端部按照实际绕线形态呈放射状排列，齿槽与磁钢的相对位置清晰，可用于检查气隙均匀性、端部绝缘间隙以及转子旋转时是否存在干涉。中心红色环件可理解为定位或密封相关结构，外圈银色端盖承担轴承压紧和轴向限位作用，侧面引出的接线柱用于三相绕组与电调连接。

　　设计时需要重点控制几个边界。首先是定转子之间的径向气隙，气隙过小会因加工同轴度误差产生扫膛，过大则会降低磁路效率；其次是轴承跨距与轴孔配合，盘式电机直径较大，转子受侧向力或振动时容易产生端面跳动，轴承座和端盖必须提供足够的刚性支撑。中空轴孔虽然方便穿线，但会削弱轴芯截面，因此在选型时要核对螺栓安装圆、轴孔直径、转子外径和整机厚度，确保法兰安装面与设备支架匹配。

　　安装接口方面，这类电机通常依靠定子端面或中心座固定，转子端面连接负载。模型中可以看到周向布置的安装孔位和定位止口，实际设计应保证负载连接面与转子端面平行，避免螺钉过长侵入绕组区域。接线部分需预留三相线弯曲半径，并在转子旋转范围内防止线材摩擦。若用于云台或直驱关节，还应结合编码器、磁环或霍尔位置传感器布置中心空间，使中空通道同时满足走线和检测元件安装。

　　从建模角度看，该三维结构不仅适合展示电机外观，也可作为机构干涉检查、装配工艺说明和选型沟通的依据。绕组、磁钢、外壳和端盖分别建层后，能够清楚表达磁力作用路径与机械承载路径：磁拉力通过气隙传递到定子铁芯，再由中心座和安装法兰传到设备支架；转子转矩则通过杯状外壳和端面接口传给负载。工程人员在类似项目中可参考这种薄型大直径布局，在扭矩、重量、厚度和散热之间取得平衡。
