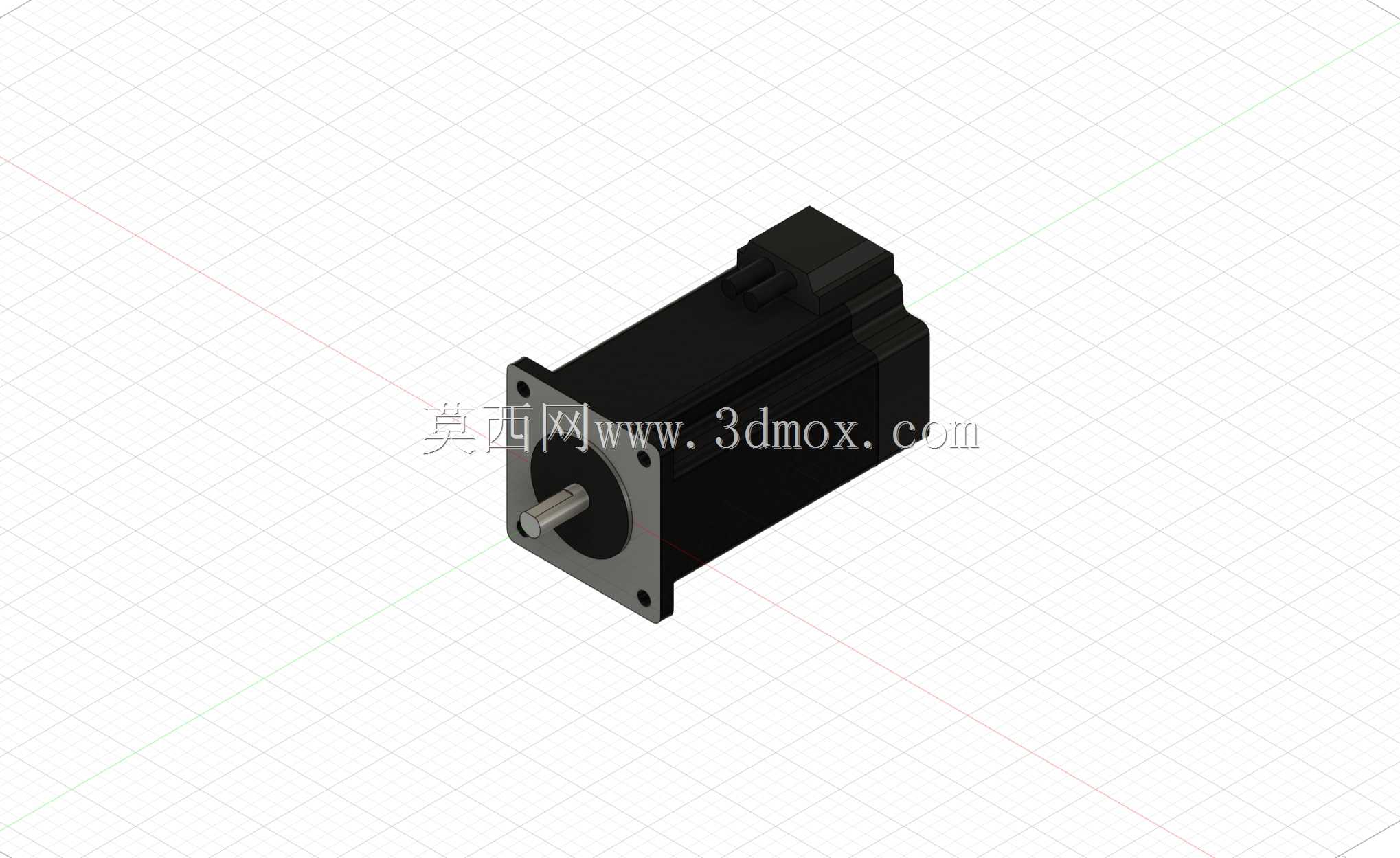

雷赛NEMA23闭环步进电机结构

　　在自动化设备的结构设计中，执行元件的选型往往直接决定了整机的定位精度、运行平稳性以及安装空间利用率。NEMA23规格的闭环步进电机是中小型自动化产线、单轴运动机构和精密定位设备中极为常见的动力部件，其外形兼顾了步进电机的大扭矩低速特性与闭环控制的位置反馈能力，在雕刻机、点胶机、小型机械手、送料机构以及检测设备中都有广泛应用。

　　从实际安装边界来看，这类电机采用标准NEMA23法兰安装界面，前端法兰为方形结构，四角布置安装孔，输出轴位于法兰中心，轴端通常为圆柱形并带有键槽或平面，用于与联轴器、同步带轮或齿轮进行扭矩传递。建模时需要重点还原法兰厚度、安装孔中心距、轴伸长度、轴径以及后端编码器或反馈组件的外轮廓，因为这些尺寸直接影响电机与安装板、支座以及传动部件的干涉检查。电机主体为近似方形的柱状壳体，壳体表面通常带有散热筋或平整侧壁，后端略宽于主体的部分用于容纳闭环反馈元件和接线结构，这一区域在设备内部布线和后盖空间校核时不能忽略。

　　这类电机的实际用途是将控制系统发出的脉冲指令转化为精确的角位移，并通过内置或外置反馈装置补偿普通开环步进电机容易丢步的问题。相比同规格伺服电机，闭环步进电机在低速段能够提供较高的保持扭矩，成本相对更低，控制方式也更接近步进系统，因此适合负载变化不大、要求停位准确、速度不高的自动化场合。比如在小型输送定位工位中，电机通过同步带带动滑台移动；在旋转分度机构中，电机经减速器驱动转盘完成固定角度切换；在阀门调节或丝杆进给单元中，电机又能提供稳定的锁紧力矩，减少停机后的位置漂移。

　　结构设计上，前端盖承担输出轴支撑和安装定位作用，法兰面需要与设备安装面贴合，因此模型中前端面的平面度、孔位位置和轴中心高度都应准确表达。定子壳体包裹内部绕组和转子，外部轮廓决定了电机在机架中的最小容纳空间，尤其在多电机并排布置时，方形机身的对角尺寸、接线盒朝向以及线缆弯曲半径都需要提前评估。后端反馈部分通常比机身略突出，侧面或后侧引出电机线与编码器线，布线时应避免线缆随轴运动摩擦，也要预留插头插拔空间。

　　在三维装配环境中使用该电机模型时，不能只把它当作一个简单圆柱体处理。前端法兰的安装孔要与安装板孔位对应，轴伸与联轴器之间应保留合理配合长度，轴肩或挡圈位置关系到带轮轴向固定；电机尾部与设备护罩、线槽或其他机构之间应留出散热和维护距离。若采用同步带传动，还需结合电机轴中心到从动轮中心的距离校核张紧结构；若采用丝杆直连，则要关注轴端同轴度，防止因偏心造成联轴器磨损和轴承发热。

　　从散热与维护角度看，步进电机在持续低速运行或高频启停时会产生明显温升，机身周围不宜被钣金件完全封闭。模型中壳体外形、后端盖和出线方向能够帮助设计人员判断风道走向，也便于在设备布局阶段确定风扇或自然通风空间。对于需要频繁更换电机的工位，法兰前方应预留拆装螺丝的操作空间；对于接线侧靠近墙板的情况，则应在三维阶段就调整电机旋转角度，避免装配后插头无法安装。

　　该电机结构还体现了标准件在自动化设计中的典型价值：外部接口标准化，内部功能模块化。设计人员无需详细重建绕组、磁钢和编码器内部结构，也能在整机布局中完成安装、干涉、传动和维护性校核。重点在于把外部几何边界、轴系连接关系、法兰固定方式和线缆走向表达清楚，使机械结构、电气布线和控制选型能够在同一套三维模型中协同确认。

　　在设备选型时，NEMA23闭环步进电机通常用于中等扭矩区间，既不能替代大功率伺服主轴，也不适合极小空间的微型机构。它更常见于桌面型设备、轻型专机和实验室自动化装置中，承担进给、推送、翻转、夹紧和分度等动作。通过准确的三维结构模型，工程师可以在加工零件前发现轴伸过长、法兰孔错位、尾部空间不足、线缆折弯过紧等问题，从而减少样机返工，提高装配可行性。

　　整体来看，该类电机的三维建模重点不在复杂曲面，而在安装基准和接口尺寸的严谨表达。前端法兰、输出轴、安装孔、机身截面、后端反馈盒和出线位置共同构成了设备设计中的关键边界。把这些结构在装配体中准确放置，并与联轴器、丝杆、带轮、安装板和护罩进行联动校核，才能真正发挥三维模型在机械设计中的作用。
