带法兰盘空心铆钉铆接紧固结构

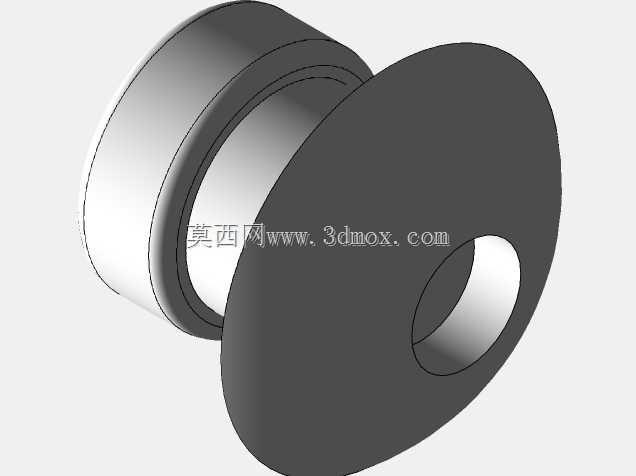

　　通讯类消费电子的薄壳装配场景里，经常遇到两层甚至多层薄壁钣金、塑胶壳体需要完成不可拆卸紧固的需求，这类位置空间局促，既不能使用占用轴向空间过大的实心铆钉，也不允许螺栓螺母搭配带来的额外零件堆叠，空心铆钉就是针对这类工况开发的经典铆接紧固件。本次呈现的这款带一体式法兰盘的空心铆钉，和常规直筒空心铆钉的核心差异，在于钉体一端直接成型出直径远大于钉杆的环形法兰面，不需要额外搭配平垫圈，就能在铆接完成后获得更大的承压接触面积。从实际产线的使用反馈来看，普通无垫空心铆钉铆接0.3mm以下的薄铝板或者PC塑胶壳时，很容易因为钉头端面压强过大，压溃基材表面留下凹痕，甚至直接把薄壁件冲剪出圆形缺口；

　　自带的大直径法兰把铆接施压时的接触应力均匀分散到更大的环形区域，基材表面的单位压强大幅降低，哪怕是喷涂后的薄钣金、阳极氧化外观件，铆接后也不会出现明显压痕，能直接满足外观面的装配要求。钉体整体为轴向贯通的中空结构，这个设计带来两方面的工程价值：一方面铆接工序里，无论是采用旋铆还是压铆工艺，冲头施压让钉体另一端发生塑性翻边时，中空的内腔给材料延展留出了变形空间，不需要像实心铆钉那样施加数吨的铆接力，小型气动压铆枪就可以完成作业，很适合通讯终端产品组装线上的手持工位操作；另一方面贯通的内孔还可以直接让线材、细定位销从中穿过，在路由器、对讲机这类通讯工具类产品的壳体上，既完成上下壳的铆接固定，又能让天线馈线从铆钉内孔走线，

　　省去额外开走线孔的工序，一个零件同时实现紧固和走线防护两个功能。建模过程中首先要把各段的配合边界梳理清楚：法兰的下端面是和基材表面完全贴合的基准面，法兰和钉杆衔接的位置做了小半径过渡圆角，避免冷镦成型的时候出现应力集中开裂，同时铆接受力时这个圆角位置不会因为应力集中发生断裂。钉杆的外圆柱面和被连接件的预装孔采用小间隙配合，预装孔直径比钉杆外径大0.05到0.1mm，工人在产线预装的时候可以轻松把铆钉穿入叠合的工件孔位，不会出现卡滞；钉杆的长度需要根据被铆接件的总堆叠厚度来匹配，伸出工件背面的杆段长度控制在钉杆外径的0.4到0.6倍，这个预留长度在压铆翻边后，刚好可以形成完整的环形卷边，卷边的内径和钉体内孔平滑衔接，不会出现翻边开裂、

　　卷边不圆的缺陷。和实心铆钉相比，这款空心结构的重量更低，在手持通讯设备的轻量化设计里，数百台产品的整机累计减重可以达到数十克，对便携属性的提升有实际意义；中空结构还允许在有导电连通要求的场景下，在内孔穿入接地导线，或者直接让铆钉本身作为两个壳体钣金件之间的导电连接桥，保证整机电磁屏蔽的连续性，避免拼接壳体之间出现接地阻抗过大的问题，这对无线通讯设备的EMC测试达标有很大帮助。设计校核阶段需要重点关注两个失效边界：一是法兰的厚度不能过薄，如果法兰厚度小于钉杆壁厚的1.2倍，铆接施压时法兰自身会发生翘曲变形，无法均匀压紧基材表面；二是钉体的壁厚要兼顾变形能力和成型后的连接强度，壁厚过薄翻边时容易出现裂纹，壁厚过大则需要的铆接力飙升，小型压铆设备无法输出足够载荷，还可能把脆性的塑胶基材压裂。整个三维模型把法兰端面、过渡圆角、钉杆外圆、贯通内孔、铆接后翻边的成型形态都做了完整还原，结构工程师在做通讯产品壳体堆叠设计时，可以直接调取这个模型核对安装孔位、轴向预留空间，不需要重新从零绘制紧固件轮廓，也能在铆接工装设计时参考钉体的变形区间，匹配对应的压铆冲头行程和压力参数，避免试产阶段出现铆接不良、工件压损的问题。
