在消费电子外壳、通讯终端内部支架、薄板钣金组件以及小型塑胶壳体的装配场景里,经常会遇到基材厚度偏薄、预加工底孔精度有限,同时又要求螺钉头部拥有较大压紧覆盖面积的工况。这类位置如果选用普通小盘头螺钉,头部与被压件的接触环面过窄,锁紧时容易在塑胶或薄金属表面压出凹痕,甚至出现应力集中导致的板面开裂;若改用沉头螺钉,则需要在工件表面加工锥面孔,不仅增加一道工序,还会破坏外观面的完整性。大扁圆头自攻螺钉正是针对这类矛盾给出的结构方案,它把宽大的盘形头部与自攻螺杆结合在一起,一次拧入即可完成螺纹成型与轴向压紧,适合在自动化锁螺丝工位和手工装配线上批量使用。

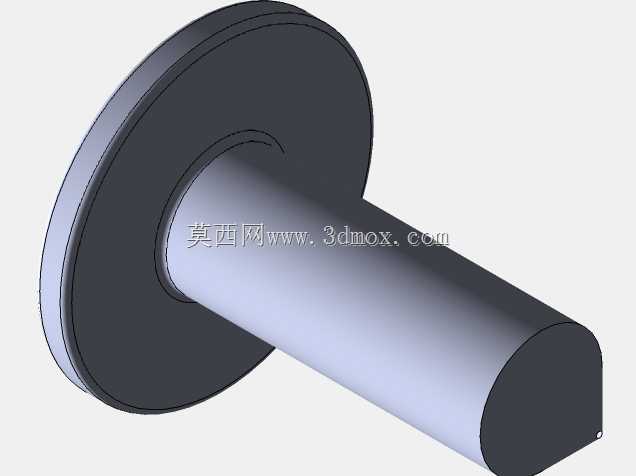

从三维数模的几何关系来看,该零件最醒目的特征是头部直径明显大于杆部直径,头顶面为平缓的圆弧过渡,头下支承面则为平整环形面。这种头型带来的直接好处是单位面积压紧力显著降低,当螺钉作用在喷涂钣金、阳极氧化铝板或者ABS、PC类塑胶面板上时,宽大的接触环可以把锁紧载荷分散到更大范围,减少表面压伤、垫痕和局部塌陷。头部外缘做了细微倒角,既避免锐边在搬运和装配过程中划伤操作人员或线缆绝缘层,也让螺钉在送入批嘴、通过送钉管时不容易卡滞。对于视觉要求较高的产品外壳,低轮廓的大扁圆头还能在保证压紧力的同时减少头部突出高度,使整机外观更加平整。
杆部采用自攻螺钉的典型工作逻辑:螺钉攻入预制底孔时,依靠杆部螺纹挤压或切削基材,在孔壁上形成与之配合的螺纹牙,从而不需要预先攻丝。这一特性在通讯设备、电子产品及生活类电器的组装中尤为实用,因为这类产品大量使用铝合金薄板、镀锌钢板和工程塑料,预制底孔通常在冲压或注塑阶段直接成型,省去攻丝工序可以缩短产线节拍,也避免了细牙螺纹在搬运、电泳、喷涂过程中因磕碰或堵孔造成的返修。设计这类螺钉时,杆长需要根据叠层总厚度 carefully 匹配:过短会导致有效啮合牙数不足,锁紧后容易松脱;过长则可能穿透基材、顶伤外观面,或在设备内部与相邻PCB、线束发生干涉。数模中圆柱杆段与盘头同轴度连续,末端结构便于对准底孔,使起拧阶段更容易导入。
安装边界方面,工程人员在布局时不能只按螺钉名义外径预留空间。头部大直径意味着螺钉周围需要留出足够的沉让区域和批嘴下行空间,自动化装配时还要考虑电批套筒或磁性批头的外径,避免批嘴压住相邻筋位、连接器或电子元件。头下支承面应与被压表面保持平行,若工件表面存在明显斜度,锁紧时螺钉会受到弯曲附加应力,长期振动后存在松动机率。对于塑胶柱连接,通常会在柱孔周围设计加强筋,以承受自攻过程中的径向胀紧力;对于钣金叠层,则应控制底孔直径在推荐范围内,孔口毛刺要去除,防止毛刺影响头下贴合或造成螺纹成型不良。
实际选型时,还要结合被连接件的拆卸维护需求。自攻螺钉形成的螺纹与基材直接啮合,多次反复拆装后,塑胶孔内螺纹牙可能磨损,铝合金薄板也可能出现牙型剪切,因此在需要频繁维修的模块上,应评估是否采用嵌装铜螺母、机螺钉组合,或增加垫圈来分散表面压力。而在一次性总装、维护频次低的通讯终端内部,大扁圆头自攻螺钉则能以较少零件数量实现可靠紧固。数模把头部圆弧、头下支承面、杆部轮廓和端部结构完整表达,可用于干涉检查、装配工位模拟、送钉机构调试以及锁附轨迹验证,帮助结构工程师在设计早期确认螺钉与壳体、筋位、工具之间的空间关系,减少试产阶段因孔位、头高或工具可达性不足带来的更改。
