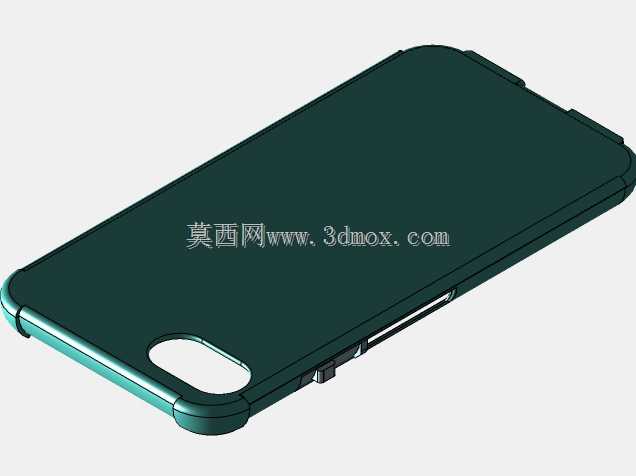

适配iPhone7的全包式手机防护后盖结构

　　这款手机防护后盖的结构设计，核心围绕消费电子配件的实际落地场景展开，日常使用中手机后盖直接接触各类硬质桌面、口袋内的钥匙等尖锐物件，跌落时边角是最易出现磕碰碎裂的位置，因此结构上首先对四个边角做了加厚的缓冲弧边处理，弧边的R角经过反复调整，既保证握持时不会硌手，又能在跌落接触地面的瞬间通过微小的形变吸收冲击能量，避免冲击力直接传递到手机本身的玻璃后盖。从安装边界来看，整个后盖的内轮廓完全贴合iPhone7的机身外曲面，侧壁的卡扣位置对应手机中框的弧度做了内收的倒扣结构，安装时顺着中框滑入即可卡紧，不会出现松垮晃动的情况，拆卸时从边角处轻轻施力就能脱离，不会刮伤手机的金属中框表面。摄像头位置的开孔做了0.3mm的凸起围边，

　　这个高度差是经过实际测算的，当手机背面平放在桌面时，围边会先接触桌面，避免摄像头镜片直接与桌面摩擦产生划痕，同时开孔的尺寸刚好避开摄像头模组的边缘，不会出现遮挡镜头、影响闪光灯补光的问题。侧边的按键位置做了一体式的按压凸点，凸点的厚度比侧壁薄0.2mm，按压时的反馈力度和裸机按键的手感基本一致，不会出现按键生硬、按不动的情况，底部的开孔对应手机的扬声器、充电接口位置，开孔边缘做了倒角处理，没有毛边残留，插拔充电线时不会被壳边卡住，扬声器的出声孔位置做了微弧的导流斜面，不会阻挡声音的扩散，避免出现装壳后声音发闷的问题。设计过程中首先对手机本体做了逆向的轮廓扫描，获取精准的机身三维点云数据，再基于点云数据偏移出保护壳的内壁厚度，

　　整体壁厚控制在1.2mm，这个厚度既不会让手机装上壳之后显得过于臃肿，又能提供足够的防护强度，边角位置的壁厚局部加厚到1.8mm，对应跌落冲击的核心受力点。材质适配方面，这个结构既可以适配TPU软胶的注塑生产，也可以适配PC硬胶的加工，软胶版本的内壁做了细微的磨砂纹理，避免和手机玻璃后盖之间形成真空吸附，导致拆壳困难，硬胶版本的内壁则预留了0.1mm的间隙，防止温度变化时热胀冷缩挤压手机后盖。表面处理上，后盖的外表面可以做磨砂、亮面或者肤感涂层的处理，边缘的分型面设置在侧壁的中线上，注塑生产时不会在外观面留下明显的合模线，不需要额外的人工修边处理，能有效降低量产的加工成本。从实际使用场景出发，这款后盖的边缘比手机屏幕高出0.2mm，

　　当手机屏幕朝下平放在桌面时，屏幕不会直接接触桌面，避免屏幕被砂砾划伤，同时整个后盖的重量控制在18g左右，装上之后不会明显增加手机的负重，长时间握持也不会出现累手的情况。结构上还在侧边对应手机挂绳孔的位置预留了挂绳穿口，方便用户搭配挂绳使用，穿口的位置做了圆角处理，不会磨损挂绳的纤维，延长挂绳的使用寿命。在建模过程中，所有的配合间隙都经过公差校核，考虑到注塑生产时的收缩率，内壁的尺寸预留了0.15mm的收缩余量，保证量产出来的产品不会因为收缩导致尺寸偏小、装不上手机的问题，也不会因为尺寸偏大出现松旷的情况。
