日常书写用蓝色笔帽记号笔三维结构

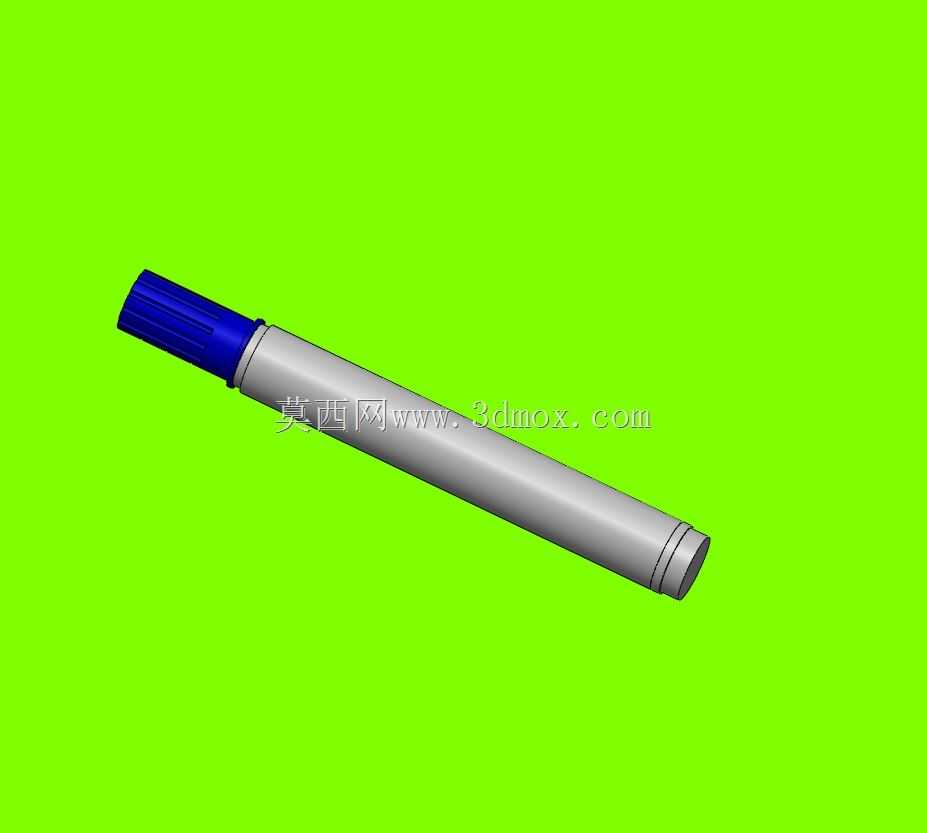

　　日常办公、生产现场标记作业中，记号笔是使用频率极高的手持标记工具，不管是仓储货位标识、生产工件工序标注、办公文件重点批注，还是现场施工点位标记，都离不开这类便携书写工具。这款记号笔的三维结构设计，完全围绕手持使用的实际场景展开，首先从握持手感出发，笔杆采用等直径圆柱结构，直径控制在15mm左右，这个尺寸是经过大量手持握持测试确定的，既不会因为过细导致长时间握持手指酸痛，也不会因为过粗造成握持不稳，适配绝大多数成年人的手型握持需求，整笔长度控制在140mm，刚好可以放入常规工装口袋、笔袋或者办公笔筒，不会因为过长突出口袋造成剐蹭，也不会因为过短导致握持时笔尖距离手部过近影响书写视线。

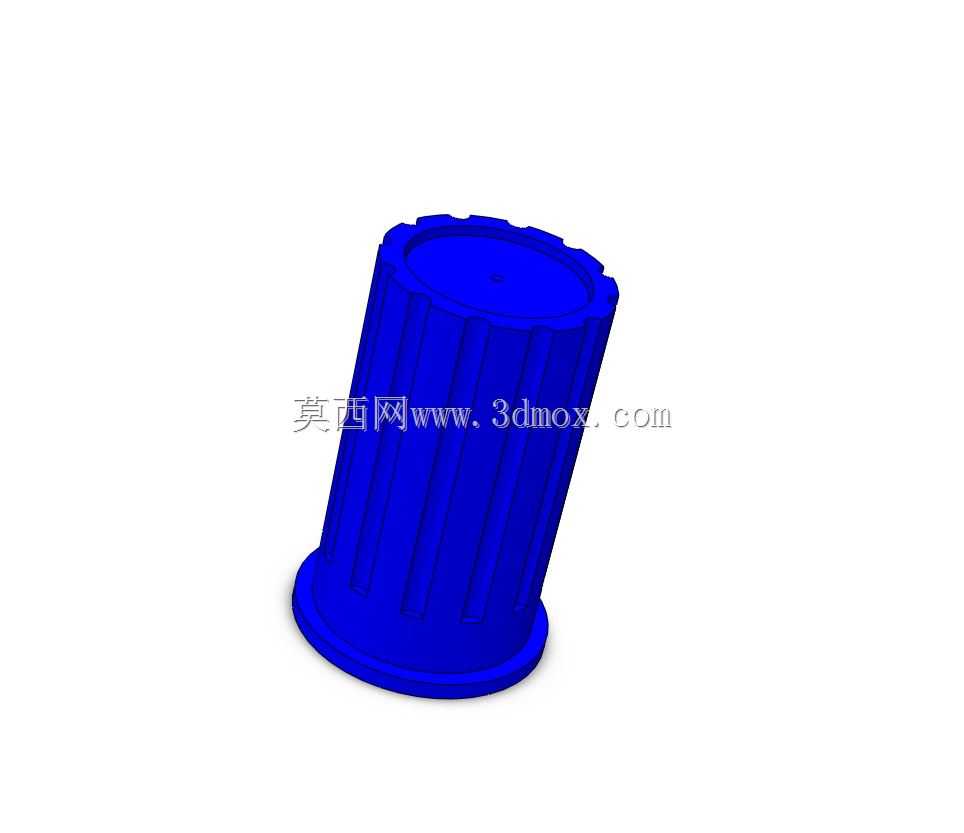

　　笔帽部分采用过盈配合的卡扣结构，和笔杆前端的配合段做了0.2mm的过盈量设计，既可以保证笔帽扣合后不会因为日常晃动脱落，保护笔尖的油墨不会干涸，也不会因为扣合力过大导致单手拔帽困难，笔帽外侧做了一圈防滑滚花结构，在手上沾有少量油污或者汗液的时候，也能顺利拔开笔帽，不会出现打滑的情况。笔杆尾部做了3圈环形的加强筋结构，一方面是增加笔杆尾部的结构强度，避免笔从桌面掉落时尾部着地出现开裂，另一方面也可以作为笔帽反扣时的定位结构，书写时可以将笔帽反扣在笔杆尾部，增加整笔的长度，适配不同握持习惯的使用者，反扣后笔帽和笔杆的配合间隙控制在0.1mm，不会出现晃动异响的情况。

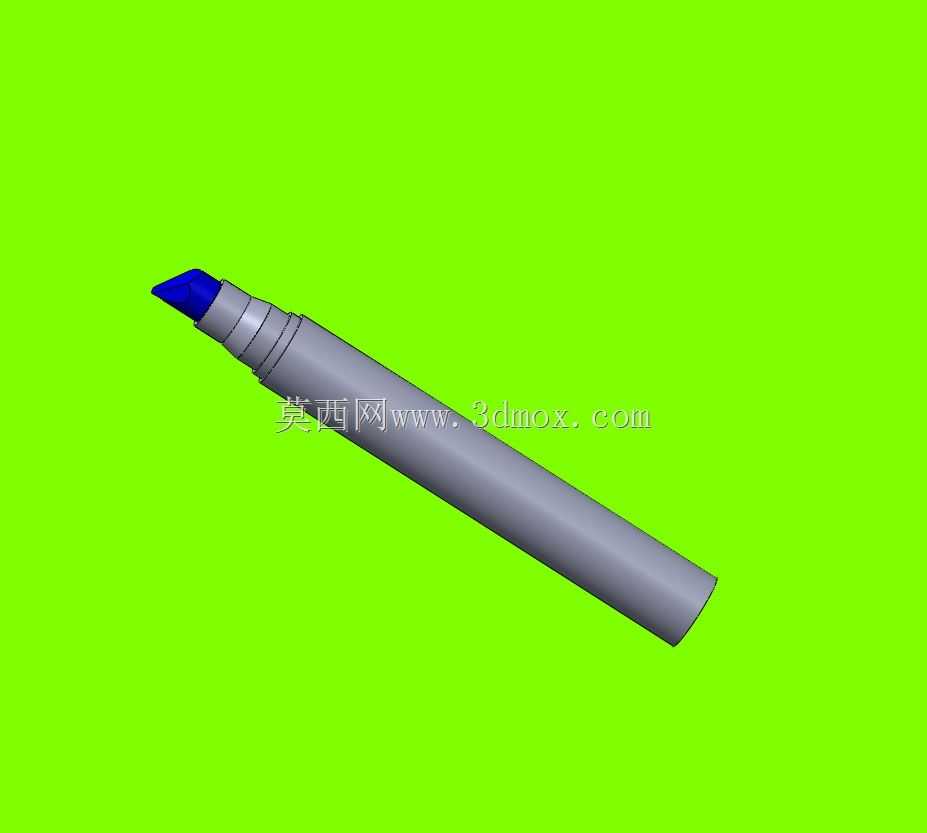

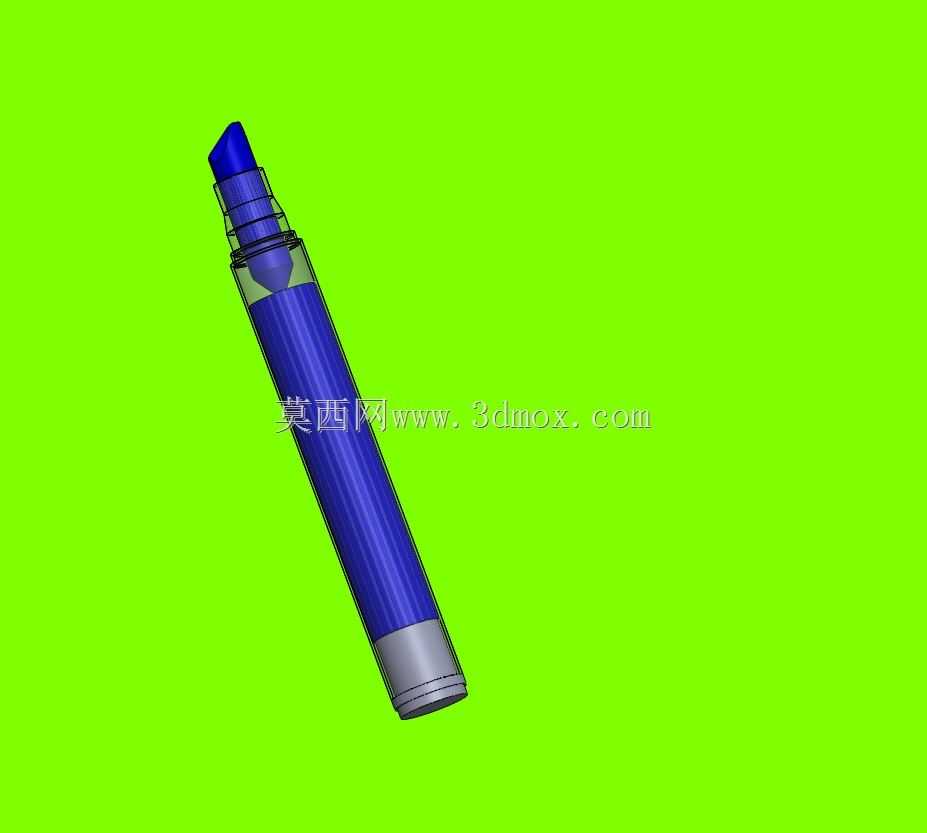

　　从内部结构来看，笔杆内部是贯通的空腔，用来存储储墨棉芯，空腔的内径控制在12mm，刚好适配常规尺寸的纤维储墨棉，棉芯和笔杆内壁的配合采用小间隙设计，既可以方便组装时棉芯顺利装入，也不会因为间隙过大导致棉芯在笔杆内晃动，造成供墨不畅。笔尖部分采用锥形过渡结构，从笔杆的15mm直径逐步过渡到笔尖的3mm书写直径，锥形段的长度控制在12mm，这个长度可以保证书写时笔尖有足够的视野，不会被笔杆遮挡标记点位，尤其是在做小尺寸点位标记、精细线条绘制的时候，清晰的笔尖视野可以大幅提升标记的准确率。

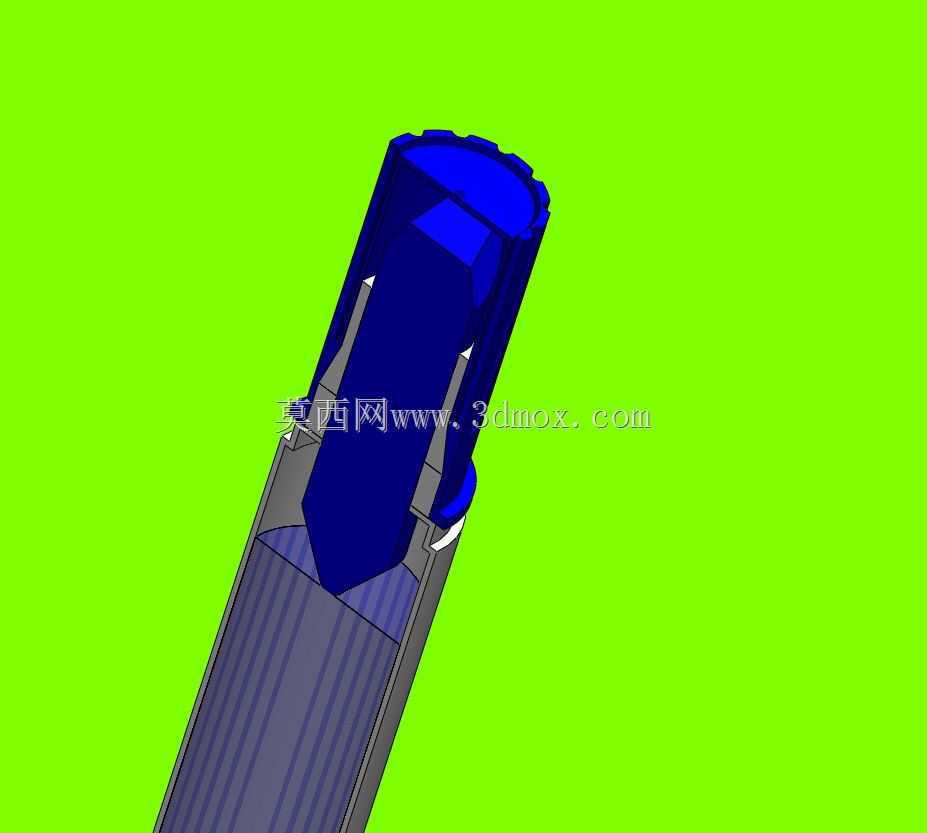

　　建模过程中首先确定整笔的中心轴线，所有回转体结构都围绕中心轴线做旋转特征生成，笔杆的外表面做了哑光质感的纹理处理，模拟实际塑料笔杆的磨砂质感，既可以提升握持时的摩擦力，也可以避免光面塑料容易残留指纹、划痕的问题。笔帽部分采用深蓝色的塑料材质，和银灰色的笔杆形成明显的视觉区分，使用者可以快速通过颜色识别笔帽的位置，不用在一堆文具中反复翻找。笔帽内部做了密封胶圈的安装槽，槽宽1.2mm，槽深0.8mm，用来放置硅胶密封胶圈，当笔帽扣合时，胶圈会和笔尖前端的外壁紧密贴合，阻断油墨的挥发通道，大幅延长记号笔的存放时间，即使长时间不使用，也不会出现笔尖干涸不出墨的情况。

　　在实际生产适配中，这款结构的所有零部件都可以采用常规注塑工艺生产，笔杆、笔帽都采用ABS塑料材质，壁厚控制在1.5mm，这个壁厚既可以保证零部件的结构强度，也不会因为壁厚过厚导致注塑时出现缩痕、气泡等缺陷，所有的棱角位置都做了R0.5mm的圆角处理，避免注塑后出现尖锐的飞边，也可以提升使用时的触感，不会划伤手部。零部件的分模线都设置在笔杆、笔帽的中心轴线位置，分模面平整，后续只需要简单的飞边修剪就可以进入组装工序，不需要额外的打磨、抛光处理，大幅降低生产的加工成本。组装工序也完全适配常规的文具自动化组装线，笔杆、储墨棉、笔尖、笔帽、密封胶圈都可以通过振动盘自动上料，不需要人工干预，整机组装效率可以达到每小时3000支以上，完全满足大批量量产的需求。

　　从使用场景的适配性来看，这款结构的记号笔既可以适配常规的油性油墨，也可以适配水性油墨，只需要更换对应的储墨棉和笔尖材质就可以实现，不需要修改外部的结构尺寸，零部件的通用化率达到95%以上，可以大幅降低零部件的库存成本，不同油墨类型的产品可以共用笔杆、笔帽等结构件，只需要更换核心的书写组件就可以快速切换产品线。在工业现场使用时，笔杆的材质可以耐受常见的机油、酒精、清洗剂的轻微腐蚀，即使表面沾有少量的工业试剂，也不会出现笔杆开裂、表面涂层脱落的问题，可以适配车间、仓储、物流等复杂的使用环境，不会因为环境中的油污、粉尘导致笔身结构损坏。
