经典黑白拼接足球三维结构设计

　　日常接触的足球看似是简单的球面制品，实际结构设计中藏着不少需要反复推敲的工程细节，绝非把多边形面片拼合出球形就能满足使用需求。先从应用场景说起，这类经典黑白块足球的三维结构，不仅服务于常规的足球产品开模打样，还能适配体育器材展示、运动场景动画渲染、青少年足球教学教具开发等多个场景，甚至在文创产品衍生设计、体育场馆软装建模中也能作为基础结构参考。

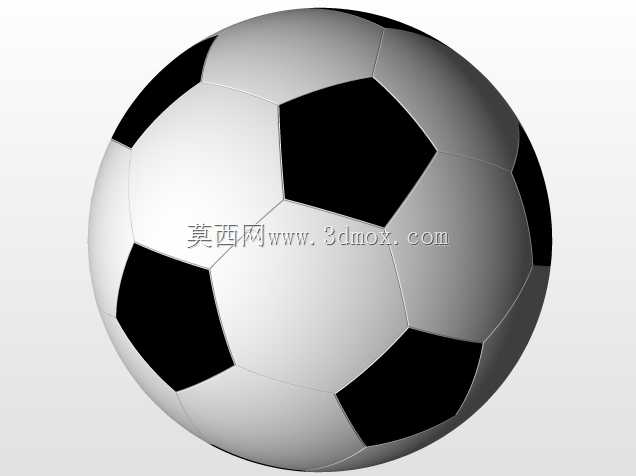

　　从实际用途出发，足球的核心功能是满足运动过程中的耐冲击、滚动稳定性、脚感反馈一致性要求，这就要求三维建模阶段不能只追求外观形似，必须还原球面拼接的力学逻辑。传统经典足球采用正五边形与正六边形拼接的结构，也就是常说的截角二十面体构型，这种结构的优势在于所有拼接边的长度完全一致，拼合后能形成近似完美的球形曲面，相比其他拼接方案，球面的曲率过渡更均匀，滚动时不会因为局部曲面突变出现跑偏、弹跳不稳定的问题。

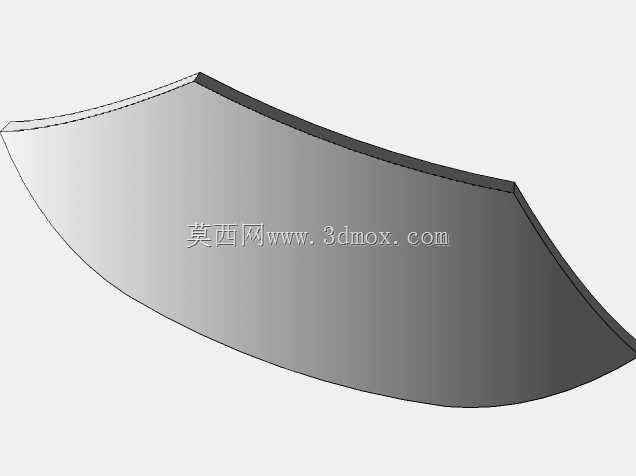

　　设计思路上，首先要确定球体的基准直径，常规成人比赛用球的圆周范围在68-71cm区间，换算成球体直径大概在21.6-22.6cm之间，建模时先以这个尺寸区间建立基准球体，再通过曲面分割的方式划分五边形与六边形的面片区域。这里需要注意的是，不能直接在平面上画好多边形再弯折到球面上，那样会导致面片边缘出现缝隙或者曲率不贴合的问题，正确的逻辑是先基于球面拓扑关系划分面片边界，再给每个面片赋予均匀的厚度，常规足球外皮的厚度在3-5mm之间，这个厚度既要保证运动过程中的抗冲击强度，又不能让球体过重影响脚感。

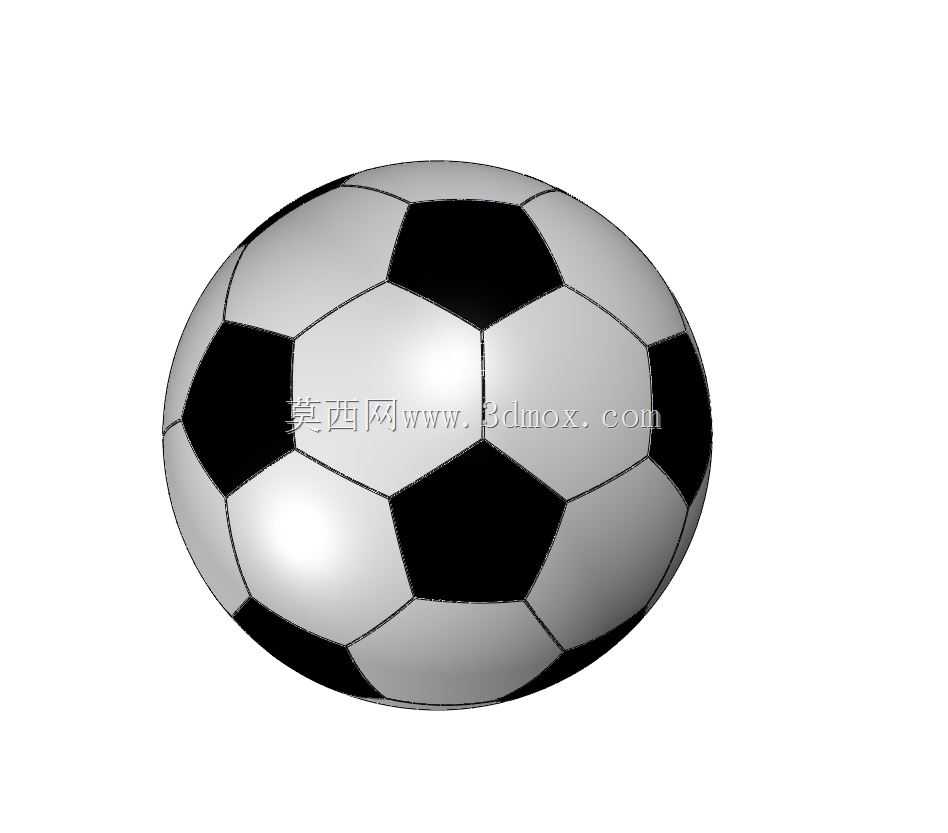

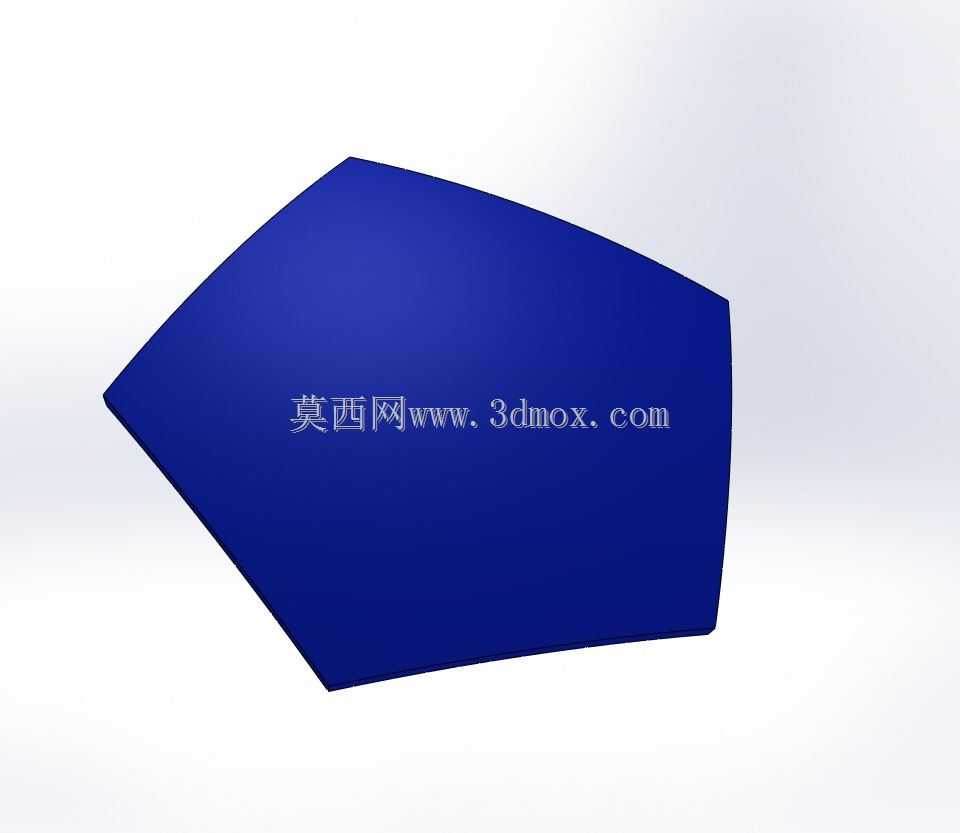

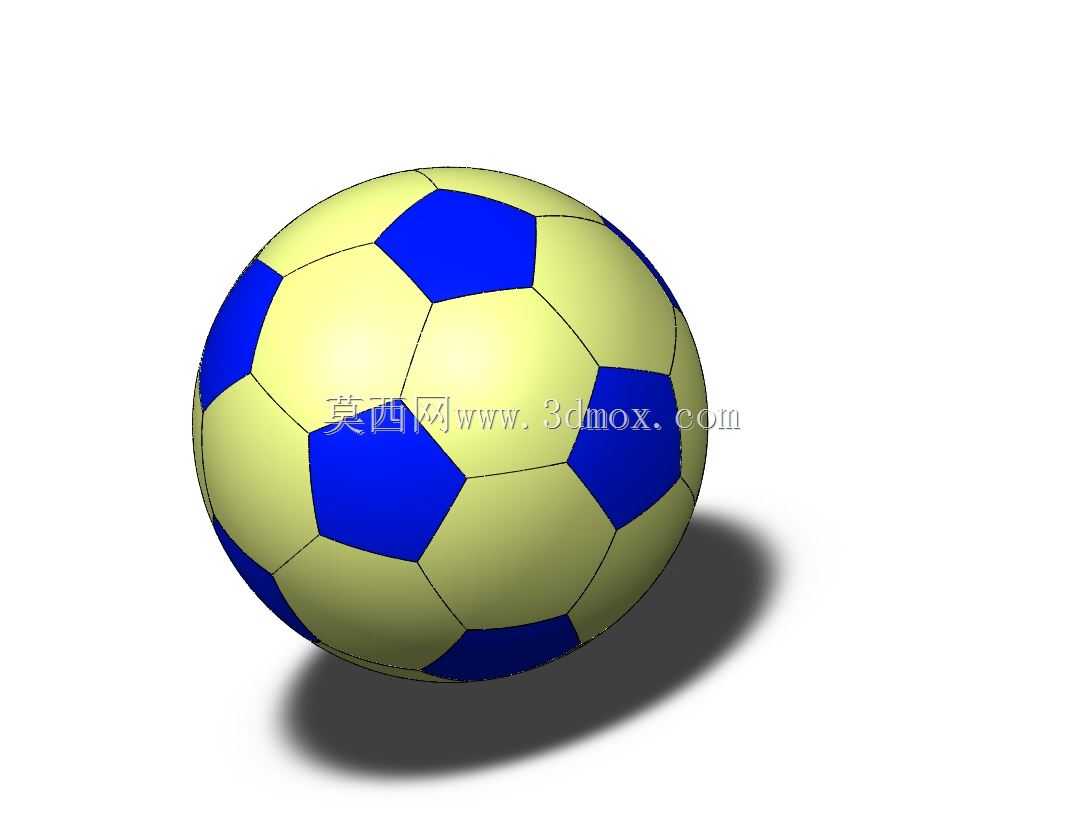

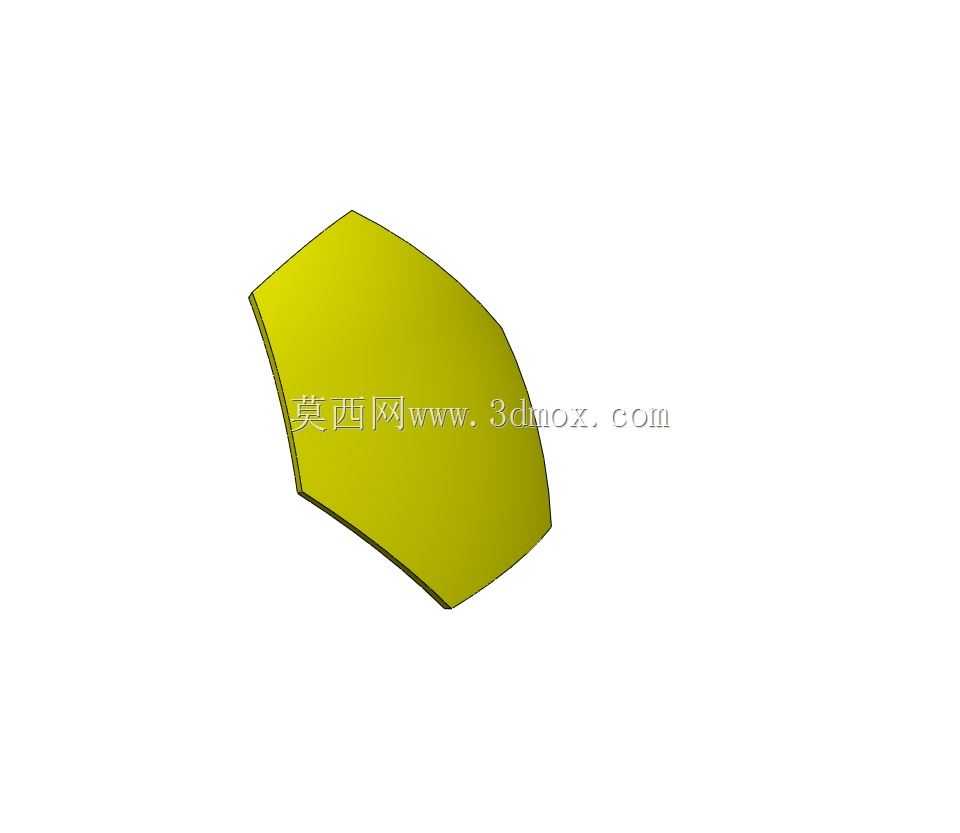

　　外形尺寸与安装边界方面，除了整体直径控制，每个五边形和六边形面片的边长需要严格统一，大概在4.5cm左右，相邻面片之间的拼接缝宽度控制在1mm以内，模拟实际生产中的热粘合或者车缝拼接间隙。建模时还要考虑面片的倒角处理，所有拼接边都要做微小的圆角过渡，避免尖锐棱边在渲染或者3D打印验证时出现应力集中问题，也更贴近真实足球的触感细节。黑色五边形与白色六边形的配色是经典设计，建模时要保证每个五边形周围都环绕五个六边形，每个六边形周围间隔环绕三个五边形与三个六边形，拓扑关系不能出错，一旦面片邻接关系错了，整个球面就无法闭合，后续不管是做渲染还是结构验证都会出问题。

　　从结构特性来看，这种拼接结构的足球相比早期的整块皮革缝制足球，球面的受力分布更均匀，当受到脚部冲击力时，冲击力会沿着拼接缝的网格结构分散到整个球面，不会出现局部过度凹陷的情况，反弹力的一致性更好。建模过程中还要注意球面的曲面光顺性，所有面片拼接后要做整体的曲面曲率检查，确保没有局部凸起或者凹陷，曲率偏差控制在0.1mm以内，这样导出的模型不管是用于渲染出图，还是导入仿真软件做空气动力学分析、冲击力学仿真，都能满足精度要求。另外，在做内部结构匹配时，外皮的内表面要和内胆的外表面保留0.5-1mm的间隙，模拟实际生产中外皮与内胆之间的缓冲层空间，这个间隙如果留得不对，后续做装配验证的时候就会出现干涉问题，不符合真实产品的装配逻辑。

　　很多新手建模时容易忽略球面的纹理细节，真实的足球面片表面不是完全光滑的，会有细微的防滑纹理，建模时可以通过凹凸贴图或者微小的曲面起伏来还原，但不需要做过于细碎的纹理，避免模型面数过高影响后续使用。还有气门芯的位置，通常设置在一个六边形面片的中心位置，建模时要在对应面片上预留出直径8mm左右的安装孔位，孔位边缘做倒角处理，和整体球面的过渡要自然，不能出现破面。

　　从工程应用的角度来说，这个足球模型还可以作为参数化设计的基础模板，调整直径参数就能衍生出儿童用球、室内五人制足球等不同规格的模型，调整面片数量和形状也能快速迭代出不同拼接方案的新型足球结构，比如现在很多比赛用球采用的更少面片的热粘合结构，都可以在这个经典拓扑结构的基础上调整优化。在做体育场馆的场景建模时，这个精度的足球模型可以直接用于近景渲染，不会出现边缘锯齿或者曲面失真的问题；如果用于3D打印制作展示模型，只需要把面片加厚到1.5-2mm，预留好拼接卡扣的位置，就能直接拆分打印后组装成实体模型，不需要再做额外的结构修复。
