清真寺11号楼钢结构框架布局设计

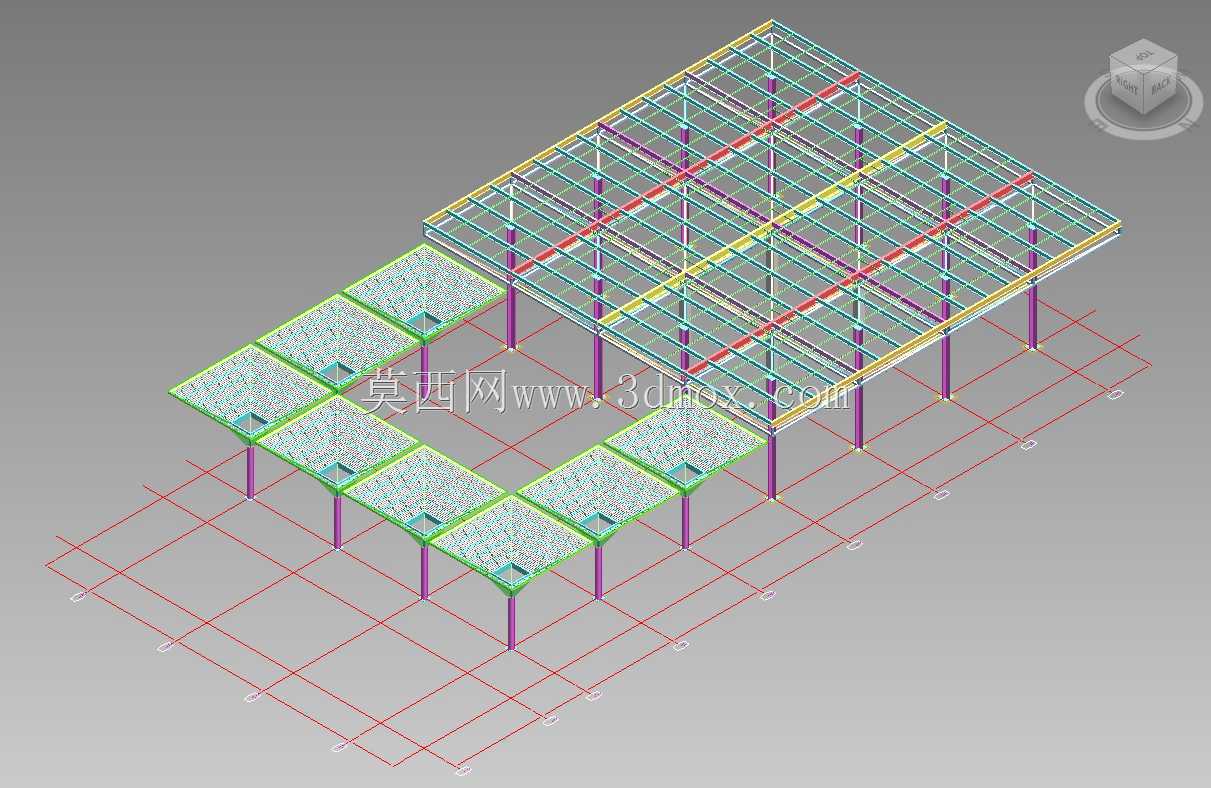

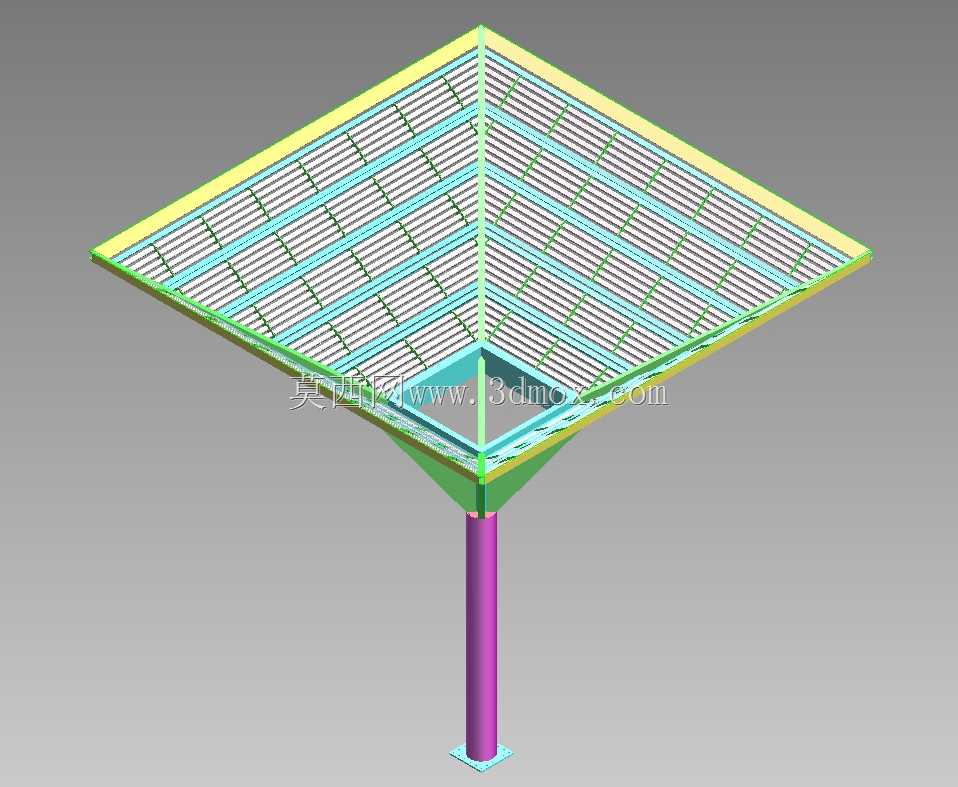

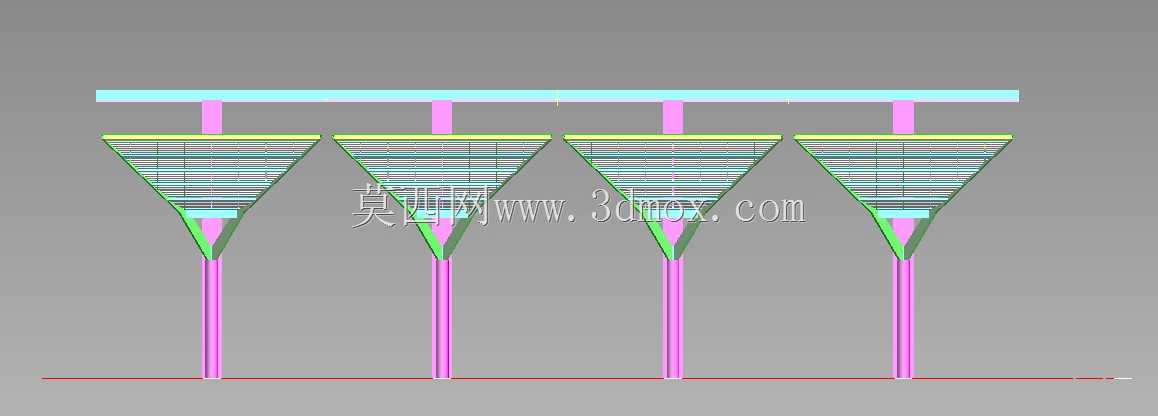

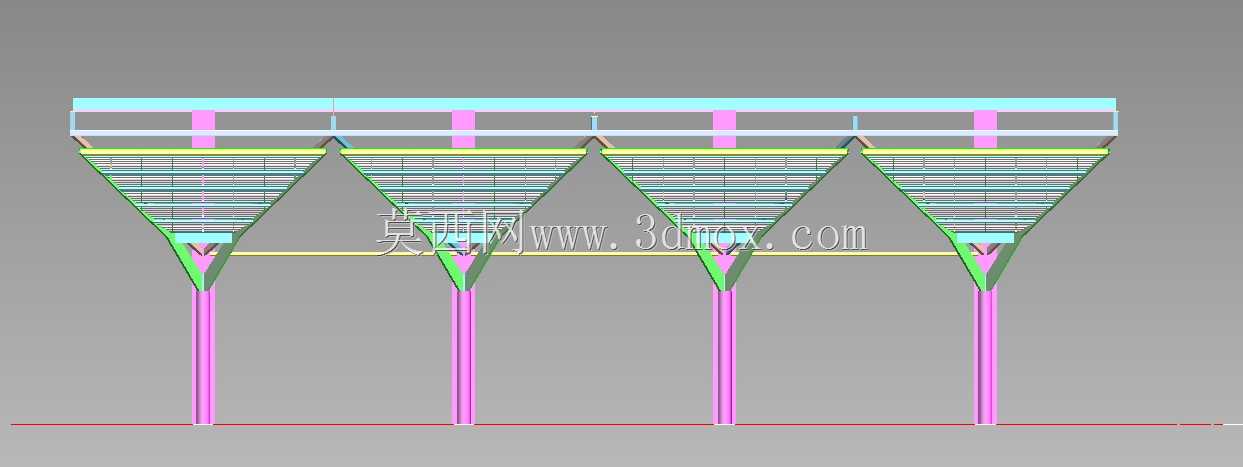

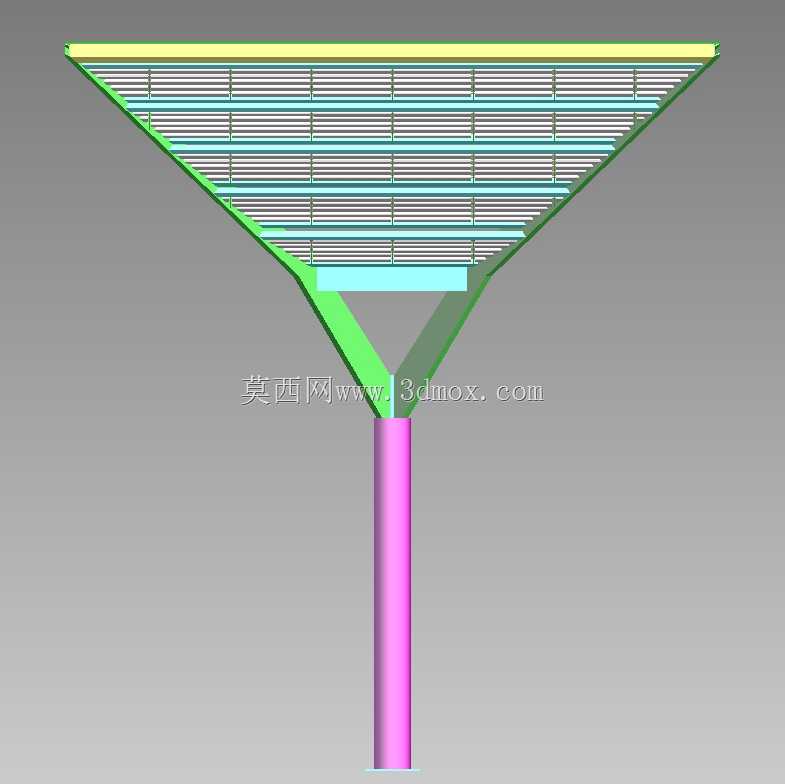

　　该模型呈现的是清真寺11号楼的主体钢结构框架体系，从结构布置来看，整体采用规整的柱网排布逻辑，竖向承重构件为等间距布置的钢柱，柱脚通过锚栓与下部基础连接，建模过程中预留了柱脚锚栓的安装操作空间，避免后续施工阶段出现构件碰撞问题。水平承重体系采用主次梁铰接的布置方式，主梁沿建筑短跨方向通长布置，次梁按照楼承板的支撑跨度要求等分排布，梁格之间预留了后续机电管线穿梁的洞口位置，建模时已核对洞口补强的构造要求，确保结构受力不受管线开孔影响。从应用场景来看，这类钢结构框架多用于宗教配套建筑的主体施工阶段，相比传统混凝土结构，钢结构构件可在工厂预制完成后运输至现场拼装，能够大幅缩短现场施工周期，适配宗教建筑项目对施工进度的管控要求，

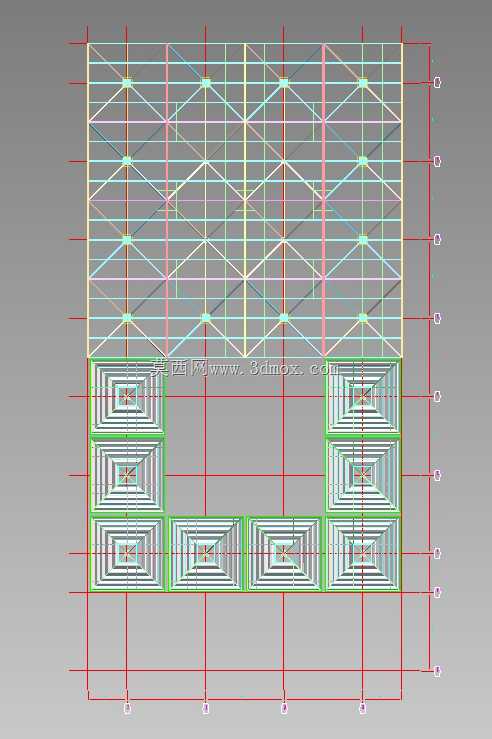

　　同时钢构件的自重更轻，对地质条件较差的项目场地适应性更强，可降低基础施工的成本投入。设计过程中优先考虑了宗教建筑的空间使用需求，内院区域采用无柱的开敞式布置，柱网沿内院周边排布，预留出足够的公共活动空间，避免竖向构件遮挡宗教活动的通行与聚集流线，楼承板的排布完全贴合建筑平面的轮廓走向，在建筑转角与内院收边位置，楼承板的裁切尺寸已在模型中完成预排，可直接导出构件加工图指导工厂下料。安装边界方面，模型中所有钢柱的定位轴线均与建筑轴网完全对齐，柱顶标高统一控制在同一水平面，为后续屋面结构的安装提供平整的支撑面，主次梁的连接节点采用标准的高强螺栓铰接构造，节点板的尺寸与螺栓排布间距均符合钢结构施工规范的要求，现场安装时无需额外进行节点裁切，

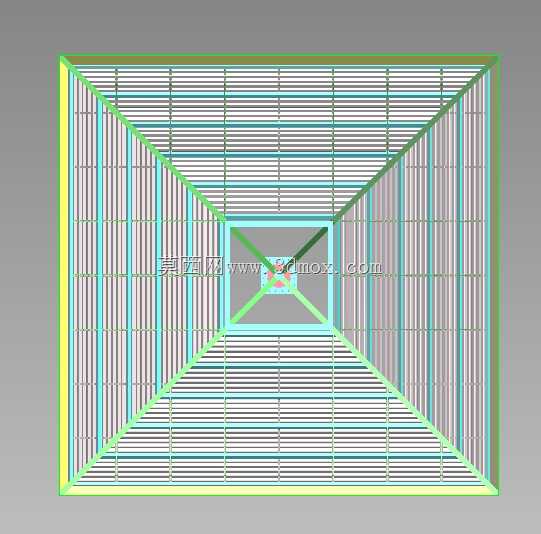

　　可直接完成构件对位拼装。梁格上方的楼承板采用带肋压型钢板构造，模型中还原了楼承板的肋高与搭接长度，可直接用于计算混凝土浇筑阶段的楼板自重荷载，同时压型钢板的排布方向与次梁跨度方向垂直，能够最大化发挥楼承板的受力性能，减少施工阶段的临时支撑用量。在结构受力逻辑上，外围钢柱承担主要的竖向荷载与水平风荷载，内部柱网主要承担楼板传递的竖向恒载与活载，模型中已对梁柱的线刚度比进行初步校核，确保水平荷载作用下的结构层间位移满足规范限值要求，避免后续使用阶段出现结构晃动过大的问题。针对宗教建筑的使用特性，模型中预留了后续装饰构件的安装接口，比如穹顶支撑构件的预埋位置、外立面装饰挂板的连接点位，都在钢框架的对应位置做了节点预留，

　　无需后续在已安装完成的钢构件上额外焊接开孔，减少对结构防腐涂层的破坏。从建模细节来看，所有构件的截面规格均按照常规宗教配套建筑的荷载取值选定，钢柱采用矩形管截面，抗扭性能更好，适配建筑边角位置的复杂受力工况，主梁采用H型钢截面，抗弯承载力高，能够满足大跨度空间的承重需求，次梁采用窄翼缘H型钢，在满足承重要求的前提下尽可能降低构件自重，减少整体结构的钢材用量。现场拼装阶段，可按照模型中的构件编号依次完成钢柱吊装、主梁连接、次梁固定、楼承板铺设的工序，模型中已提前排查了所有构件的碰撞问题，比如钢柱与主梁的连接位置、次梁与主梁的加劲板碰撞、楼承板与柱边的裁切间隙，都在建模阶段完成了调整，现场施工时不会出现构件无法对位的问题。另外，模型中还原的结构布置也可用于后续的机电管线综合排布，利用梁格之间的空隙布置消防管线、电气桥架与通风管道，无需额外抬高建筑层高，能够有效控制整体建筑的造价投入，同时开敞的内院柱网布置也能满足自然通风与采光的需求，降低建筑运营阶段的能耗。
