商用食品保温加热展示柜结构设计

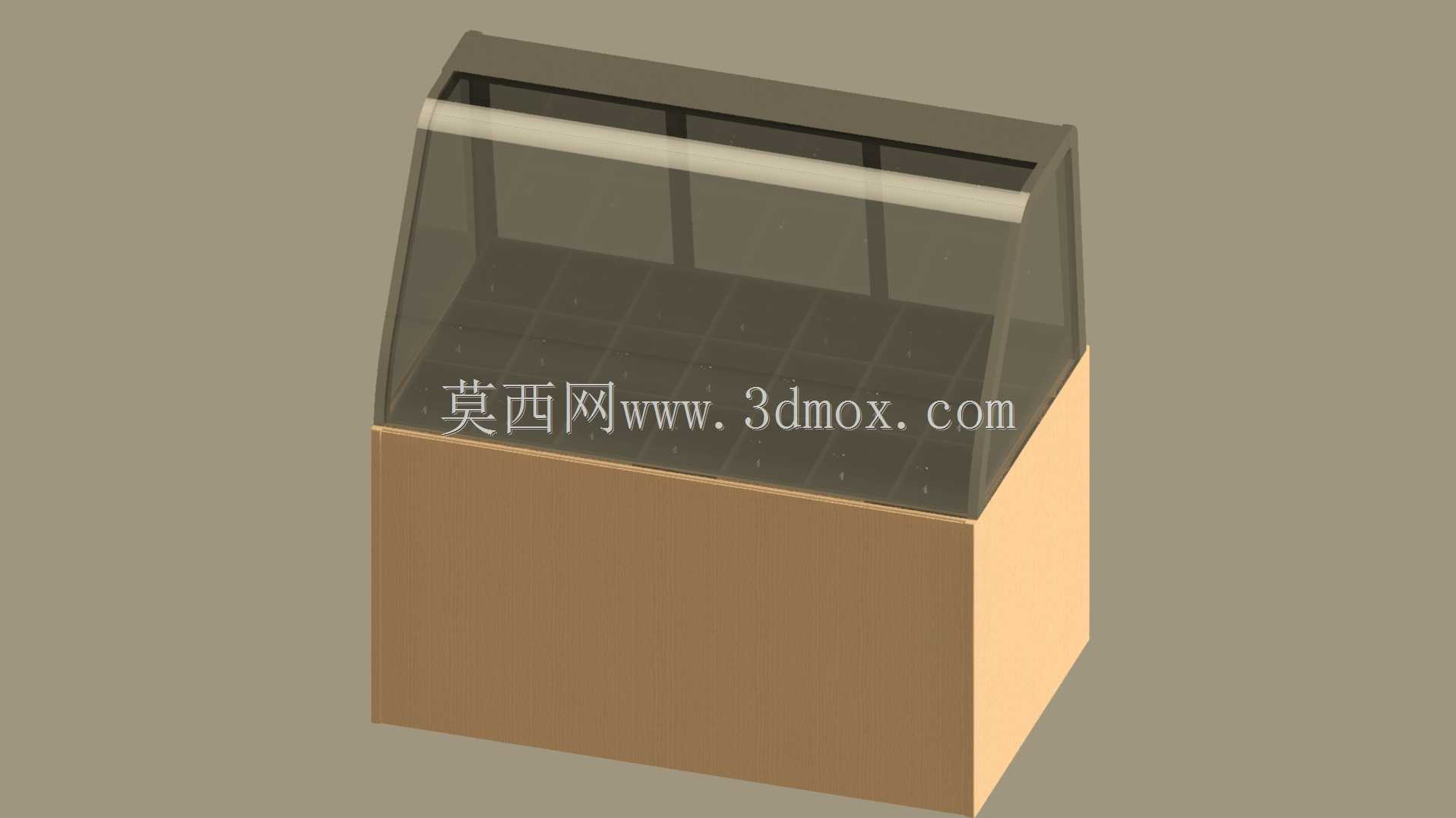

　　这款加热展示柜的三维结构，围绕商超熟食区、便利店鲜食档口、坚果烘焙门店以及快餐店取餐段的实际陈列需求搭建。设备下半部分采用封闭柜体作为承载与热源容纳空间，上半部分以斜置透明围合面形成取放与可视区域，整体轮廓方正，前侧玻璃面向顾客方向倾斜，既压缩了顾客视线与陈列层之间的遮挡，也让柜内食品在站立选购高度内获得更完整的展示角度。

　　从使用场景看，这类设备并不承担复杂烹饪任务，核心作用是把已经加工完成的烤坚果、炸鸡块、面包点心、盒饭或保温小吃维持在适宜取用温度，同时通过透明隔断减少卖场灰尘、飞沫与开放式气流对食品的影响。下部柜体可布置加热组件、风道、温控元件与检修空间，上部透明区则承担保温、展示和顾客自助取放功能。建模时将下部实体柜体与上部玻璃框架明确分区，能够直观表达热源区、陈列区和维护区的边界，方便后续在工程细化阶段校核发热元件布置、空气循环路径以及层板支撑位置。

　　外形上，柜体底部为矩形箱式结构，侧板与前面板形成稳定支撑，适合直接落地放置在收银台旁、熟食柜台前或门店中岛位置。上部展示区的透明面由前斜玻璃、侧玻璃和顶部边框组成，顶部横向压条既承担玻璃固定作用，也可作为照明灯带或热风导流结构的安装位置。前低后高的斜面设计让设备正面不需要完全敞开，顾客可以从前方开口或活动玻璃处取货，操作人员也能够从后侧或侧向补充食品。对于门店布置而言，这种斜面造型相比直立玻璃柜更利于拉近商品与视线的距离，同时降低上部结构对后方人员操作视线的阻挡。

　　结构设计思路上，下部柜体需要兼顾保温和承重。柜体外壳可采用金属板材折弯成型，内部预留保温层填充空间，减少热量向门店环境散失；底部应设置可调脚座或支撑脚，使设备在不平整地面上仍能保持水平，避免玻璃框架受力不均。上部玻璃围合不宜仅按外观件处理，建模时需要体现边框、压条、密封条和玻璃厚度之间的装配关系，因为透明件在受热环境中会产生热膨胀，框架与玻璃之间应保留适当间隙，并通过柔性密封条实现缓冲和封闭。

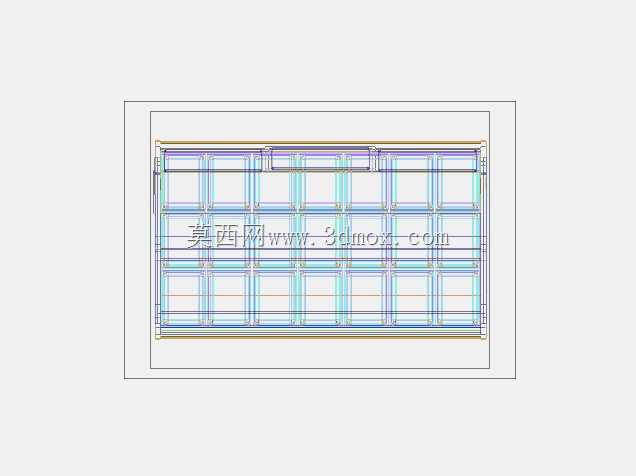

　　陈列层板是柜内的关键承载件。层板通常沿水平方向布置，用于摆放食品托盘或散装食品容器，其支撑点需要与侧框或内部立柱连接。若采用热风循环方式，层板上可预留通风孔或与后壁风道保持间隙，使热量能够在各层之间流动，避免上层过热、下层温度不足。若以顶部辐射加热为主，则层板间距需要结合食品高度和灯具安装位置确定，防止包装材料或食品表面过度靠近热源。三维模型中清晰保留层板、侧板和后框的相对位置，有助于在工程评审时判断取货开口高度、托盘推入路径以及清洁时的可接触空间。

　　安装边界方面，设备落地后需要在背部或侧部预留散热与检修距离，不能完全贴死墙面。柜体前方应留出顾客停留和取货空间，斜面玻璃外伸区域也要避免与排队栏杆、收银台或其他陈列道具发生干涉。运输状态下，上部玻璃属于易损部件，结构建模可将玻璃、压条和柜体拆分为独立装配体，便于现场安装时先就位下部柜体，再固定上部透明件。电源接入点通常位于柜体后部或底部，布置时应让线缆远离高温区，并在柜体背板处预留检修开口。

　　从维护角度看，下部前板或后板应具备可拆卸条件，以便检查温控器、加热管、风机和接线端子。柜内角部需要尽量减少难以清洁的深槽，层板支撑件最好采用可拆结构，使日常擦拭、托盘更换和食品残渣清理更加方便。透明玻璃边框则要考虑密封条老化后的更换路径，压条固定点不能只依赖外观卡扣，在受热和频繁开关振动下应保持可靠夹持。

　　整体模型把柜体、斜面玻璃、顶部横梁、内部层板和展示空间统一表达，能够用于商用厨具方案沟通、门店布局校核以及加热展示设备的结构细化。对三维建模人员而言，重点不在复杂曲面，而在于准确处理透明围合、柜体保温、层板承载、热源维护和现场摆放边界之间的关系，使外观展示与实际使用功能保持一致。
