道路清扫作业车传动与执行机构

　　这套三维结构对应城市道路保洁作业场景里的小型清扫设备核心传动单元，落地使用场景覆盖街巷步道、园区辅路、厂区内部道路这类大型洗扫车无法顺畅通行的窄幅作业面，承担路面浮尘、细碎落叶、零散砂石的扫拾与归集作业，是小型步行式或驾乘式道路清洁工装的动力传递与执行动作核心段。

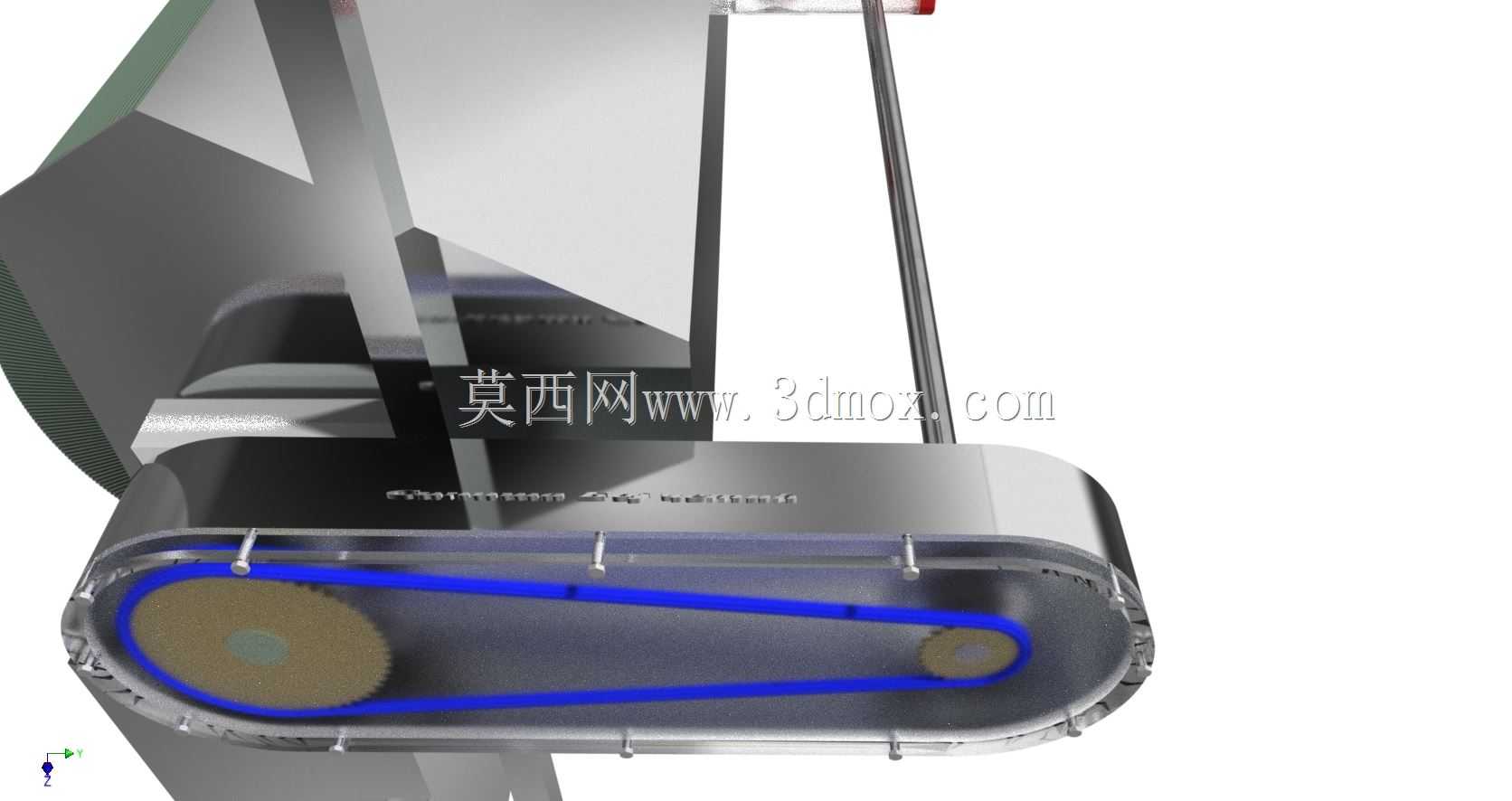

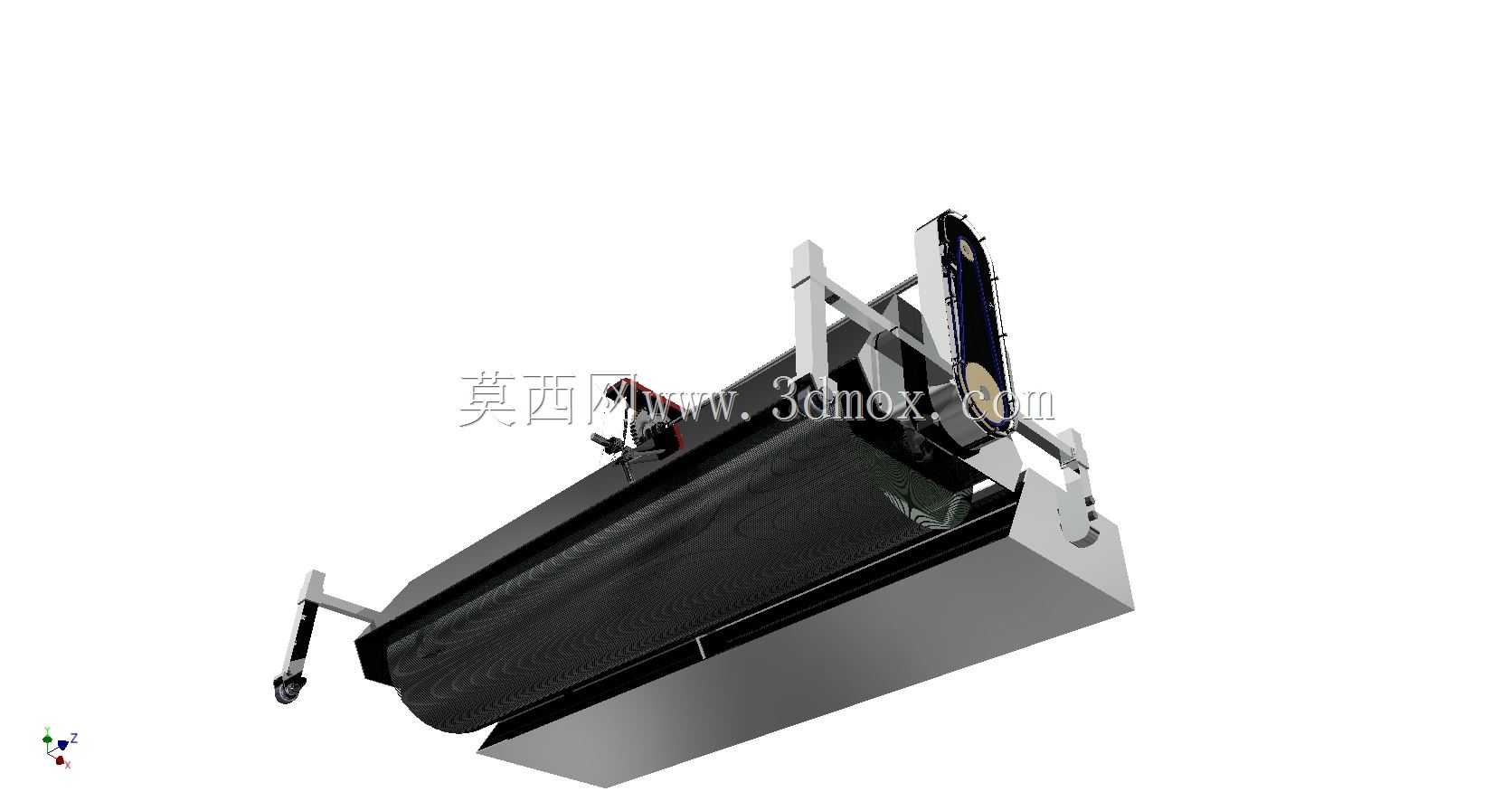

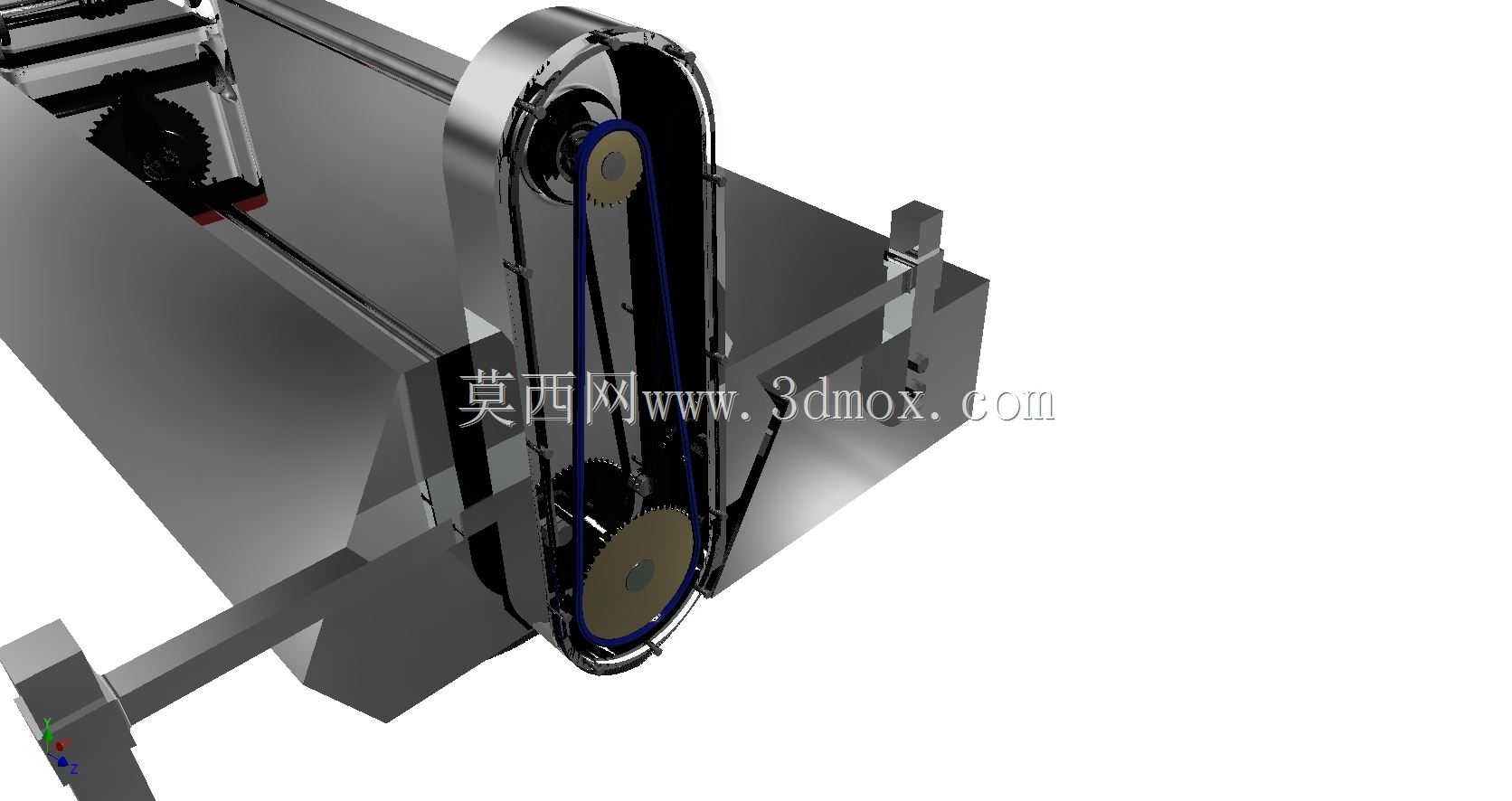

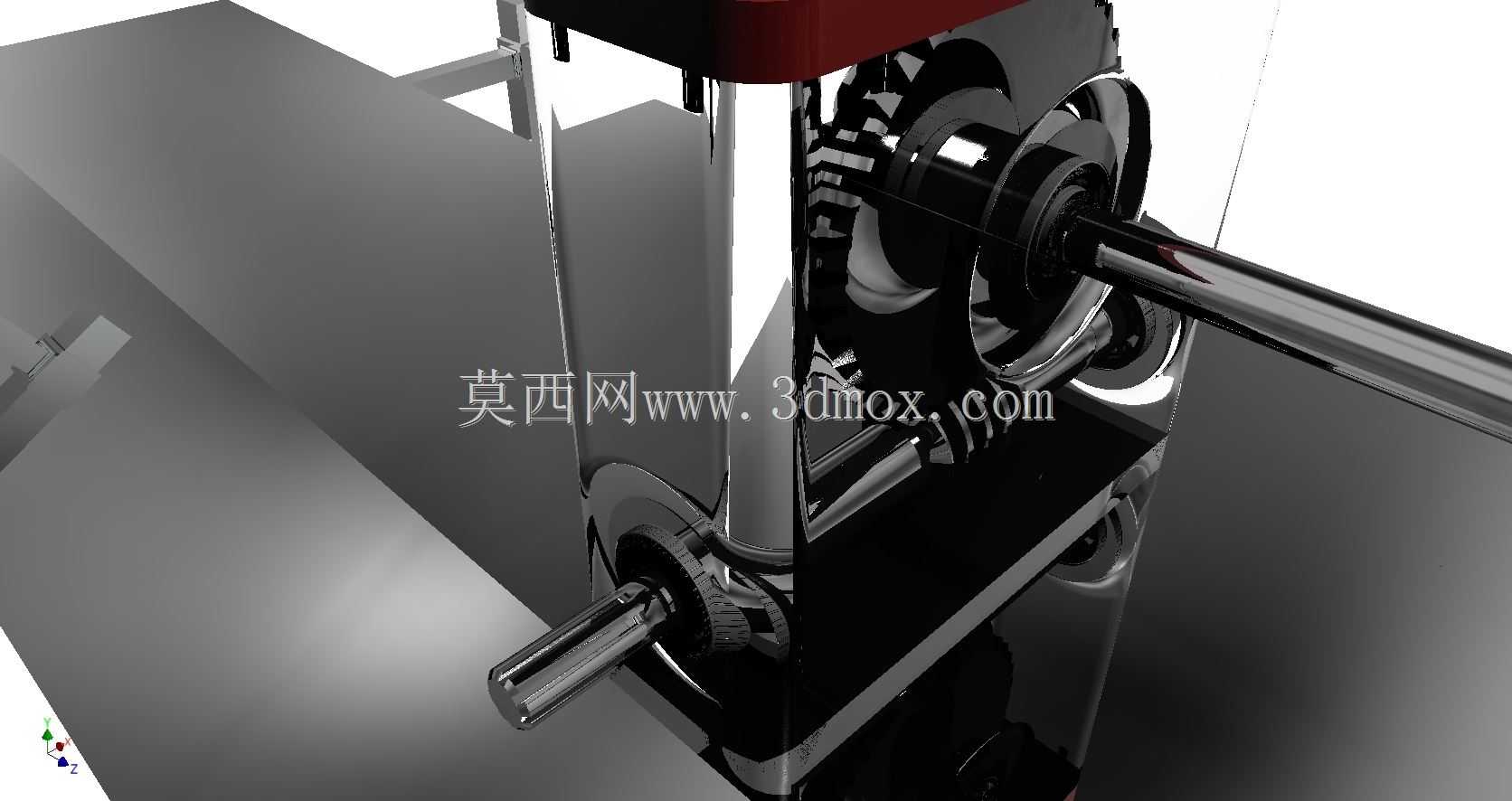

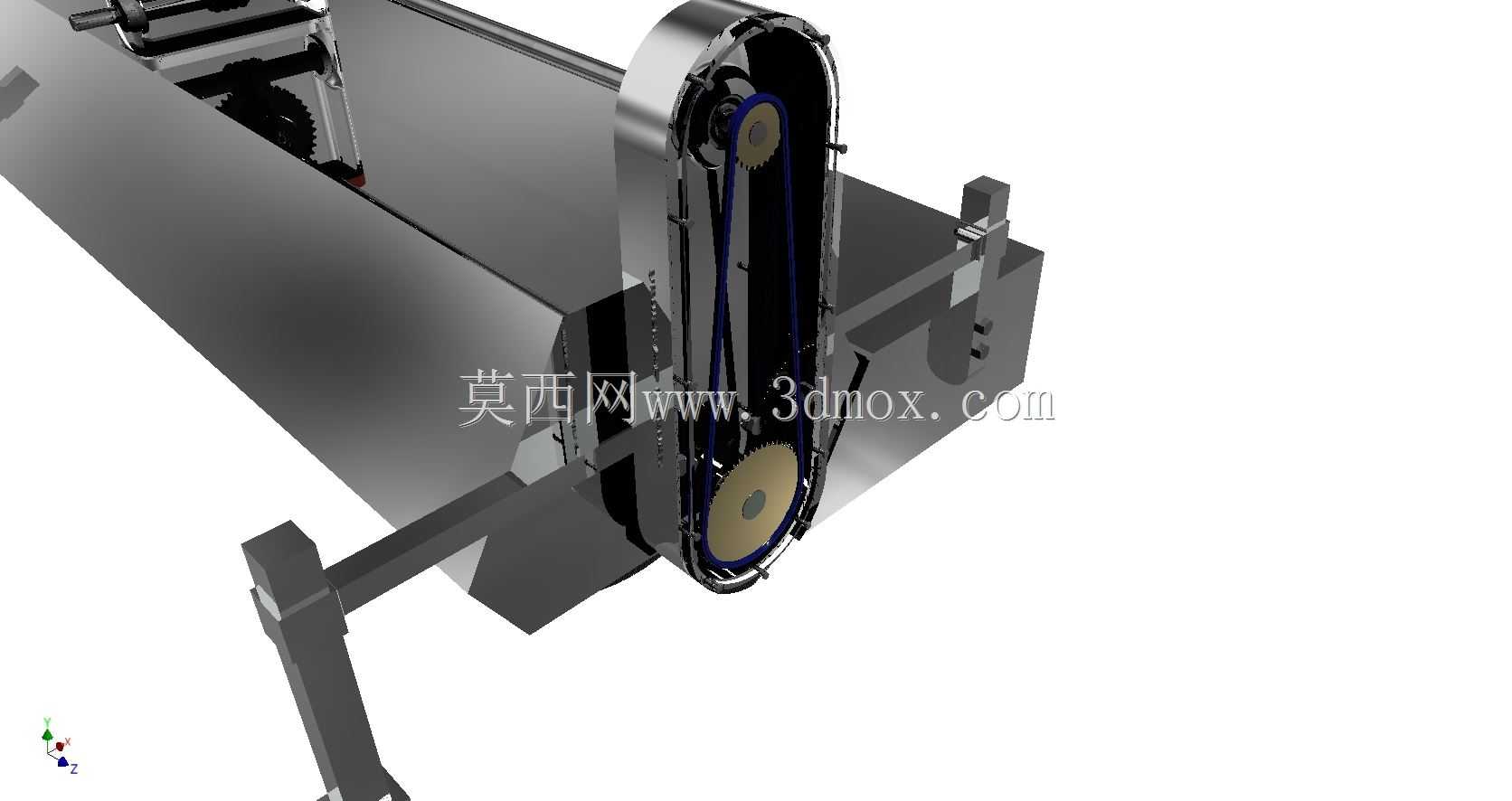

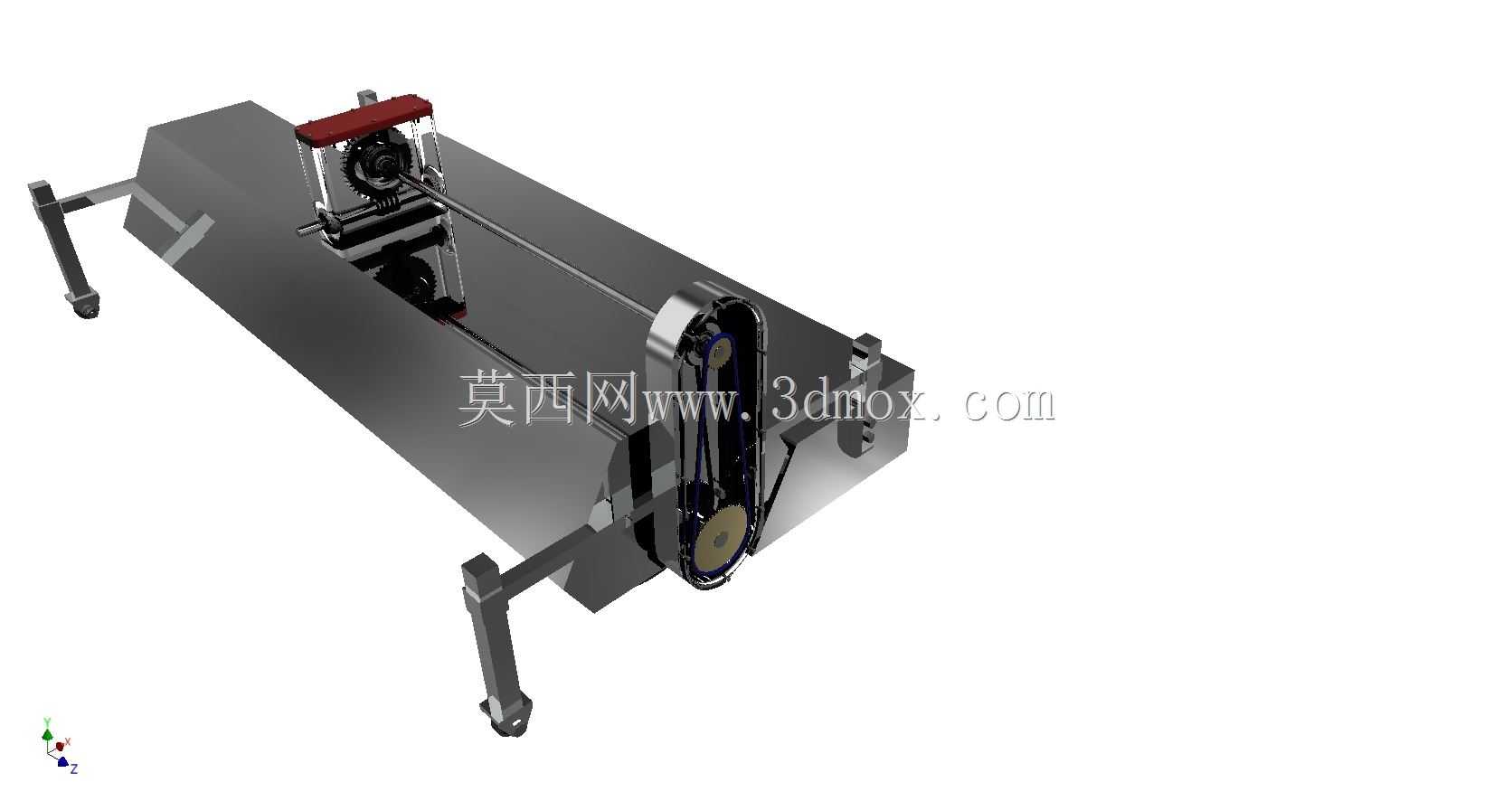

　　从结构组成来看，模型完整还原了平行轴齿轮传动副、贯穿式动力输出轴、立式支撑机架、侧置扫盘连接位以及上部动力安装舱的全部配合关系：两根平行布置的镀铬光轴分别承担动力输入与扫辊扭矩输出，轴端通过深沟球轴承与机架立板定位，轴系中段的啮合直齿轮组将原动机的高转速低扭矩输入转化为清扫辊所需的低转速大扭矩输出，齿轮侧预留的挡圈槽与轴肩定位尺寸完全按照机械设计手册的轴系固定规范搭建，齿轮与轴之间采用平键周向限位，轴向通过轴用弹性挡圈锁止，避免作业载荷下的窜动。机架部分采用折弯钢板拼焊的立式框架结构，两侧立板的轴承安装孔同轴度公差在建模阶段就按IT7级装配要求做了约束，框架上部的封闭舱体用于安放驱动电机或燃油动力单元，舱体轮廓做了斜切避位，给传动带或链轮的张紧调节留出操作空间。

　　设计思路上完全贴合环卫作业的恶劣工况：首先所有外露旋转轴的伸出端都预留了密封件安装槽，可加装骨架油封阻挡清扫过程中扬起的粉尘、溅起的污水进入轴承腔，避免磨粒磨损缩短维护周期；其次传动齿轮的啮合中心距预留了0.08~0.15倍模数的齿侧间隙，即便低温环境下金属件收缩、或者长期运行出现齿面磨损，也不会出现卡滞打齿的问题；机架底部的安装法兰面开有长条调节孔，既可以固定行走轮组，也能根据扫刷磨损后的补偿需求，整体下调清扫执行机构的离地高度，保证扫丝始终贴合路面。

　　从安装边界与尺寸适配角度，这套机构的横向轴伸总宽度控制在常见小型清扫车的车体幅宽范围内，两侧输出轴的轴端加工有标准键槽与连接法兰，可直接对接盘式扫刷或者卧式清扫辊，机架立板的厚度、齿轮的模数选型都按照持续作业8小时以上的载荷工况校核，既不会因冗余设计导致整机重量过大、行走转向笨重，也不会因强度不足在碾压路面凸起障碍、扫刷卡滞异物时出现轴变形或者齿面崩裂。实际装配时，上部动力舱的安装面预留了四组电机固定螺孔，可适配不同功率的伺服电机或者小型内燃机，动力输出端既可通过联轴器直连，也可加装链轮、同步带轮做一级前置减速，适配不同作业速度下的扫辊转速要求。模型中所有配合面的装配关系都按照实际工装的装配顺序搭建，工程人员拿到结构后可直接在此基础上延伸设计外罩、洒水喷淋管路、垃圾集料仓等配套部件，无需重新校核轴系与传动的配合逻辑。
