机器人底盘安装基座承载转盘结构

项目分类:工业机器人 发布时间:2022-05-13 ID:635674

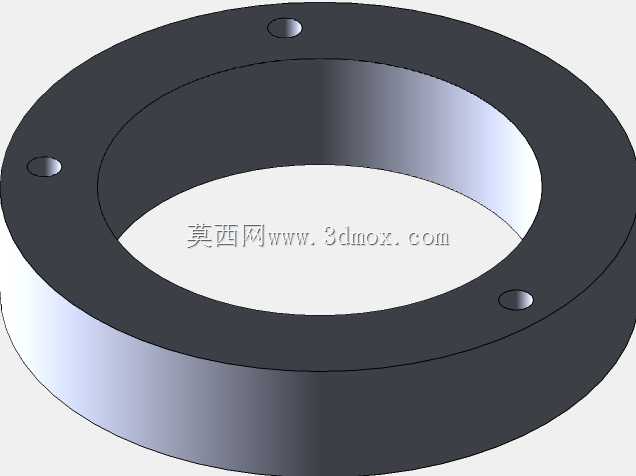

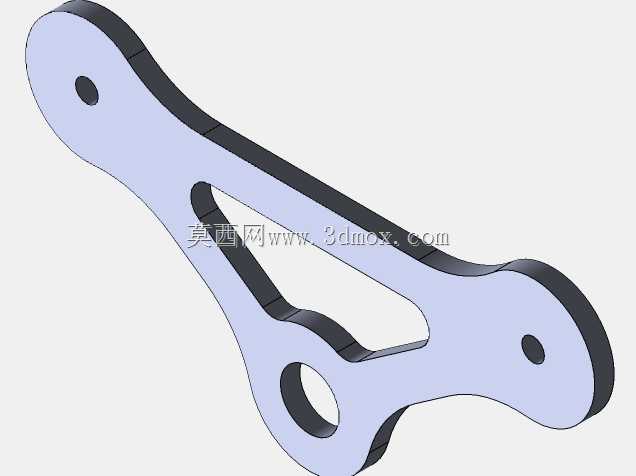

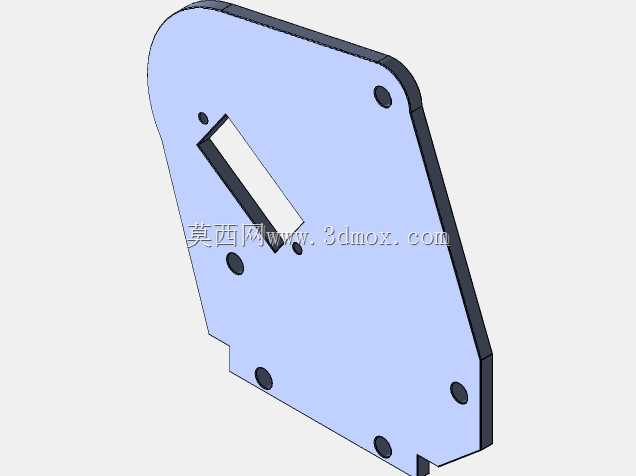

  • 机器人底盘安装基座承载转盘结构

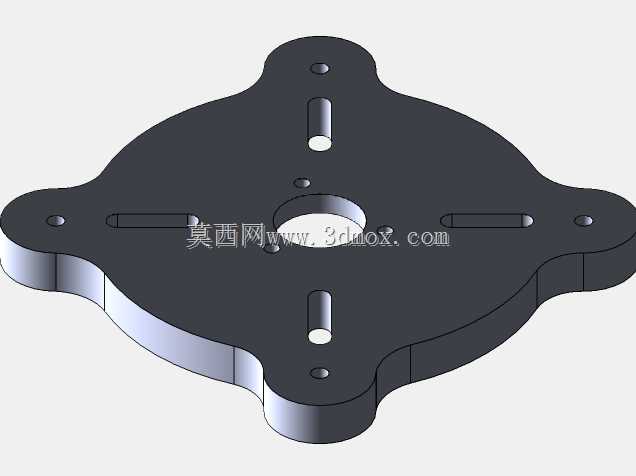

  • 机器人底盘安装基座承载转盘结构

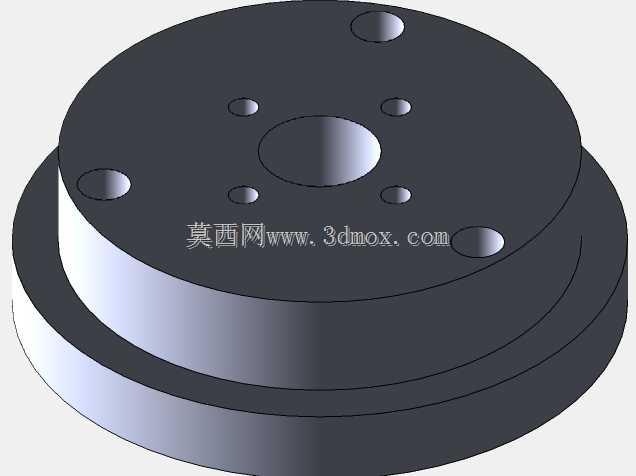

  • 机器人底盘安装基座承载转盘结构

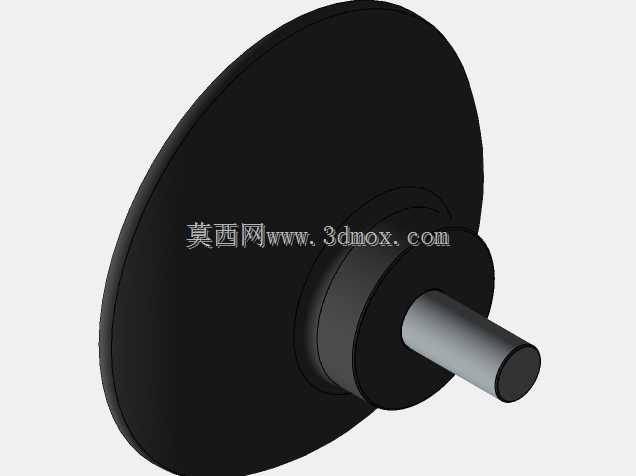

  • 机器人底盘安装基座承载转盘结构

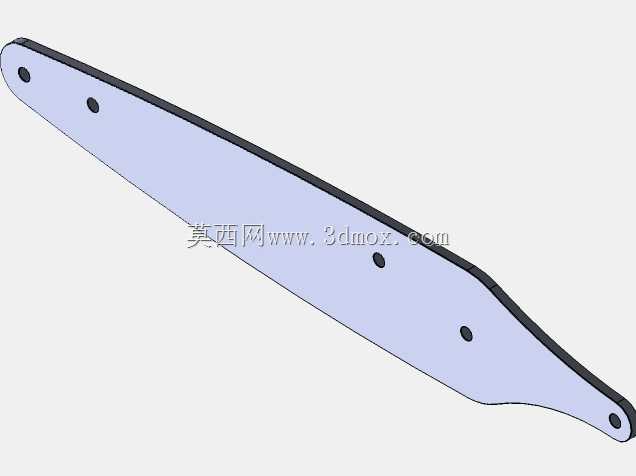

  • 机器人底盘安装基座承载转盘结构
  • 机器人底盘安装基座承载转盘结构

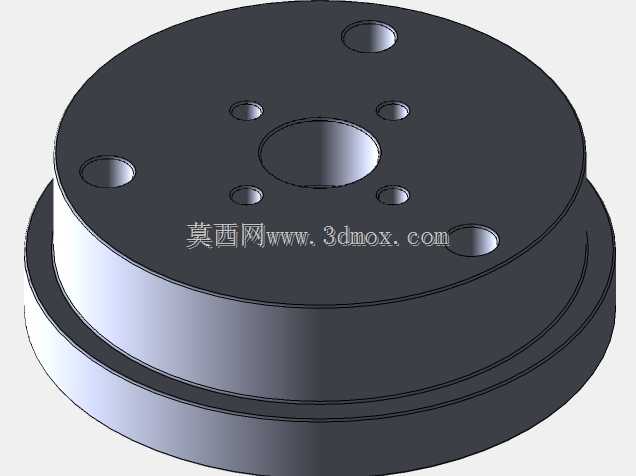

  • 机器人底盘安装基座承载转盘结构

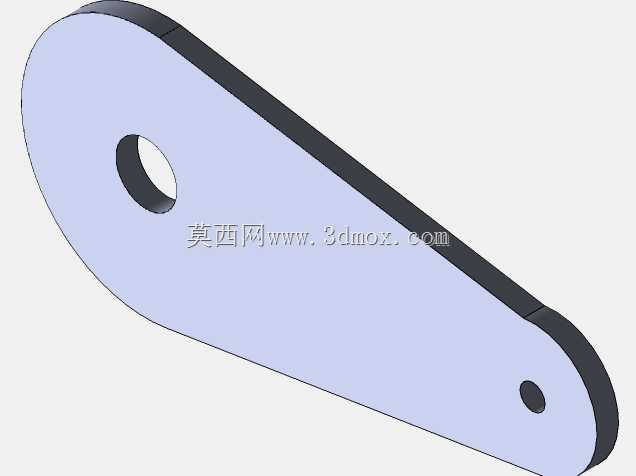

  • 机器人底盘安装基座承载转盘结构
  • 机器人底盘安装基座承载转盘结构
  • 机器人底盘安装基座承载转盘结构
  • 机器人底盘安装基座承载转盘结构
  • 机器人底盘安装基座承载转盘结构
  • 机器人底盘安装基座承载转盘结构
  • 机器人底盘安装基座承载转盘结构
  • 机器人底盘安装基座承载转盘结构
  • 机器人底盘安装基座承载转盘结构
  • 机器人底盘安装基座承载转盘结构

  该结构件属于小型轮式或巡检类移动机器人的底盘核心承载基座,整体采用圆盘式布局,在有限的整机底部空间内兼顾承载、定位、走线与多模块安装需求,实际装配时作为机器人下层支撑骨架,上方对接主控板、电池仓、传感器支架,下方预留行走轮组、驱动电机的安装对接位,是整机装配过程中承上启下的关键钣金/机加工结构件。

  从实际应用场景来看,这类基座常见于室内巡检机器人、教育演示机器人、小型服务机器人的底盘总成中,圆盘外形适配圆形机器人外壳的内部轮廓,不会出现方形底座与圆弧外壳干涉、边角浪费内部空间的问题。整机在狭小过道、设备机房、展厅区域转向时,圆形底盘的回转半径更小,原地转向过程中外壳边缘不会剐蹭周边障碍物,相比方形底座对狭窄作业环境的适配性更强。

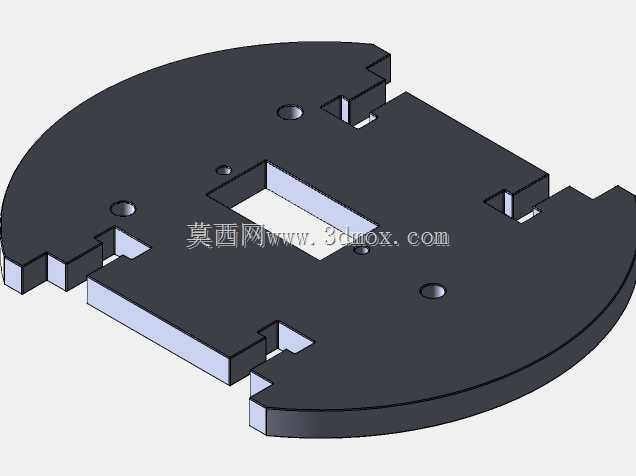

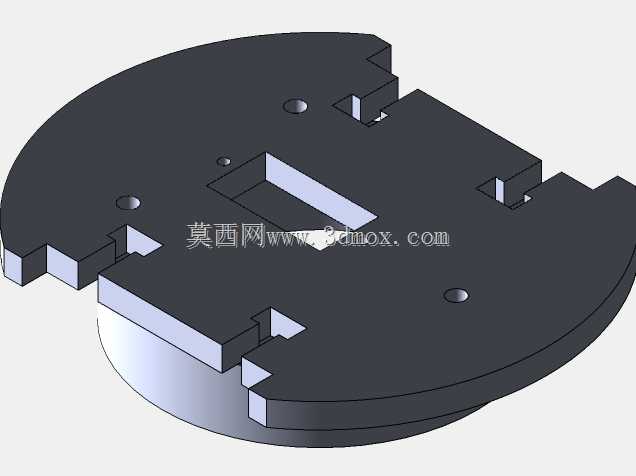

  结构设计上,基座主体为带厚度的圆形盘体,盘面预留四处沉头安装孔,孔位沿圆周方向均匀分布,装配时可通过内六角螺丝将上层功能模组锁紧固定,沉孔设计让螺丝头部完全沉入盘面以下,不会凸起干涉上层电池或电路板的平铺安装,避免螺丝顶伤PCB板绝缘层的装配隐患。盘体边缘沿周向开设多组对称的阶梯式卡槽,卡槽并非简单通槽,而是采用上下分层的卡口结构,侧边卡扣、外壳挂耳、传感器安装支脚可直接沿卡槽滑入定位,无需在盘边额外焊接凸耳,既减少了零件数量,又能让外壳装配时快速对位,量产装配时工人无需反复调整外壳角度,滑入卡槽后即可自动完成周向定位,大幅提升总装效率。

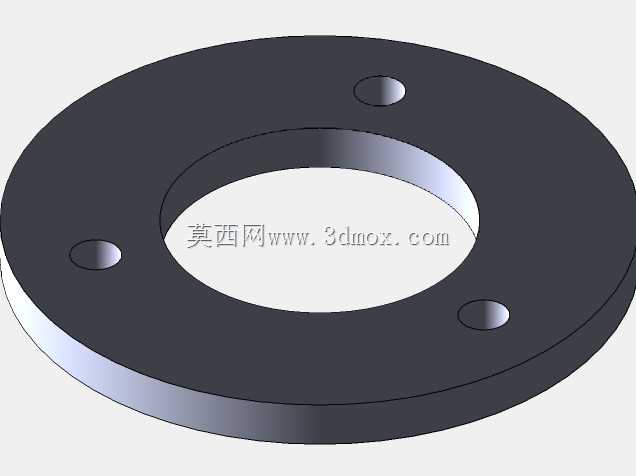

  盘面中心开设矩形通槽,该槽位核心作用有两点:一是作为整机走线通道,电池供电线、电机驱动线、传感器信号线可从底盘下方穿过矩形槽汇总到上层主控板,避免线材裸露在盘体外侧被行走轮缠绕,也防止机器人移动过程中线材被地面凸起物剐蹭扯断;二是可作为对接转轴的避让孔,若该底盘采用旋转上层平台的结构设计,中心回转支承的转轴可穿过该槽位,上下层相对旋转时不会与盘体发生运动干涉。盘体下层带有一圈下沉的环形凸台,凸台直径略小于上部圆盘,装配时该凸台可嵌入下层轮组安装板的定位凹槽内,上下盘体对接时自动完成同轴度找正,不需要装配时反复测量对齐中心,有效保证轮组安装后左右轮距对称,避免机器人行走时出现跑偏、走偏斜的问题。

  从安装边界尺寸逻辑来看,圆盘外径完全匹配机器人外壳的内壁直径,边缘卡槽的外沿与外壳内壁预留0.5-1mm的装配间隙,既不会因间隙过大导致外壳晃动,也不会因尺寸过盈造成外壳装配时强行挤压开裂。盘体整体厚度根据承载需求设定,上层放置电池、主控板等负载后,盘体中部不会出现下凹变形,四处安装孔的孔位间距按照主流通用机器人主控板的安装孔标准排布,兼容市面常见的控制板安装尺寸,后期改装更换不同主控时无需重新打孔加工。边缘的多组卡槽沿圆周对称分布,可根据外设安装需求选择对应卡口固定红外避障传感器、碰撞开关、边刷支架等配件,不需要额外在盘面上钻孔破坏结构强度。

  建模过程中需重点保证卡槽的阶梯尺寸公差,卡口的上下层高度差要与外壳挂耳的材料厚度匹配,间隙控制在0.2mm左右,既保证挂耳能顺利滑入,又不会出现装配后松垮晃动的问题。盘面的沉头孔需标注沉孔深度,确保螺丝锁紧后头部低于盘面0.2mm以上,中心矩形槽的边角做小倒角处理,避免线材穿过时锐边割破线皮。下层环形凸台的同轴度需控制在0.1mm以内,保证上下底盘装配后回转中心重合,轮组运转时不会出现偏心抖动。该结构没有复杂曲面特征,加工工艺可选铝板铣削成型或钣金冲压焊接,量产时冲压工艺成本更低,样机试制阶段采用CNC铣削可快速调整孔位与卡槽尺寸,整体结构紧凑、空间利用率高,完全满足小型移动机器人底盘的装配与使用需求。
