多关节齿轮夹持式机械臂结构设计

　　这套多关节夹持式机械臂面向轻载工位的自动化取放需求搭建，整体采用立式回转基座搭配两段摆动臂体的布局，末端集成齿轮联动平行夹爪，可在小范围作业空间内完成工件拾取、姿态调整与定点放置动作。从产线适配角度看，这类结构常见于教学实训台、小型装配单元、实验室样品转运以及3C小件上下料场景，负载能力偏向轻质零件，适合处理规则形状的毛坯、工装件或实验试样。

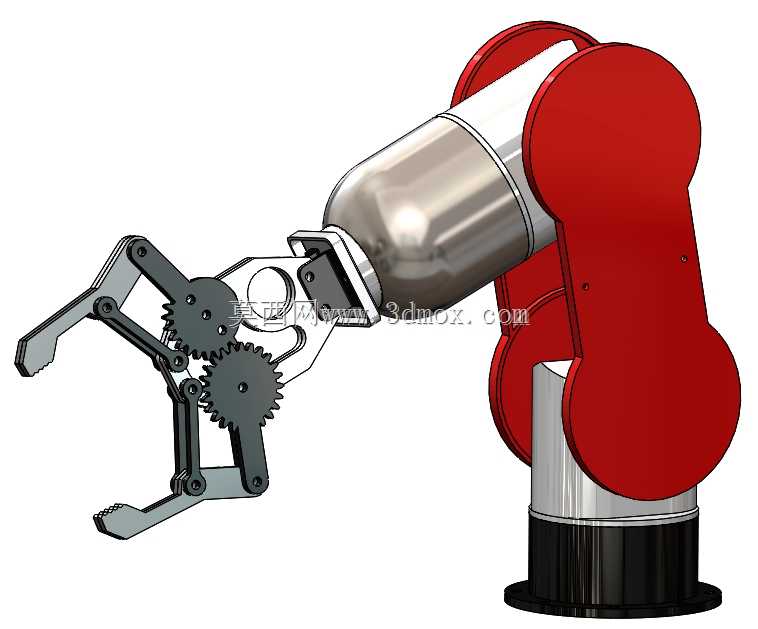

　　臂体的运动链从底部固定座开始展开。基座承担整机支撑与首关节回转功能，下端圆柱段预留安装法兰面，落地布置时可直接通过螺栓固定在工作台面或铝型材框架上；若集成到流水线侧位，需要在基座周围留出检修空间，避免线缆与周围护栏发生干涉。竖直段上方连接大臂摆动关节，红色侧板构成关节的外侧防护与铰接支撑，内部容纳驱动元件及传动连接部位。大臂与前臂之间设置第二摆动关节，使末端能够在竖直平面内改变伸展距离和抬升高度。

　　末端执行器是该结构的重点。夹爪采用两组齿轮相互啮合的方式实现手指同步开合，当一侧手指绕支点转动时，齿轮副把运动传递给另一侧，使两爪保持近似对称的夹持中心，降低工件偏置带来的定位误差。手指轮廓做成多段连杆式弯折结构，既增加了开合行程，也让夹持点能够避开臂体前端的连接座。针对圆柱件、方块件或带凸缘零件，可在手指内侧更换垫块或防滑衬片，从而改变接触形式；夹取脆性件时，还可通过限制驱动行程来控制闭合力。

　　设计思路上，整机拆分为基座、转台、大臂侧板、前臂壳体、关节端盖、齿轮、手指连杆和紧固件等若干独立零件，各零件之间通过铰接轴、螺钉定位面和止口配合完成装配。这样的拆分有利于在三维环境中检查运动包络，也便于后续针对某个关节单独修改板厚、轴径或支撑跨度。红色外观件主要承担防护与造型作用，真正受力的位置集中在关节铰接孔、齿轮轴和手指连接销处，因此这些区域在工程细化时应关注孔边距、销钉配合长度以及侧板对称度。

　　尺寸边界方面，机械臂处于完全伸展状态时，末端夹爪会向前探出较长距离，工作台前方需要保留相应的取放空间；臂体向后仰起时，上部关节和红色侧板会扫过基座后侧区域，布置时不能紧贴挡板。夹爪张开至极限位置时，两侧手指横向宽度明显增加，若要进入工装夹具或料盒内部，应提前核算开口宽度与盒体间距。基座底部的安装面应保持水平，关节轴线则需保证同轴，否则长期往复摆动后容易出现侧板偏磨或手指闭合不同步。

　　从传动与维护角度看，齿轮夹爪的啮合区需要保留润滑和观察空间，手指连杆的多个铰接点属于易磨损部位，装配时应控制销轴与孔的间隙。臂内走线可沿关节侧板内侧布置，并在回转处预留弯曲半径，避免机械臂反复旋转时拉扯线缆。若用于真实设备，还需在关节处增加限位块、原点检测位置和防护罩开口，使模型从结构展示进一步转化为可加工、可调试的自动化执行机构。
