螺口式照明灯泡结构设计方案

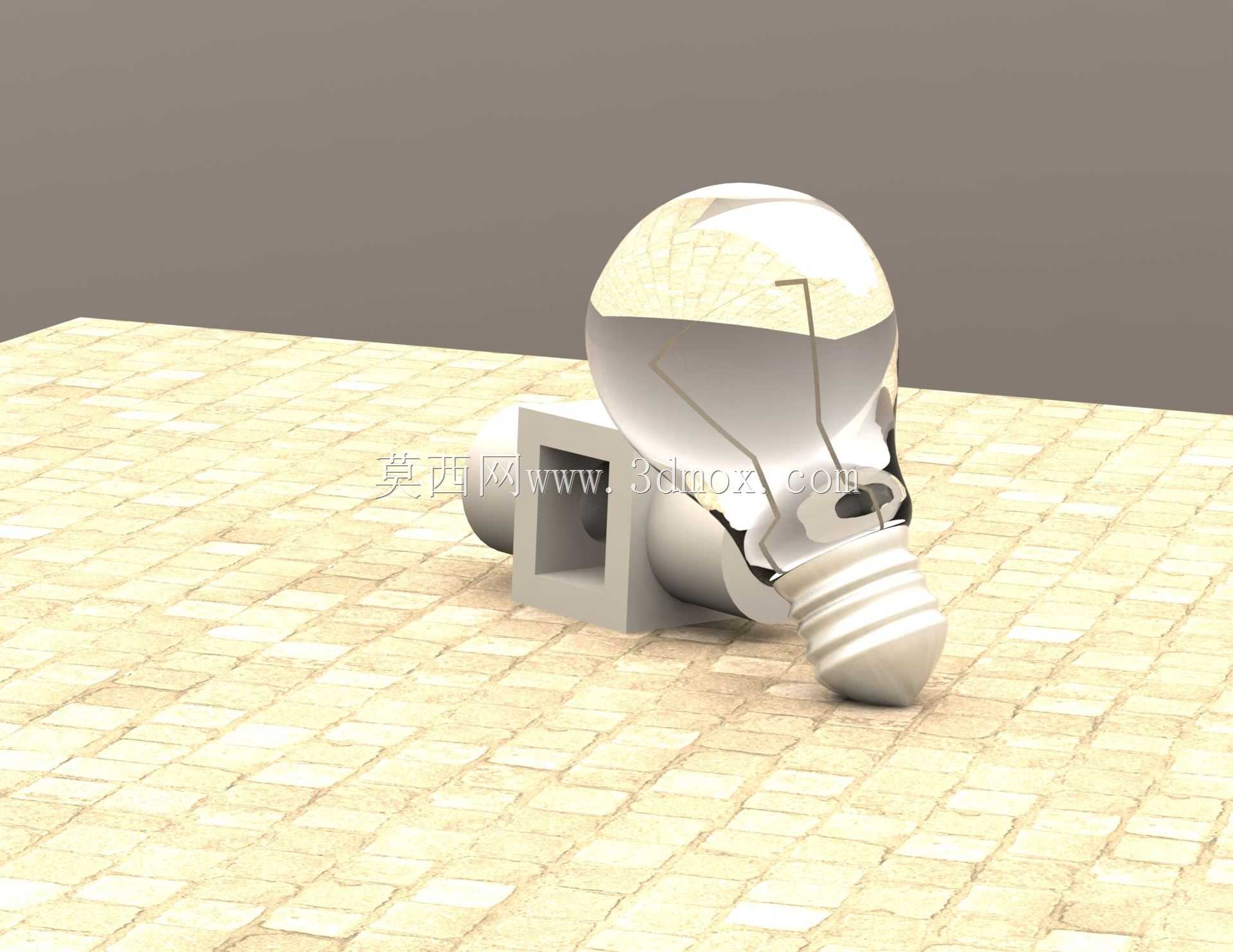

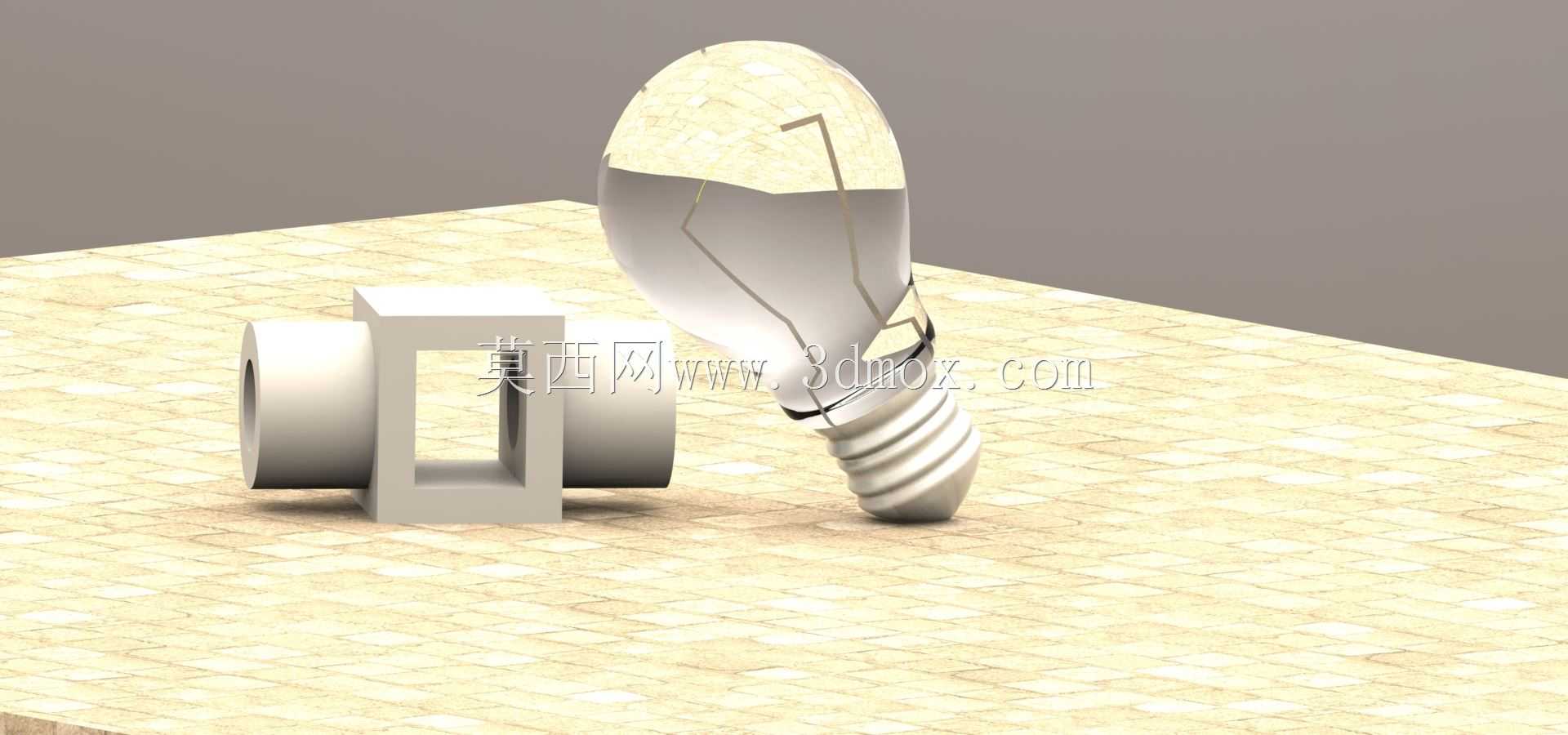

　　日常民用场景里，螺口灯泡是替换频率最高的照明终端器件，这套三维结构完整还原了量产灯泡的全部装配逻辑，从玻壳成型、灯丝支撑到螺口灯头的压合结构都做了1:1的实体还原，没有做简化处理。做这套结构的时候最先敲定的是灯头的安装边界，常规E27螺口的外径控制在26.85-26.95mm区间，螺距3.629mm，这个尺寸公差是直接卡着国标灯座的配合间隙做的，建模的时候特意把螺牙的起牙位置和收尾的退刀槽都做了出来，避免实际装配时出现拧入卡顿或者接触不良的问题。玻壳部分采用的是经典A60泡型，最大直径59.5-60.5mm，总长度从灯头底部到玻壳顶端控制在108mm上下，这个尺寸是民用照明最通用的规格，适配绝大多数台灯、吊灯、壁灯的灯罩安装空间，

　　不会出现泡壳过大卡不进灯罩的情况。灯丝支撑结构没有做简化，内部的三根钼丝支架、导丝以及封接处的杜美丝都做了独立实体，支架的弯折角度完全匹配量产工艺，每根支架的定位点都卡在玻壳内壁的支撑凸点位置，避免运输过程中灯丝晃动移位。很多新手做灯泡模型容易忽略灯头内部的绝缘玻璃和触点结构，这套模型里把灯头顶端的中心触点、侧面的绝缘玻璃层、以及内部的焊锡点都做了出来，中心触点的凸起高度控制在0.8-1mm，既能保证和灯座中心弹片的可靠接触，又不会因为凸起过高导致拧入时顶死弹片造成接触失效。从应用场景来看，这个结构不仅可以用于民用照明产品的选型参考，也可以作为灯具产品装配干涉检查的配套模型，做灯具结构设计的时候直接调用这个模型，

　　就能快速验证灯座腔体内的空间是否足够，不用反复核对灯泡的外形尺寸。建模的时候特意把各个零件的装配间隙留了出来，玻壳和灯头的压合位置预留了0.15mm的涂胶间隙，模拟实际生产中泥胶或者硅胶的填充空间，导丝和灯头金属部分的绝缘距离也做了准确还原，符合安规要求的最小爬电距离。玻壳的壁厚控制在0.7-0.8mm，和实际量产的钠钙玻璃泡壳壁厚一致，做渲染或者结构验证的时候，这个壁厚能准确还原光线透过玻壳的折射效果，不会出现壁厚过厚导致光线发暗或者壁厚过薄不符合工艺要求的问题。灯丝部分采用的是双螺旋钨丝结构，螺旋的外径、圈数以及拉伸长度都参考了15W功率规格的量产灯丝参数，支撑钩的位置刚好卡在灯丝的两个受力点上，

　　避免灯丝在震动环境下出现断丝问题。灯头的金属外壳采用0.3mm厚的铜带冲压成型结构，建模的时候把冲压形成的接缝位置也做了细微的还原，虽然这个细节在常规装配里看不到，但做产品爆炸图或者工艺演示的时候，这个细节能大幅提升模型的真实感。另外这套结构也考虑了衍生型号的拓展性，把玻壳、灯头、灯丝都做了独立的参数化特征，如果需要做E14小螺口或者烛型泡的变体，只需要修改对应特征的参数就能快速生成新的型号，不用重新从零开始建模。实际工程应用里，很多做智能灯泡的厂商在开发初期都会用这类标准灯泡模型做空间堆叠验证，把内置的驱动板、蓝牙模块塞到灯头和玻壳的剩余空间里，这个模型的内部空腔尺寸完全符合量产产品的实际空间，用来做堆叠验证的时候不会出现空间估算错误的问题。做结构评审的时候，这个模型可以直接导出工程图，标注各个配合位置的公差要求，不管是给模具厂开玻壳模还是灯头的冲压模，都能直接作为尺寸参考，减少反复核对样品的沟通成本。
