自封式加油枪精细三维结构设计

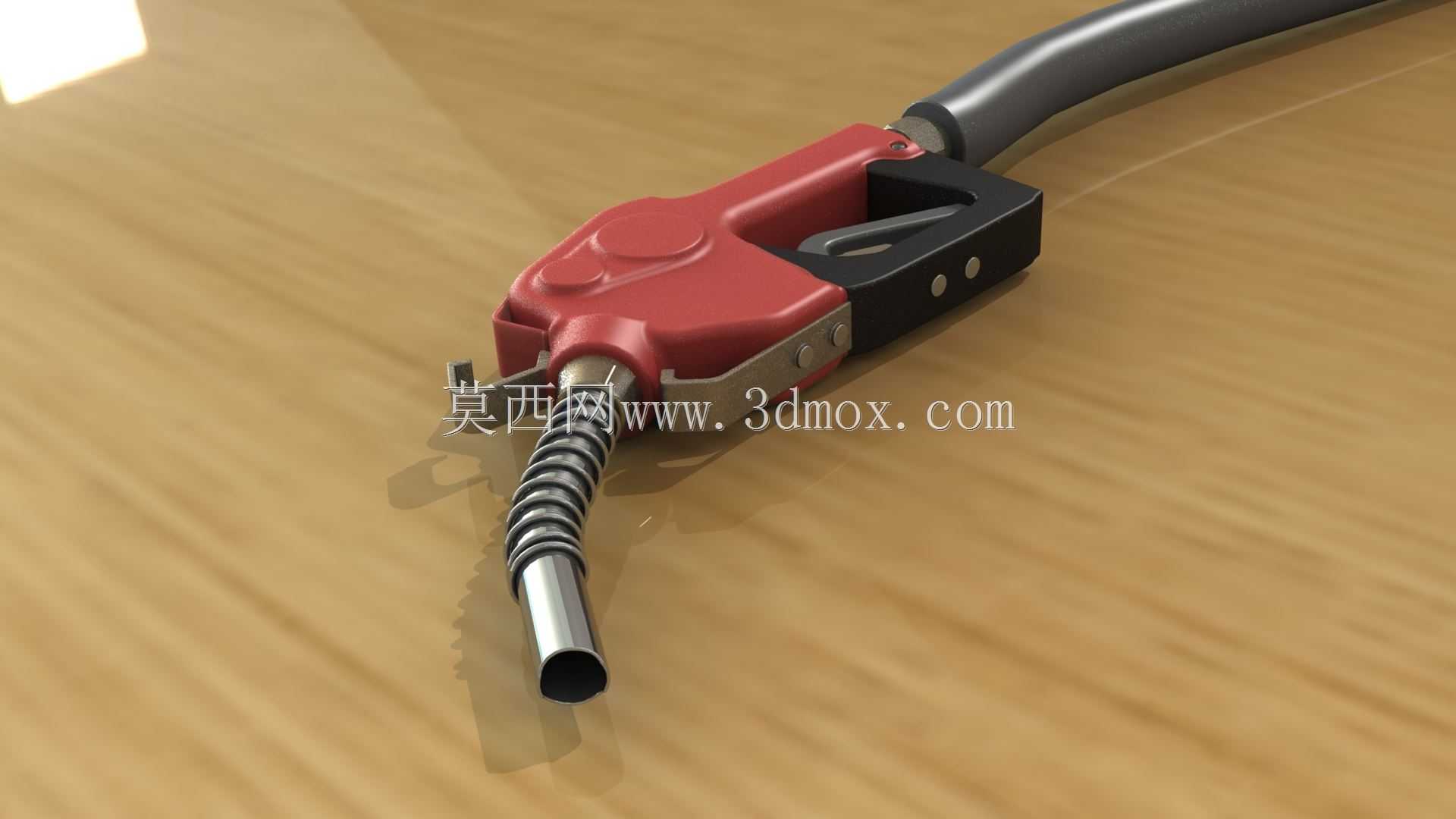

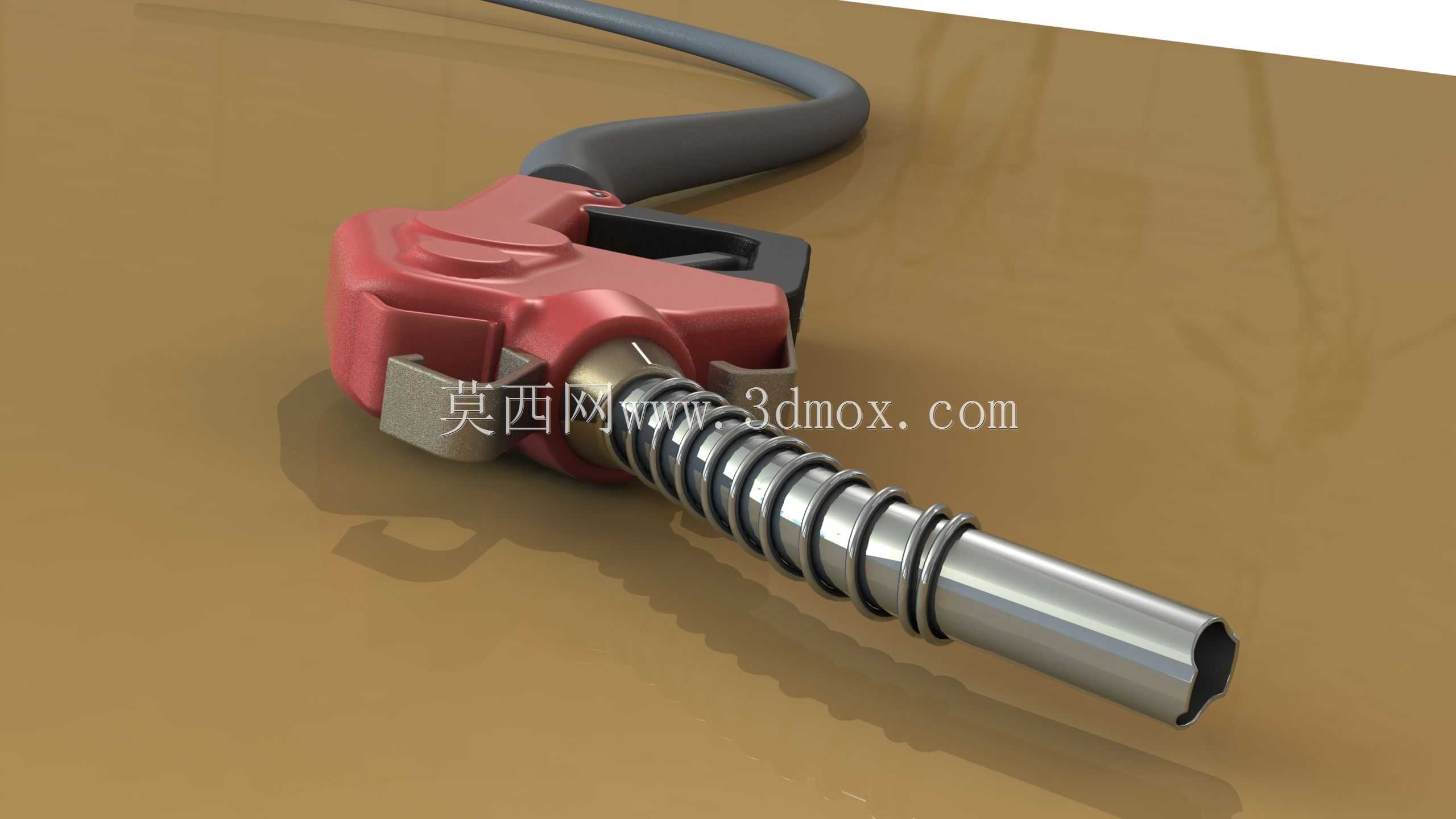

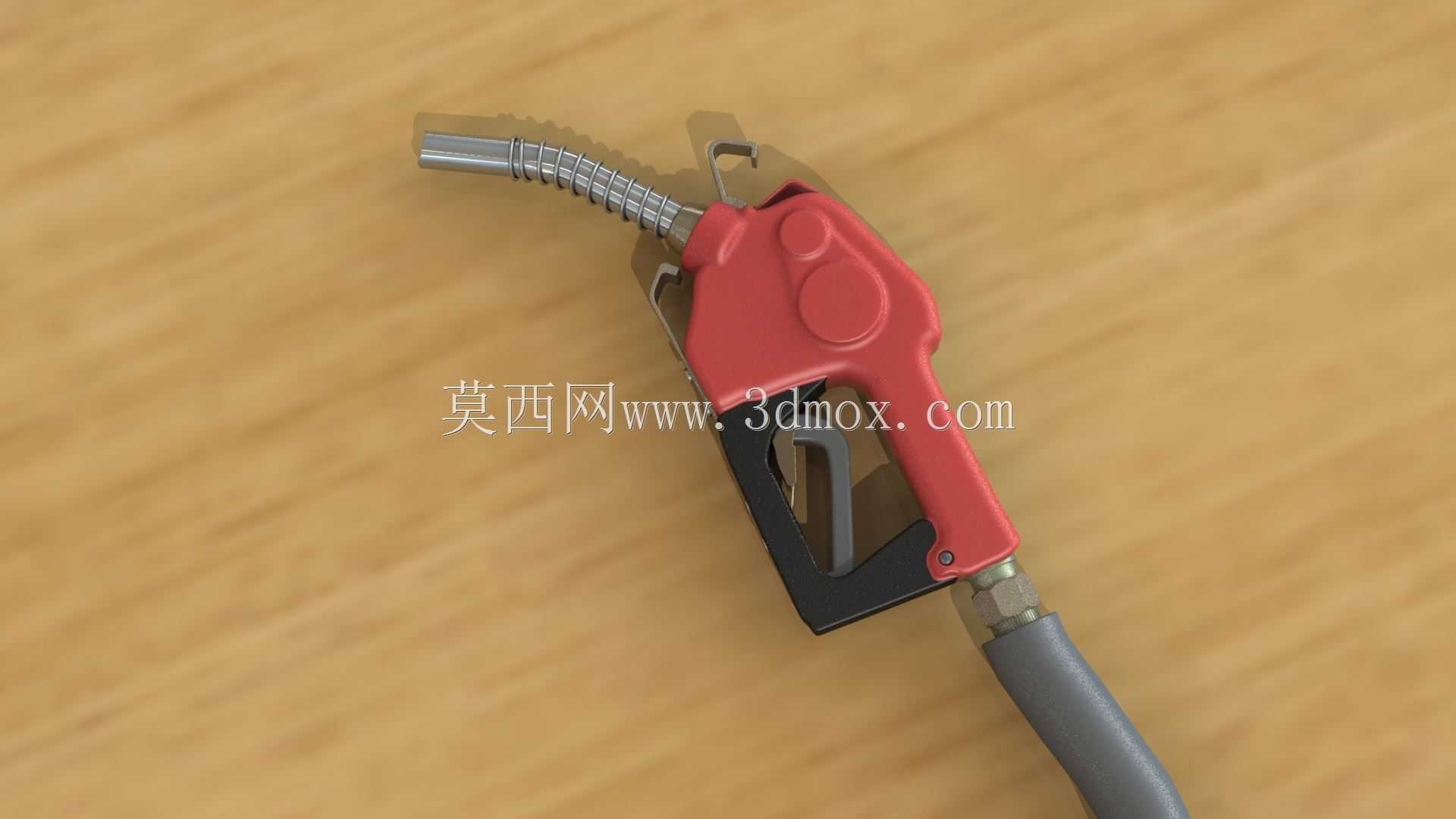

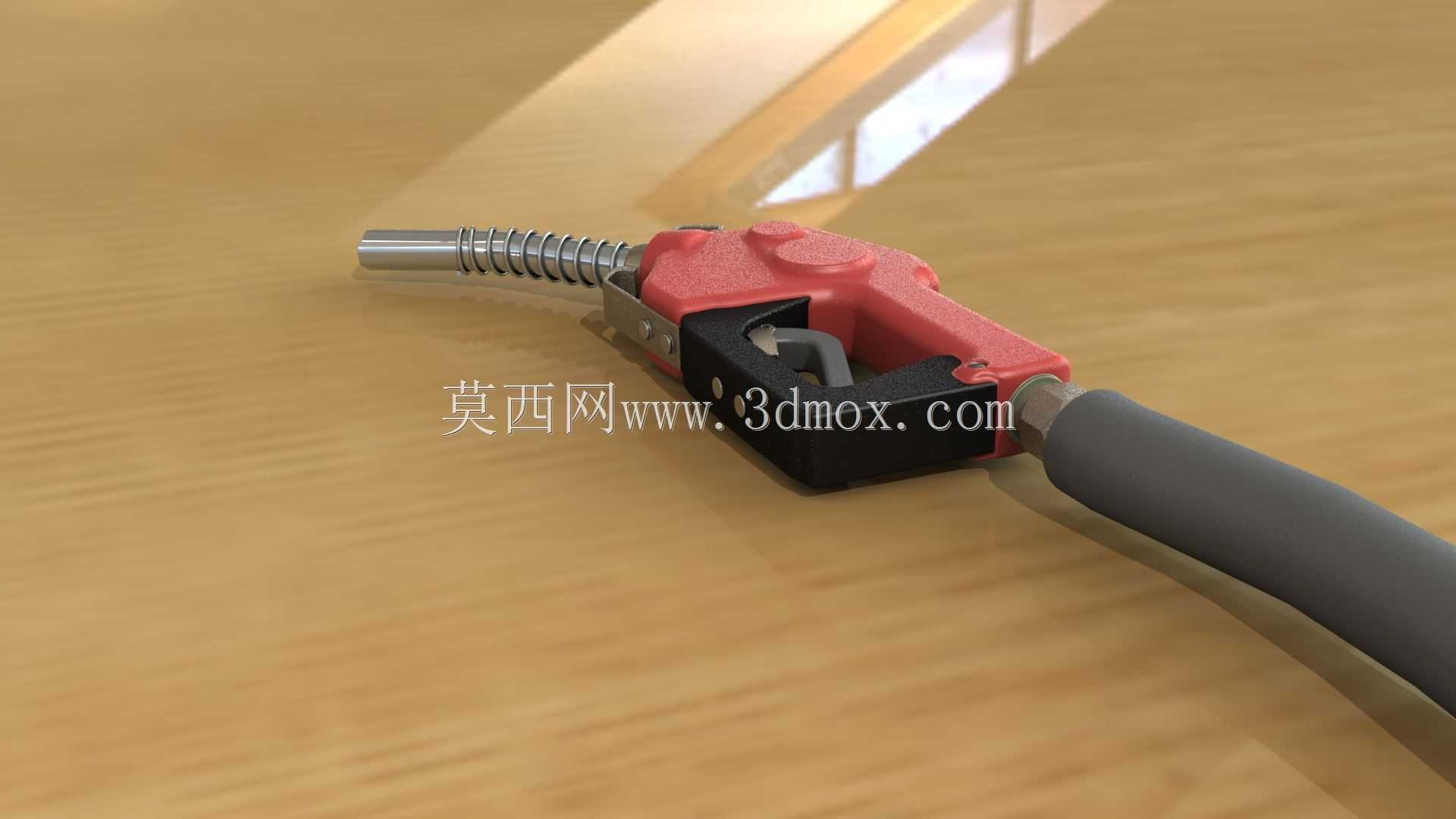

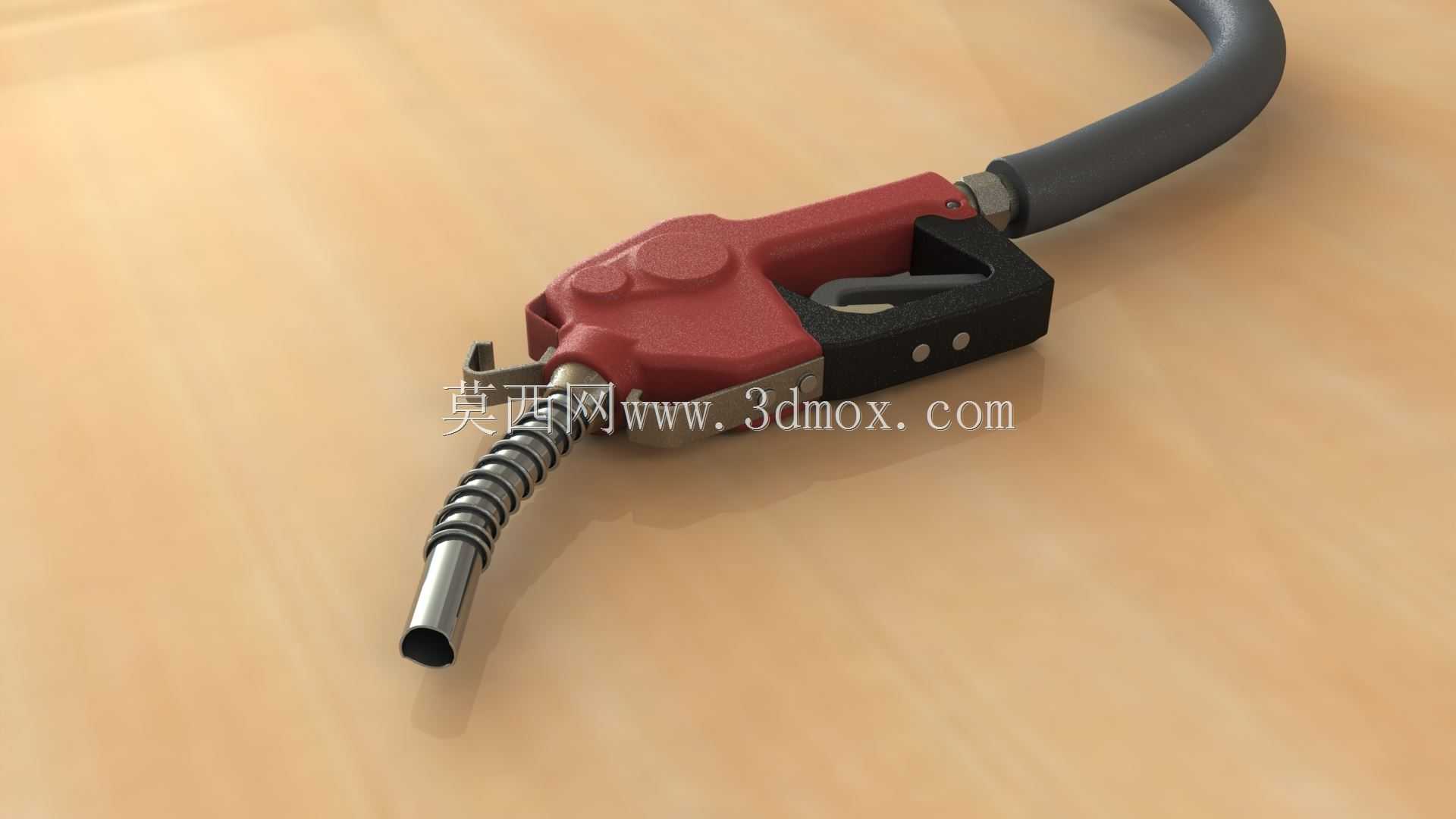

这款自封式加油枪的三维结构设计，完全围绕加油站燃油加注场景的实际作业需求展开，是燃油加注环节直接与操作人员、车辆油箱接触的核心终端部件，日常广泛应用于加油站、企业内部燃油加注站、小型移动加油站点等场景，承担着汽油、柴油等轻质燃油的可控加注作业，既要保障加注过程的流量稳定可控，也要杜绝加注过程中的溢油、滴漏问题，同时适配操作人员长时间手持作业的使用习惯。从实际功能特性来看，该结构完整还原了自封式加油枪的核心功能逻辑：枪身主体分为操作握持段、阀芯控制段、出油对接段三个核心部分，前端金属出油嘴带有波纹弹性防护结构，能够在加注时适配不同角度的油箱口插入需求，避免金属硬接触刮伤车辆油箱口漆面，同时缓冲插拔过程的外力冲击；枪身中部的扳机控制结构采用分级卡位设计，可根据加注需求锁定不同开度，对应不同的加注流量档位，操作人员无需持续扣压扳机即可维持稳定加注，降低长时间作业的手部疲劳；枪身内置的自封触发结构可在油箱液位淹没出油嘴进气孔时自动切断油路，无需人工干预即可停止加注，从结构根源上避免燃油溢洒的安全隐患。在设计思路上，该模型严格遵循加油枪的实际人机工程与安装边界要求：握持区域的弧度贴合人手自然握持的形态，红色护罩与黑色主体的分区结构既对应内部油路、自封机构的安装腔体，也通过色彩区分实现操作区域的视觉提示，避免误触；后端的输油软管对接端采用标准卡扣式连接结构，尺寸完全匹配常规加油胶管的通用安装口径，无需额外转接件即可实现与输油管路的密封对接，整体枪身的长度、握持段直径、出油嘴长度均参考行业通用的加油枪尺寸规范设计，既不会因尺寸过大导致手持操作笨重，也不会因尺寸过小影响内部阀芯、自封机构的布局空间。从安装与适配边界来看，该结构的各个连接部位均预留了标准密封件的安装槽位，金属出油嘴与枪身主体的连接、枪身主体与后端胶管的连接都设计了对应的密封定位结构，能够保障0.3MPa以内工作压力下的燃油密封性能，不会出现渗漏问题；枪身外部的护罩结构采用分体式卡扣设计，无需特殊工具即可拆解，方便日常对内部阀芯、自封组件的维护与易损件更换，完全匹配加油站点高频使用、定期维护的实际运维需求。
