铝型材框架式平板作业工作台

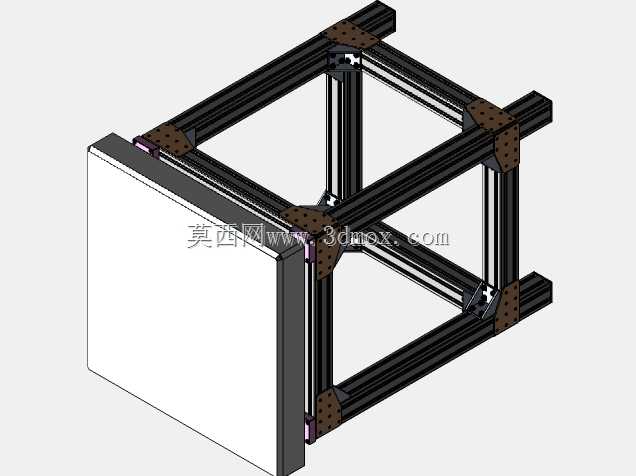

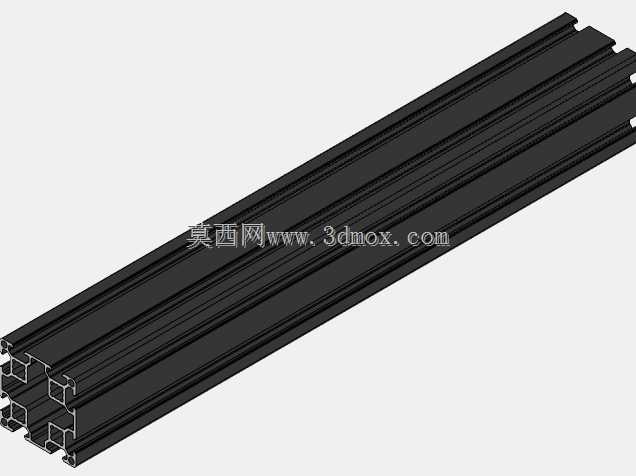

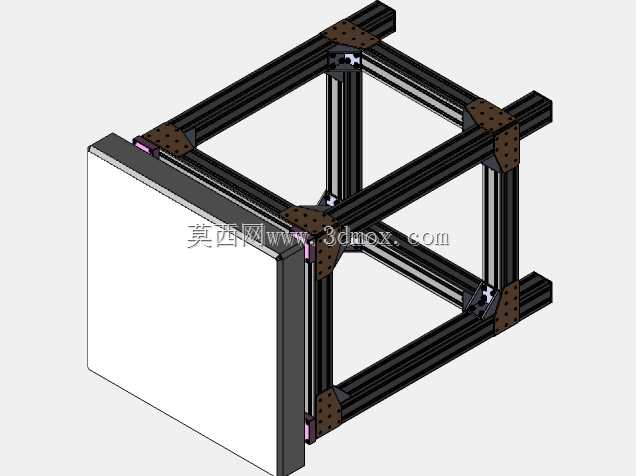

　　这套平板工作台采用工业铝型材拼装框架，搭配侧置平板面板，适用于电子装配、小件检测、实验工位搭建以及轻型生产辅助场景。框架主体由标准截面铝型材通过角件和紧固件连接，形成矩形立体支撑结构，型材槽口沿杆件全长布置，后续加装照明支架、物料盒挂条、气源处理件、电气线槽或传感器安装板时，不需要在主承力杆件上重新钻孔，只需利用槽内螺母即可完成固定，这也是铝型材工位装备在多品种小批量车间中被广泛采用的原因。

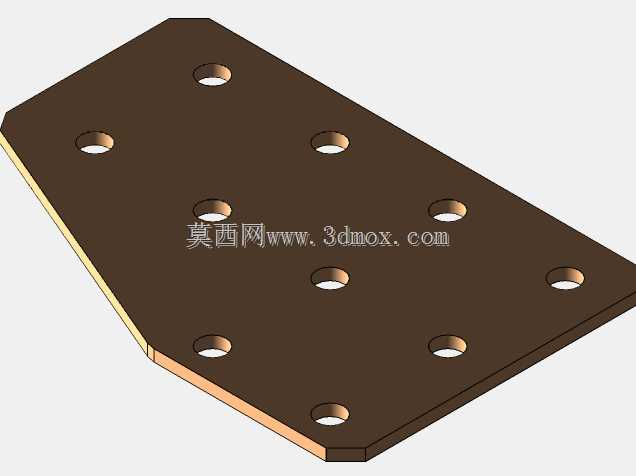

　　从结构布置看，工作台的上部和下部均设置横向杆件，竖向型材承担主要支撑，角部连接件将三维方向的载荷传递到相邻杆件。该类框架不是焊接一体件，装配时可先在地面完成单侧矩形框，再连接横梁和竖梁，最后复核对角尺寸；若现场通道狭窄，也能拆成扁平组件转运后再组装。对于需要频繁调整产线布局的车间，这种方式比钢制焊接台架更便于搬迁、改型和重复利用。

　　侧面平板面板作为作业承载面，边缘与型材框架贴合固定，形成一个较为平整的操作区域。面板可用于放置轻型工装、检测样件、图纸板、控制按钮盒或小型工艺卡片，也可作为隔断式安装面使用。由于面板位于框架侧部，台架内部仍保留较大开放空间，便于在后方布置线缆、气管、拖链或小型执行机构。若用于教学实验台，可在框架内安装控制器、电源模块和接线端子；若用于装配工位，则可在面板附近增加挡料边、防静电垫或定位夹具。

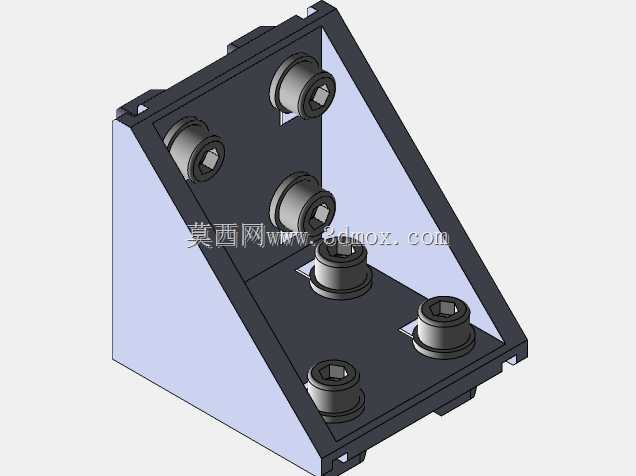

　　设计思路上，该工作台强调模块化边界控制。铝型材杆件的长度决定了工位的长宽高范围，角件连接位置决定了框架的有效内空，平板面板的厚度和固定点间距则影响板面受载后的挠度。实际选型时，应先明确台面需要承载的工装重量、操作人员是否施加按压或拧紧力矩、面板上是否悬挂较重元件，再反推型材截面和支撑间距。若台面跨度较大而中间缺少支撑，长期放置集中载荷会出现面板下沉或框架晃动；若设备需要承受冲击载荷，则应在关键节点增加加强角件或改用更高规格型材。

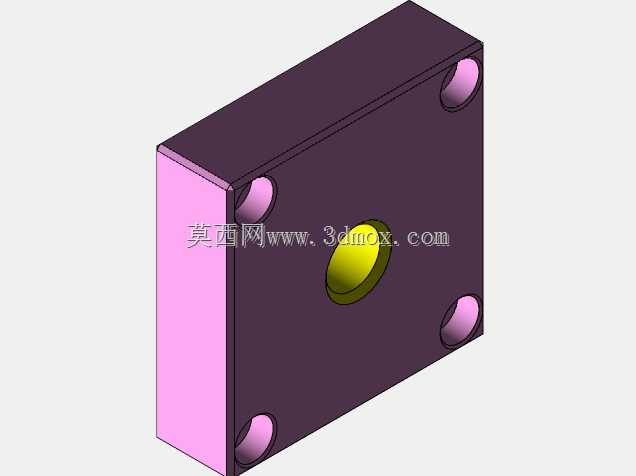

　　安装边界方面，框架底部杆件可与地脚杯、脚轮或地面固定板配合。调平地脚适合固定工位，能够补偿地面不平并提高稳定性；带刹脚轮适合需要轮换位置的移动作业台，但在承受较大侧向力时应额外设置定位支撑。面板与型材连接时，紧固件不宜直接靠近板材边缘过近，尤其在复合板或薄板材料上，应预留足够边距，避免局部压溃。线缆和气管若沿型材槽内走线，需在活动部位预留弯曲半径，并在面板开孔处设置护线套，防止长期摩擦损伤。

　　在具体应用中，这类结构既可作为独立工作台，也可并入自动化线体旁的人工操作段。例如在产品初检工位，面板上放置检验样板和记录终端，框架上方安装照明灯与感应开关；在手工装配工位，槽内挂装工具轨和零件盒，底部预留废料箱位置；在设备研发阶段，框架又可作为临时验证台，用于固定平板、夹具和检测元件。其优势不在于承担重型切削载荷，而在于快速搭建、清晰分区和灵活扩展。

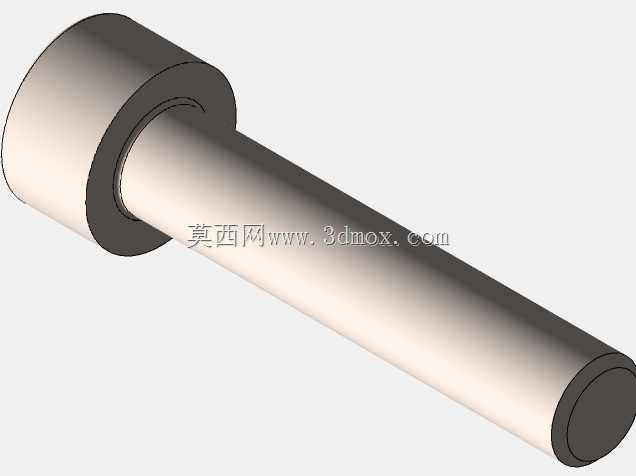

　　三维建模时，型材杆件应按真实截面对接关系处理，角件、螺栓和槽用螺母的位置要保留装配空间，避免出现杆件端面互相干涉而连接件无法落入槽口的问题。平板面板与框架之间应体现固定点和贴合面，底部支撑件的高度也要与脚轮或地脚的调节范围匹配。对于需要出工程图的场景，还应补充框架外形尺寸、面板有效安装面、型材端面切割长度、孔位中心距以及地脚落地边界，使加工、采购和现场装配能够依据同一套模型协同推进。
