医院医用氮气汇流排供气系统

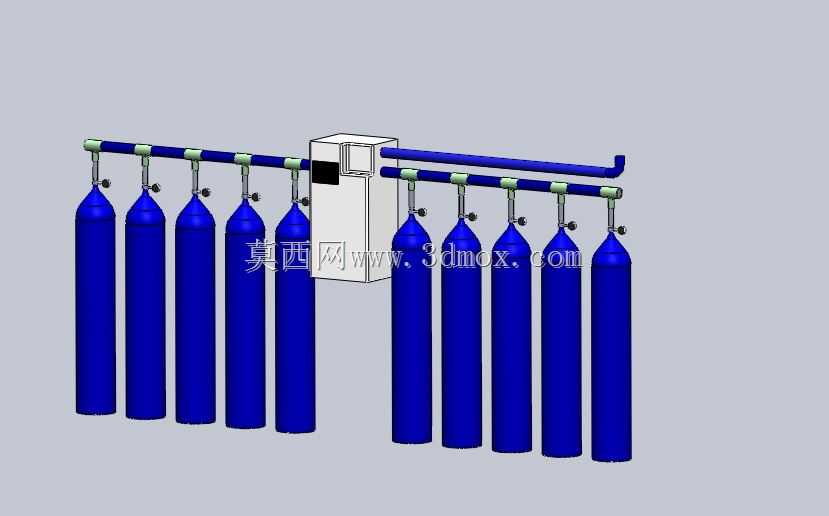

　　这套装置面向医院集中供气场景搭建，核心是把多只高压氮气瓶通过汇流母管并联成组，再经减压、切换与输送管路把稳定压力的气体送到手术室、ICU、检验科等用气终端。现场常见的布置是在独立气瓶间内成排立放钢瓶，瓶肩阀门经高压软管接入上方横向母管，母管中段设置控制箱与减压切换单元，末端管路沿墙或桥架引出，接入医院气体主管网。

　　从功能上看，单瓶气量有限，直接供气会出现压力随瓶内余量下降而波动，且换瓶频繁。多瓶汇流后，瓶组同时向母管补气，减压阀把高压钢瓶压力降到管网所需的稳定工作压力，保证终端用气连续。控制箱区域通常集成截止阀、压力表、安全阀与切换接口，便于运行人员观察母管压力、隔离检修支路，以及在一侧瓶组耗尽时切换到备用侧。对于医用气体，管路洁净度、密封可靠性和防错接要求都高于普通工业供气，软管接头、阀件和母管走向都要避免泄漏点和积污死角。

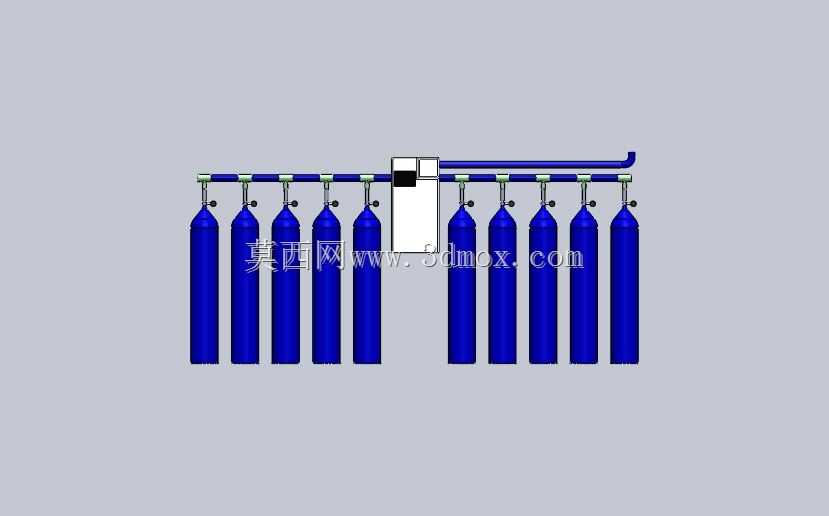

　　结构设计上，钢瓶采用立式排布，重心落在瓶底，瓶身间距兼顾手动换瓶操作空间和软管弯曲半径。母管高度一般设在瓶阀上方便于操作的位置，支管从母管向下接至各瓶阀，形成整齐的梳状连接。中间控制箱体略宽于母管，承担阀组安装与操作面板功能，箱体前后需要预留开门、读数和扳手操作空间。输送管从母管一端水平延伸后向上弯出，这个弯头走向既避让瓶组上方空间，也便于沿墙面或顶板敷设，减少与地面设备干涉。

　　建模时需要重点还原几个工程边界：一是钢瓶外形为细长回转体，瓶肩收口、瓶阀和防护帽结构要准确，瓶底与地面接触关系决定整组稳定性；二是每根支管的软管段要有合理弯曲弧度，不能出现硬折或与相邻瓶身干涉；三是母管、阀门、控制箱和输出管的相对标高要一致，法兰与接头同轴；四是成排瓶位间距均匀，检修通道宽度满足气瓶搬运和阀门操作。整体落地安装时，瓶组还需配合固定支架、防倒链或护栏，地面承重与通风条件也要按气瓶间规范考虑。

　　从使用流程看，满瓶就位后逐只开启瓶阀，高压气体汇入母管，经减压后送入管网；运行中通过压力表判断瓶组余量，接近下限时准备换瓶。检修某一支路时，可关闭对应瓶阀和支管截止阀，不影响其余瓶组供气。这种汇流排形式把分散钢瓶整合成稳定气源，减少终端压力波动，也让气瓶存储、切换和维护集中在一个区域完成，是医院医用气体系统中典型的气源端设备。
