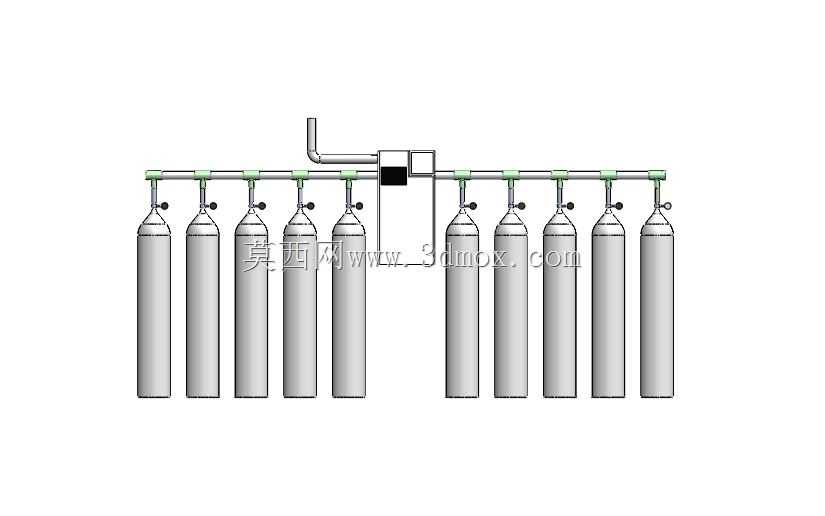

医院汇流排式医用供氧钢瓶组

　　这套多瓶并联的医用气体汇流排装置，是医院中心供氧站里最常见的气源端配置，日常布置在住院楼地下一层的独立气瓶间，也有部分基层门诊、临时隔离病区把它放在通风良好的设备夹层，作为液氧储罐的备用气源，或者直接承担小规模病区的全天氧气供给。整套装置的核心逻辑，是把十只立式高压氧气瓶通过顶部的分支支管汇总到同一根主汇流管，再经过减压、切换单元把稳定压力的医用氧气输送到楼层病房的终端，避免单瓶供氧频繁换瓶、供气中断的问题。

　　从现场安装边界来看，单只医用氧气瓶采用标准高压无缝钢瓶结构，瓶身为细长圆柱，底部做圆弧收口可以直立放置在地面，不需要额外焊接支架，瓶顶配置瓶阀、防护帽和快速接嘴。十瓶并排排布时，瓶身之间预留出足够的操作间隙，刚好能容下运维人员侧身穿过，逐个开关瓶阀、更换空瓶，不会出现相邻瓶体磕碰。整套瓶组横向铺开的总长度，刚好适配常规气瓶间的靠墙安装面，顶部汇流总管距离地面的高度控制在成年人抬手即可操作阀门的区间，不需要登高作业；侧面预留的主管道接口，直接对接墙面穿出的供氧主管，管路转弯处采用标准弯头过渡，减少气体流阻。

　　设计这套结构的时候，首先要满足医用气体的安全规范：所有和氧气接触的管路、接头、阀门都要做脱脂处理，建模阶段就把普通碳钢件和铜质洁净管路的材质区分开，避免施工阶段错用带油污的零配件。汇流排上每一个气瓶分支都单独设置了截止阀和防倒灌的单向结构，更换某一只空瓶的时候，只需要关闭对应分支的阀门，其余气瓶可以正常持续供气，不会让整组装置停机。中间的切换控制单元预留了双路调压的安装位，一侧接在用气瓶组，另一侧可以预留备用瓶组接口，当在用侧压力降到设定阈值，就能手动或者自动切换到备用侧，完全避免手术室、ICU这类关键区域供氧中断的风险。

　　从结构建模的细节来看，瓶身主体采用等直径圆柱拉伸的思路建模，底部圆弧封头、顶部锥形收口都按照实际钢瓶的冲压成型曲率绘制，不会出现生硬的直角转折；瓶顶的瓶阀手轮、安全泄压装置、连接螺母都按实物比例还原，运维人员拿到三维模型就能直接预判现场操作空间：比如手轮旋转的时候会不会碰到相邻的支管，接装减压器的时候扳手有没有足够的摆动空间。顶部的汇流总管采用分段拼接的结构，每一个分支三通的位置都和下方气瓶的接口一一对齐，支管采用短段金属软管连接，既可以补偿瓶体安装时的微小位置偏差，也能抵消高压充气时管路产生的振动，避免刚性连接长期受力出现焊缝开裂。

　　实际使用场景里，这套瓶组不需要配套复杂的土建基础，只要地面平整、承重满足满瓶重量要求，靠墙就位之后把瓶体用固定抱箍或者防倾倒链条连到后方的墙架上，就可以完成定位。三维建模阶段特意把防倾倒固定件的安装孔位也预留出来，施工方可以直接根据模型里的孔位在墙面打膨胀螺栓，不用现场反复测量定位。管路布局的时候把主输出管引向瓶组侧上方，远离地面可能积水的区域，也避免运维人员搬运钢瓶的时候磕碰主管道。控制箱体挂装在汇流管中段的醒目位置，面板上的压力表、切换手柄都朝向人员操作的通道，日常巡检的时候站在通道里就能直接读取两侧压力，不用挤到瓶体缝隙里。

　　不同于工业用气的简易汇流排，医用供氧的这套装置在结构上完全避开了油脂积聚的死角，所有管路内壁都做光滑过渡，没有突兀的凹槽容易积存杂质。分支管路上的密封件都采用氧气兼容的阻燃材质，建模时也把密封槽的尺寸按标准件规格绘制，后期采购备件可以直接通用。整套装置的外形尺寸既满足十瓶大储量的供气需求，又不会过度占用气瓶间的空间，瓶组前方留出的通道宽度完全符合消防安全要求，应急情况下人员可以快速疏散，也能方便地把满瓶、空瓶用小推车转运进出。在老院区改造项目里，这类标准化瓶组的三维模型可以直接导入气瓶间的土建模型里做碰撞检查，提前预判管路和墙面消防管、照明灯具的位置冲突，减少现场施工的返工量。
