多方位可调式铅笔平行标记工具

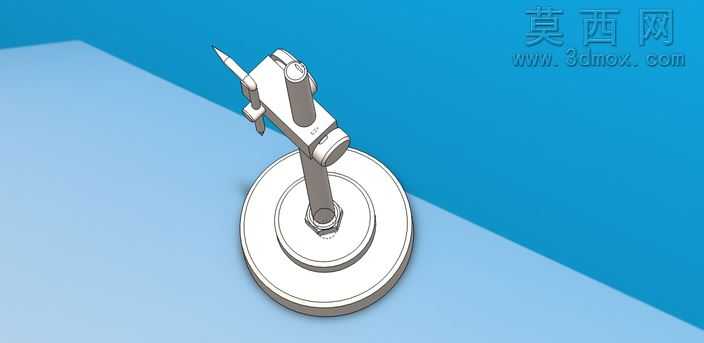

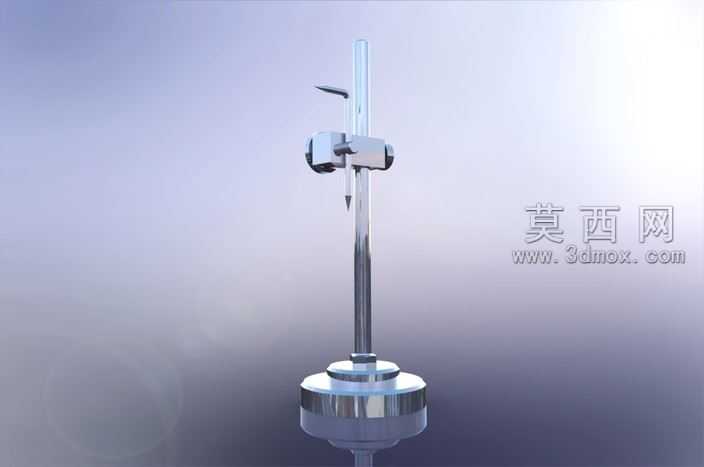

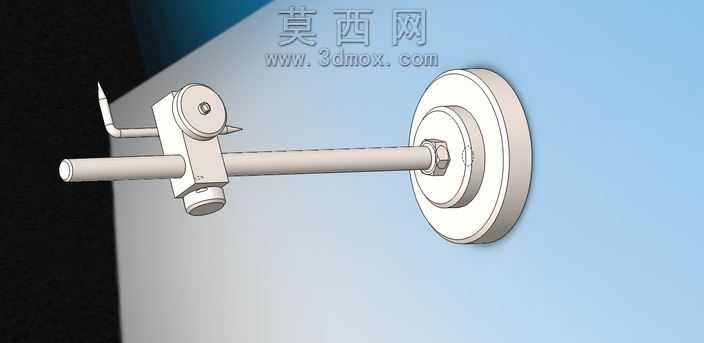

该作品是一款用于在圆棒类工件表面完成平行标记作业的手动工具，整体采用三维参数化建模完成全结构设计，建模过程中对各部件的装配公差、活动行程都做了精准的参数约束，确保各活动关节的调节动作顺滑无卡顿。模型整体分为圆形配重底座、垂直支撑立柱、角度调节锁紧机构、铅笔夹持固定组件四个核心部分，圆形底座采用加厚圆盘结构设计，底部做了平整化处理，能够为整个工具提供足够的放置稳定性，避免标记作业过程中出现偏移晃动；垂直支撑立柱通过六角锁紧螺母与底座实现紧固连接，既保证了连接强度，也支持对立柱高度进行一定范围的调节，适配不同直径规格的圆棒工件标记需求。上部的夹持调节机构采用多轴铰接设计，支持水平旋转、俯仰角度调节两个维度的动作，能够让夹持的铅笔在任意作业角度下都保持稳定的笔尖接触压力，铰接位置都设计了对应的锁紧旋钮，调节到目标角度后即可锁止固定，避免标记过程中出现角度偏移。铅笔夹持位采用弹性夹头结构，能够适配不同直径的常规铅笔，夹持力度适中，既不会夹断铅笔笔杆，也能避免标记过程中铅笔出现滑动移位。渲染阶段采用哑光工程塑料材质模拟工具主体的外观质感，金属锁紧部件采用磨砂金属材质，底座部分做了轻微的配重质感处理，整体渲染效果还原了实物的使用状态，蓝色背景搭配浅蓝工作台面的渲染场景，清晰突出了工具本身的结构特征。设计思路围绕低成本实用化的手动标记需求展开，摒弃了复杂的电动结构，全部采用纯机械手动调节结构，整体零件数量少，加工难度低，普通的机加工或者3D打印都可以完成实物制作，能够满足小型加工场景下对圆棒类工件进行平行划线标记的使用需求，不需要额外的复杂量具配合，单人即可快速完成调节和标记作业，有效提升小批量工件标记的作业效率。
