M3Vint圆头螺钉三维结构设计模型

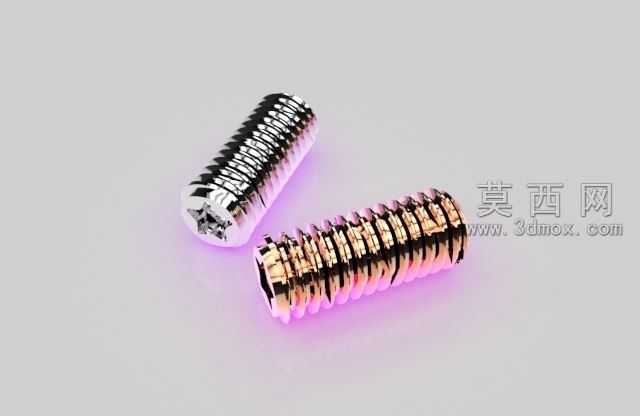

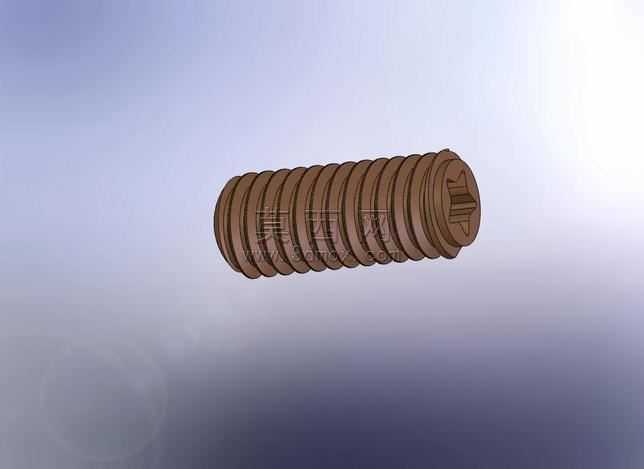

本模型为M3Vint规格圆头螺钉的三维参数化设计成果，建模阶段以机械设计手册中对应规格螺钉的尺寸参数为核心依据，采用SolidWorks软件完成全特征构建。建模过程中首先绘制螺钉头部的圆头截面轮廓，通过旋转凸台特征生成圆头基体，随后针对杆部螺纹结构，采用螺旋线扫描切除的方式完成真实螺纹牙型的构建，还原了螺纹的牙距、牙型角等关键参数，保证螺纹结构与实际加工标准完全匹配，避免简化螺纹带来的装配干涉问题。模型头部的驱动槽结构按照对应标准的尺寸完成切除特征制作，边缘处添加了符合实际加工工艺的微小倒角，还原了量产螺钉的工艺细节，避免锐边结构带来的应力集中问题。材质渲染阶段选用了碳钢氧化发黑的材质效果，调整了材质的粗糙度、金属度参数，还原了发黑处理螺钉的深棕金属质感，同时添加了柔和的环境光与定向光源，通过光影效果凸显螺纹的牙型起伏、圆头的曲面弧度以及槽口的结构细节，让模型视觉效果与实物高度一致。结构设计上严格遵循紧固件的力学性能要求，杆部与头部的过渡位置采用圆角过渡，优化了螺钉受力时的应力分布，避免装配拧紧过程中头部与杆部连接处发生断裂。整个模型采用全参数化建模逻辑，所有尺寸均关联全局参数变量，后续可根据不同的使用需求快速调整螺钉长度、螺纹长度、头部直径等参数，快速生成同系列不同规格的圆头螺钉模型，可直接用于机械装配的干涉检查、装配工艺模拟、产品结构验证等场景，也可作为紧固件类标准件模型导入各类机械设计项目中，提升整体装配设计的效率与准确性。
