卫浴空间给排水管线及洁具布局三维设计

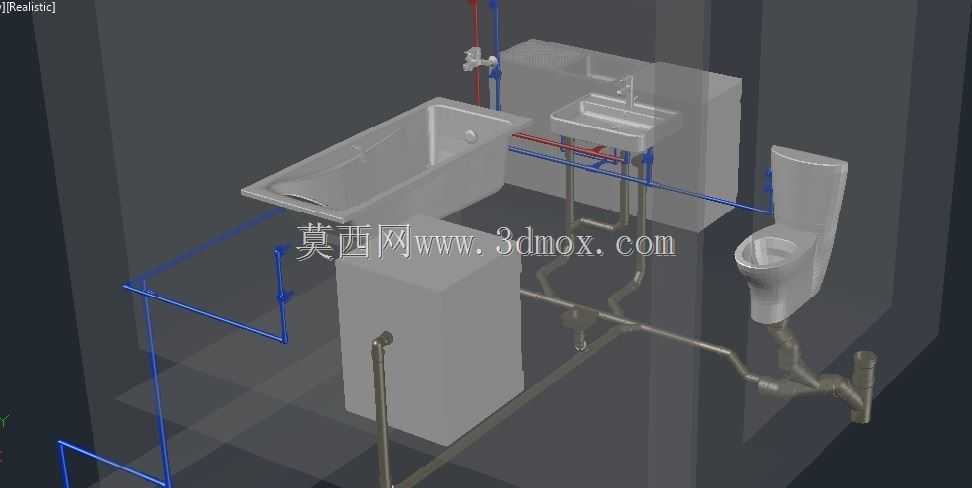

　　这套三维布局方案围绕紧凑型卫浴空间展开，把洁具选型、给排水走向、检修预留和墙体边界放在同一坐标系里校核，避免现场施工时出现管道打架、洁具开门受阻或排水坡度不足的问题。画面中可以看到浴缸、立柱式洗手盆、坐便器三类核心洁具，以及冷水、热水、污水三套管路的立体走向，红蓝管线分别对应冷热给水，金属色管路承担排水与通气功能。

　　从实际用途看，这类模型主要服务于住宅精装、酒店客房和小户型卫生间的方案深化。设计时先按建筑净空确定洁具中心线：坐便器前方需留出足够的落座与起身空间，两侧距墙或台盆保持操作余量；洗手盆台面高度结合人体工程学确定，盆体下方预留水封弯头和检修口；浴缸靠墙角布置以缩短给水管路，其裙边内部要容纳排水横管并保证坡度。

　　给排水设计是整套方案的重点。冷水立管与热水立管沿墙角竖向敷设，通过横支管分别接入浴缸混水阀、洗手盆龙头和坐便器水箱。热水管需考虑循环或保温路径，尽量与冷水管并行并保持间距，减少热损失。排水系统则依靠重力流，坐便器排污管管径最大，直接接入排水立管；洗手盆和浴缸排水先经存水弯形成水封，再汇入横支管，横管沿墙面或地面垫层敷设，坡向立管以保证自净流速。通气支路与排水立管相连，防止水封被负压破坏。

　　建模思路上，先以墙体、楼板和结构梁柱建立空间包络，再按产品样本尺寸调入洁具实体，随后从用水点反推管路：给水点标高依据龙头、水箱和混水阀接口确定，排水点则对照洁具排污口中心与地面完成面。管道转弯处采用弯头衔接，分支处使用三通，阀门设置在便于操作的检修位置，浴缸和台盆下方的角阀用于局部关断。所有管线在三维环境中做碰撞检查，重点核对横管与结构梁、墙体龙骨以及洁具柜体的干涉。

　　安装边界方面，模型明确了管道距墙距离、立管预留洞位置、楼板开洞孔径和洁具固定点。坐便器水箱背后预留进水角阀与软管空间，洗手盆台面下方留出排水弯管的安装高度，浴缸检修侧设置可拆口以便后期疏通。墙面完成面、地面防水层和瓷砖厚度都在净尺寸中扣除，确保管路不侵占装饰层。

　　对结构与机电设计人员而言，这种把洁具、管道和建筑空间合并表达的方式，能直观暴露二维图纸中难以发现的标高冲突，也便于向施工方交底冷热水管间距、排水坡度和支架位置，最终提升卫浴系统安装的一次成型率。
