市政供水减压室管路阀组三维结构

　　这套减压室三维结构主要面向市政供水管网、厂区二次供水、建筑给水系统以及需要稳定下游水压的管线节点，把土建腔室、进出水管道、调压阀件、旁通支路和检修空间放在同一模型里表达，设计人员可以直接核对设备布置、管道走向、阀门操作面和墙体预留洞之间的关系。实际工程中，减压室常设置在高压输水干管进入低压配水区域之前，上游来水压力较高，若直接接入用户管网，容易造成水表、龙头、软管、换热设备及消防支管超压运行。腔室内的核心阀组承担降压、稳压和断流检修功能，通过阀后压力反馈维持出口压力在设定区间，避免夜间低用水量时压力抬升，也降低高峰用水时末端压力跌落过快的问题。

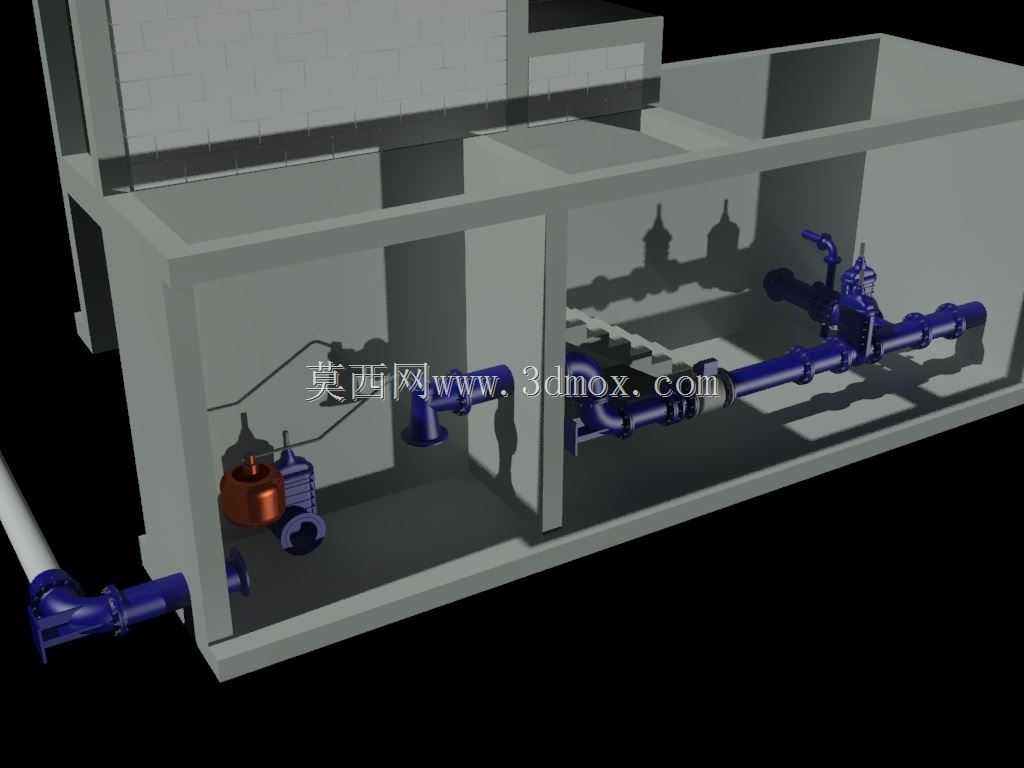

　　从模型呈现的布置看，管道沿腔室底层成组敷设，主通路保持较顺直的流向，弯头数量被控制在必要范围内，目的是减少局部水头损失。蓝色管路代表承压给水管道，端部与穿墙位置预留法兰连接边界，便于和室外埋地管或站内管段对接。主阀附近配置控制管路和附属阀件，铜色部件可用于表达泄压、排水或压力采集相关组件，这些小口径支路虽然尺寸不大，但在调试和维护中很关键：投运前可通过旁路和泄放点完成充水、排气，检修时可隔离主阀并排空腔室内残水，运行中也能为压力异常判断提供测点。

　　建模时先确定腔室净空与管道中心线，再反推阀门、法兰、弯头和支墩位置。墙体被分隔成不同功能区域，既容纳管组，也为人员通行和设备拆装留出通道。管道不能只按理想直线摆放，必须考虑阀门手轮或执行机构的操作半径、法兰螺栓的扳手空间、阀盖向上拆卸的高度，以及管道穿墙处防水套管的占位。若这些边界在三维阶段被忽略，现场往往会出现阀杆贴墙、法兰无法紧固、检修门开启后仍不能抽出阀芯等问题。该模型把阀组与混凝土腔室同步建模，能够在设计阶段直观暴露干涉点。

　　外形尺寸方面，减压室属于构筑物与工艺设备结合的节点，整体长宽高由设计流量、管径、阀组长度和安全检修距离共同决定。主管道沿腔室纵向贯通时，阀前应保留稳定流段，阀后也不宜立即设置连续弯头，以免扰动压力感应和流态。管道底部需要留出支墩或垫层高度，穿墙管外侧要结合覆土深度和防冻要求确定标高。腔室顶板、隔墙和人孔位置不能压在主阀拆卸路径上，门口宽度应满足阀体、法兰盘和短管整体搬运的最小需求。对于大口径管路，还要核算阀件重量对底部支撑的影响，避免管道自重和水锤荷载全部集中在法兰接口。

　　功能设计上，减压室不只是简单安放一个减压阀。合理的阀组通常包含上游切断阀、过滤或保护部件、减压主阀、下游切断阀、旁通管路、压力表接口和泄水装置。正常运行时，水流经主阀完成压力调节；主阀维护时，可通过旁通维持临时供水，或者在允许停水的工况下关闭前后阀门进行拆卸。压力表接口分别布置在阀前阀后，用于判断上游压力波动、阀后稳压效果和滤芯堵塞趋势。泄水点设在腔室低位，便于排空管道；若场地存在积水风险，腔室地面还应考虑集水和排水设施，防止阀件长期浸泡。

　　在行业应用中，这类结构不仅用于自来水公司的区域调压站，也常见于工业园区供水入口、高层建筑地下给水机房、暖通空调补水系统、消防给水转接点以及农田灌溉压力分区。不同场景对压降范围和流量特性的要求不同，但三维校核的重点相似：管道公称直径要与阀组通径匹配，流向标识必须清晰，阀件安装方向不能颠倒，控制管接口要保留拆装空间，旁通管与主管的高差不能形成气袋。模型中将阀门口径、管道长度、弯头位置和腔室墙体关系完整表达后，结构、给排水、土建和施工人员可以在同一视图下复核预留洞、支吊架、设备基础和检修通道。

　　设计思路上，腔室内管路优先采用靠墙但不贴墙的布置方式，管道与墙面之间留出法兰紧固和保温施工距离；主阀位于操作视线较好的位置，手轮或调节机构朝向通道；多根并行管道之间保持净距，避免保温层、法兰螺栓和支吊架相互冲突。对于可能产生水锤的系统，阀组附近应避免急弯和突然缩径，管道支架应具有足够刚度，穿墙处采用柔性防水构造。三维模型还可用于施工交底：直观展示哪一段是来水管，哪一段是出水管，旁路如何切换，泄水点朝向哪里，检修时人员站在哪个位置操作阀门。

　　安装边界的确定需要同时结合室外管网和室内设备。腔室外侧管道标高受冻土深度、道路覆土和排水坡度约束，内侧管道标高则受阀件最小安装高度、支墩厚度和地面检修空间影响。进出口穿墙套管应与管道中心线严格对齐，法兰不宜设置在墙体厚度范围内，否则后期螺栓紧固和密封更换都会受限。阀组顶部到顶板或梁底的距离要满足提升和检修需求，通道宽度还要考虑搬运工具和人员防护。通过三维方式把这些约束固化下来，可以在施工图阶段减少返工，也为后续同口径减压室标准化布置提供参考。
