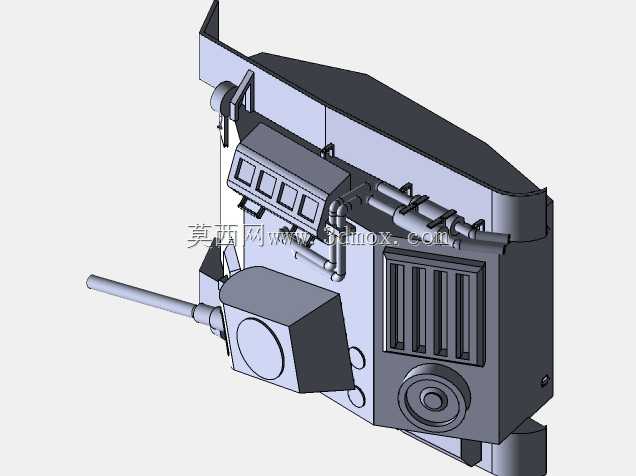

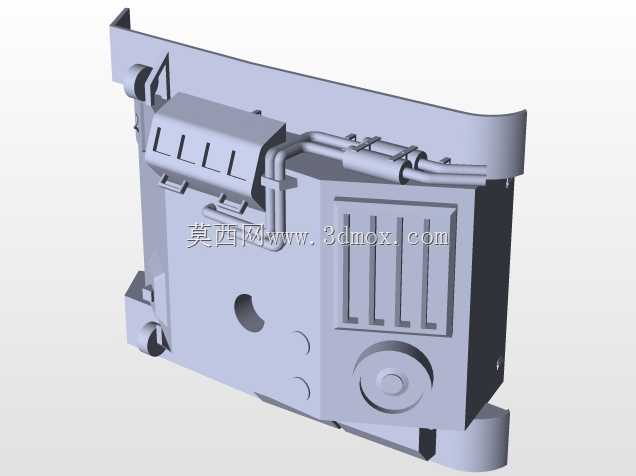

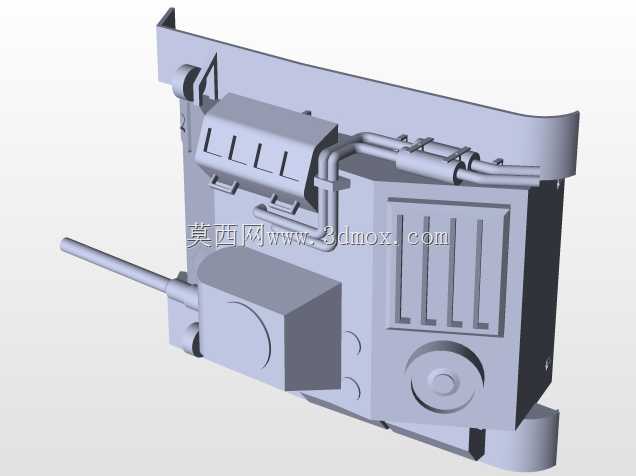

二战T70轻型坦克装甲作战装备结构

　　该套三维结构围绕二战时期经典轻型履带装甲作战载具展开，完整还原了T70坦克的整车布局逻辑，建模过程中优先梳理了实战场景下的核心约束：轻型坦克需要在前沿侦察、步兵火力支援、侧翼快速穿插任务中平衡机动能力、装甲防护与火力输出三者的权重，不能照搬中型坦克的厚重布局，也不能过度减重导致战场生存能力不足。整车采用动力舱后置、战斗舱中置、驾驶舱前置的经典布局，建模时首先划定履带行走系统的安装边界，两侧主动轮、诱导轮、负重轮的中心距严格参照实车比例设定，履带包络轮廓与车体侧装甲的间隙预留了悬挂跳动的冗余空间，避免越野工况下履带剐蹭侧甲板。车体上部的倾斜装甲结构是设计的核心要点，首上装甲采用大倾角布置，不靠单纯增加装甲厚度提升防护能力，

　　而是通过倾斜角度增大来袭弹头的跳弹概率，同时控制整车整备质量，保证轻型坦克的公路与越野机动性能。建模过程中对车体侧面的散热格栅结构做了独立拆分，格栅的通风开口朝向与动力舱散热气流走向匹配，既保证发动机工作时的进排风效率，又尽量缩小正面投影的开口面积，降低轻武器直射击穿散热系统的风险。炮塔部分采用低矮轮廓设计，整车火线高度控制在较低水平，伏击作战时可以减少暴露面积，主炮身管的俯仰轴线与炮塔座圈中心同轴，炮塔旋转过程中身管与车体首上甲板的干涉间隙经过校核，最大俯角状态下炮尾不会与战斗舱底板、乘员站位发生碰撞。车体外部附带的燃油箱、随车工具固定位、排气管路都按照实车装配关系排布，排气管从动力舱侧方引出后沿车体上表面延伸，排气口朝向车尾，

　　避免行车过程中废气倒灌进入乘员舱，也减少正面红外特征的暴露。行走系统的负重轮采用小直径多轮布局，配合扭杆悬挂的安装空间，在车体底甲板下方预留了足够的悬挂动行程，碾压泥泞路面、反坦克壕沟边缘时，负重轮的上下位移不会撞击车体底壳。建模时将整车拆分为车体焊接总成、炮塔总成、主炮组件、行走轮系、履带板块、动力舱附件六个独立子装配，每个子装配的配合面都保留了工程拆分逻辑：车体装甲板的拼接边对齐焊接坡口位置，炮塔座圈的配合直径预留装配公差，炮管与炮塔防盾的连接位还原了真实的耳轴铰接结构。从装备应用场景来看，这类轻型装甲载具不需要承担正面攻坚的重火力任务，核心用途是依托低单位接地压力在沼泽、雪地、泥泞路网通行，

　　弥补中型坦克无法抵达复杂地形的部署空白，前沿推进时可以作为侦察节点提前反馈敌方阵地火力点位置，伴随步兵推进时可以用主炮摧毁简易土木工事、轻型装甲车辆与敌方固定火力点。设计过程中没有为了外观效果添加无功能的装饰结构，所有外凸部件都有实际用途：车体侧面的圆形舱盖是驾驶员与机电员的出入舱口，炮塔顶部的观察窗对应车长的对外观察视野，车体后部的牵引挂钩用于战场拖救故障车辆，前装甲的拖曳锁扣配合牵引绳可以完成自救作业。外形尺寸的边界设定上，整车宽度控制在铁路运输装载限界以内，长度满足履带式车辆公路转运的板车装载要求，高度保证可以通过当时标准的公路隧道与简易桥梁限高，所有外伸的炮管、后视镜、附件固定架都没有超出整车运输宽度边界。结构建模时还考虑了战场维护的拆装逻辑：动力舱上方的装甲盖板可以整体掀开，不需要吊装整个炮塔就能完成发动机的日常检修与更换，侧装甲的散热格栅采用螺栓固定，战损后可以快速拆卸替换，行走系统的负重轮采用统一规格，战场抢修时可以互换备件，降低后勤补给的压力。整车的配重分布经过布局优化，动力舱后置平衡了前置主炮与炮塔的重量，整车重心落在履带接地段的中心区间，爬坡、侧倾行驶时不会出现首尾过载或者侧翻风险，履带的接地压强控制在轻型车辆区间，松软地形通行时不会出现过度陷车问题。
