拖挂式微型露营旅居拖车结构设计

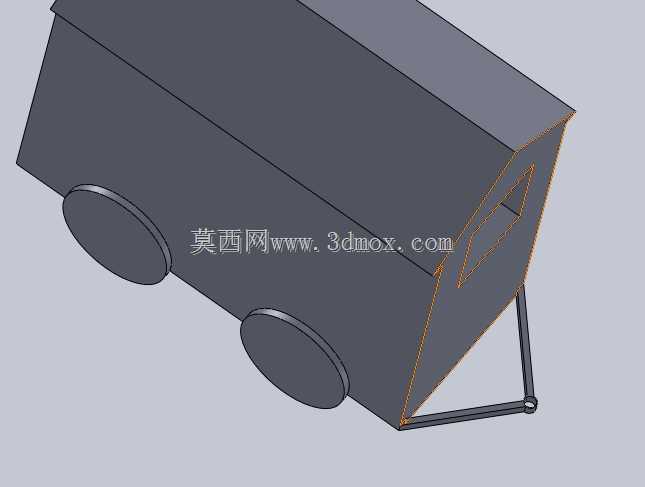

　　该三维结构作品呈现的是一款面向短途户外出行场景的微型拖挂式露营旅居单元，整体采用封闭厢体搭配双轮行走底盘的构型，定位为可由小型乘用车牵引、在郊野营地、近郊露营点、临时户外驻留场地使用的轻量化移动住宿载体。厢体主体采用近似长方体的封闭舱室布局，侧立面预留有窗体开口轮廓，前端设置三角牵引连接架，牵引架末端预留牵引铰接点位，可与牵引车辆的后拖挂接口完成挂接，整套结构在建模阶段就将行走、驻留、舱室容纳三类核心功能的边界做了清晰划分。

　　从实际使用逻辑来看，这类小型露营拖车不需要承担复杂的道路高速行驶工况，更多服务于铺装路面短途转运、营地内短距离移位、非硬化场地临时停放的需求，因此底盘部分没有采用多轴复杂悬架结构，而是在厢体下部左右两侧对称布置两个行走轮，轮体轴线与拖车行进方向垂直，轮组的安装位置经过重心匹配，落在厢体整体重心偏前的区间，保证牵引状态下牵引架承受的下压力处于合理范围，既不会因下压力过大导致牵引车尾部过载，也不会因下压力不足出现行驶过程中拖车摆尾的风险。厢体尾部下方设置有可收放的支撑腿结构，当拖车与牵引车分离、独立驻停时，可将支撑腿下放至地面，与两个行走轮共同形成三点支撑，完全抵消厢体的前后倾覆力矩，保证人员进出舱室、在舱内活动时厢体不会出现翘动或侧倾。

　　舱室部分的设计优先考虑紧凑空间的利用率，厢体内部净空可容纳单人卧床、小型折叠桌板以及迷你影音设备的摆放，侧墙开设的窗体既可以在驻留时完成舱内自然通风，也能为室内提供自然采光，避免封闭小空间的憋闷感。厢体的棱线全部做了直角折边处理，在实际生产中这种构型非常适配夹芯复合板材的拼接工艺：外墙板采用防水耐候的薄板材料，中间填充保温隔热芯层，内墙板使用轻质内饰板材，各块板材通过边角的结构型材粘接加铆接固定，不需要复杂的曲面蒙皮成型工序，既能控制整备质量，也能保证舱室的隔热保温性能，在昼夜温差较大的户外环境下，减少舱内温度受外界环境的影响幅度。

　　牵引架部分采用两根杆件从厢体前部左右下角向中心牵引点汇聚的三角构型，三角形的固有结构稳定性可以抵消牵引过程中产生的左右方向交变载荷，避免牵引架出现侧向变形，架体与厢体底部的连接点位延伸至厢体底板的横向骨架上，牵引冲击力不会直接作用在厢体壁板上，而是通过底板骨架分散到整个厢体承力结构，防止长期使用后厢体前部出现开缝变形。轮组的安装支座直接固定在厢体底部的纵向承重梁上，轮轴的安装高度经过匹配，保证厢体底板距离地面留有足够的通过间隙，在经过非铺装路面的小凸起、浅坑时，厢体底部不会与地面发生剐蹭，同时整车的重心高度控制在较低区间，拖行过程中的侧倾稳定性更好。

　　在结构建模的细节处理上，窗体的开口轮廓在厢体侧壁上做了闭合的边界裁切，后续工程细化时可沿开口边缘加装窗体预埋框，用来固定钢化玻璃或亚克力窗板，同时配套设置纱窗与防水密封胶条，满足雨天防水、夏季防蚊的使用需求。厢体顶部为完整的平面结构，后期可根据使用需求加装车顶行李架、小型太阳能电池板或者车顶置物平台，进一步拓展户外使用时的载物与自持供电能力。整车的外轮廓尺寸控制在小型拖挂挂车的常规边界内，宽度不超过普通乘用车的车身宽度，拖行时不会超出牵引车的视觉宽度范围，高度也控制在常规地下车库的限高以下，日常不使用时可以直接停放在普通车位或者车库内，不需要额外占用超大存储空间。

　　不同于大型自行式房车，这款微型露营拖车的结构全部采用极简的承力设计，没有冗余的复杂机构，底盘零部件数量少，日常维护只需要定期检查轮轴转动顺滑度、牵引铰接点的磨损量、支撑腿的锁止可靠性即可，使用门槛很低，既可以作为户外露营的专属移动小舱室，也可以经过内部布局调整后，作为野外临时作业点位的值守休息舱、户外临时储物方舱使用，结构的拓展适配性较强。
