一体式铸造齿轮箱壳体内部传动腔体结构

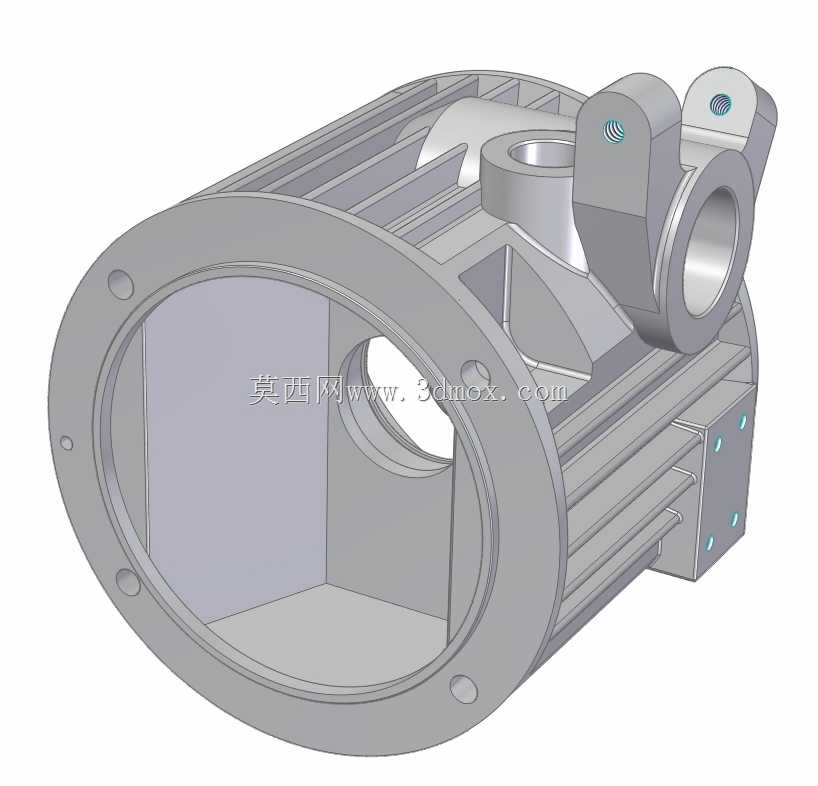

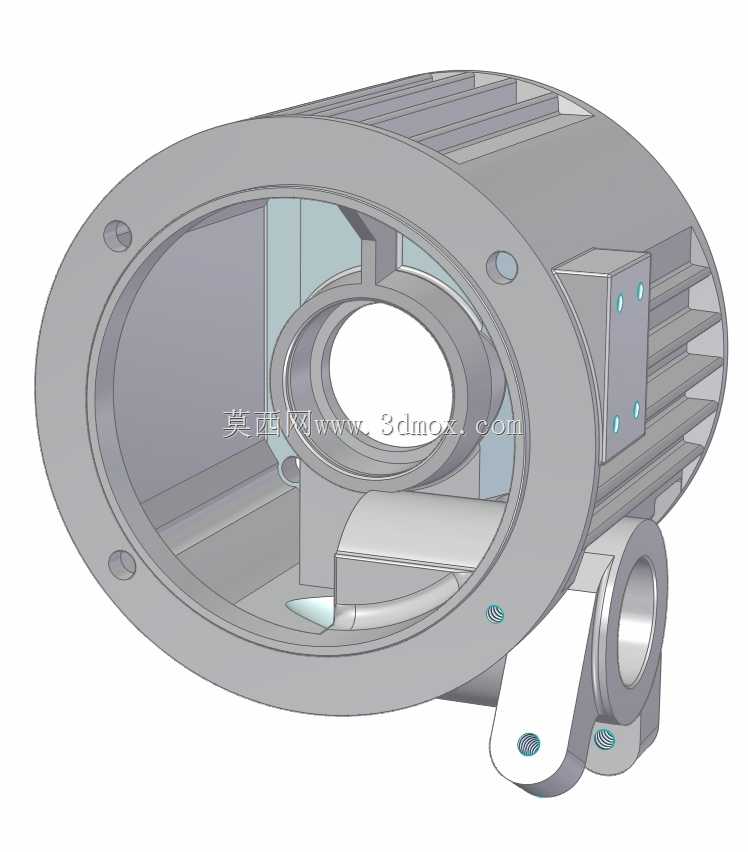

　　这套齿轮箱壳体采用一体化铸造成型的结构思路，主体腔体预留了大尺寸圆形开口，既作为内部齿轮副、传动轴装配时的操作入口，也可配合端盖完成腔体密封，开口端面上沿圆周均匀布置的螺纹安装孔，可直接匹配对应规格的密封端盖，孔位的同轴度与端面平面度在建模阶段就按照装配公差要求做了约束，避免后期端盖安装出现密封面贴合不严、运转漏油的问题。

　　壳体外侧沿轴向延伸出多道平行散热筋，在齿轮箱长期带载运行时，齿轮啮合、轴承摩擦产生的热量可以通过筋板大幅增加的散热面积快速散出，不需要额外加装冷却辅件就能满足中小功率传动场景的热平衡要求，筋板的厚度与间距也兼顾了铸造工艺的拔模斜度要求，避免铸件出现缩孔、应力集中开裂的缺陷。

　　腔体内部做了分层的轴承安装位设计，不同轴系的轴承座孔按照传动链的中心距要求精准定位，输入轴、中间轴、输出轴的安装基准面全部以壳体的主法兰端面为统一基准，保证装配后各齿轮的啮合侧隙、接触斑点符合设计规范，不会出现轴系平行度超差导致的齿轮偏磨、运转异响问题。腔体下部预留了储油空间，可容纳润滑齿轮与轴承所需的润滑油，内壁的导流结构能在齿轮运转带油时将润滑油引导至各个轴承配合位，实现飞溅润滑，无需额外配置强制润滑管路。

　　壳体侧下方延伸出带安装孔的固定支脚，支脚的安装面与主腔体的轴线平行，两个固定孔的间距按照常规传动设备的安装机架尺寸设计，可直接将齿轮箱固定在设备机架的安装平面上，支脚与主腔体的衔接位置做了加厚过渡处理，承载时的应力可以均匀分散，避免设备启停、负载冲击时支脚出现断裂。侧面还预留了外置部件的安装平面，上面的小孔位可用于安装透气塞、油位观察件或者传感器，方便后期运维时检查箱内油位、监测运行温度。

　　这类齿轮箱壳体多用于小型动力传输设备、轻工生产线的传动工位、小型输送设备的动力端，将电机输出的高转速低扭矩动力通过内部齿轮副减速后，转换为低转速大扭矩的输出动力，匹配后端执行部件的运转需求。建模过程中所有壁厚都保持均匀，转角位置全部做了圆角过渡，既符合铸造生产的工艺要求，也能消除尖角位置的应力集中，壳体的外部轮廓没有多余的突出结构，整体占用空间紧凑，在设备内部布置时不会和周边的管线、其他部件发生干涉，安装边界清晰，对接端的法兰尺寸、支脚安装孔距都可以直接对接常规的配套部件，不需要额外做转接改造。腔体内部的避让空间也提前做了校核，装入对应规格的齿轮、轴、轴承后，转动部件和壳体内壁之间留有足够的安全间隙，不会出现运转过程中剐蹭壳体的问题。
