蜂窝镂空环面多孔轻量化结构件

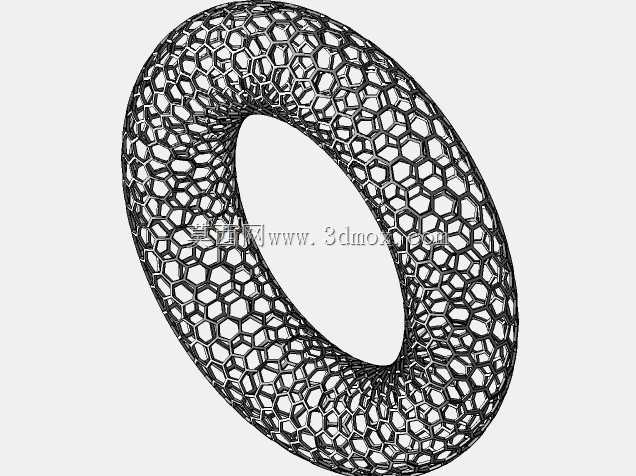

　　该结构件以闭合环形曲面为基础形态，在完整环体表面布置连续蜂窝状开孔，使原本实体的圆环转变为通透的网格骨架。整体轮廓保持环面的连续回转特征，内外侧均由不规则但相互衔接的多边形孔格组成，孔格边界形成承载肋条，肋条在环向与周向之间交错连接，能够把局部受力沿相邻网格逐步传递，避免单一截面集中承担载荷。

　　从实际使用角度看，这类结构并不以传统密闭零件的密封或承压能力为主要目标，而更适合用于轻量化展示件、教学模型、艺术装置骨架、设备外罩概念件以及增材制造工艺验证。环形本体可以作为展台中的悬浮造型构件，也可嵌入灯具、展示道具、概念产品外壳中；在机械教学场景中，它能够直观表达曲面拓扑、多孔结构、材料分布与刚度之间的关系，帮助结构设计人员理解在减少材料占用的同时如何维持基本形态。

　　外形边界由大环外径、内环孔径和环管截面直径共同决定。建模时需要先确定环面中心圆半径与管体半径，中心圆半径控制整体展开范围，管体半径决定环体粗细以及内部镂空空间。若用于桌面展示，外径可按展示空间设定，环管直径不宜过细，否则网格肋条在打印或加工后容易显得脆弱；若用于设备外部装饰罩，则需要根据周边支架、固定座和避让区域反推环面尺寸，保证外轮廓不与相邻部件发生干涉。

　　镂空孔格的设计重点在于孔形分布与肋宽一致性。环面曲率在内外侧存在差异，同一组孔格投影到弯曲表面后，实际面积和边线长度会发生变化，因此不能简单使用平面阵列。较合理的处理方式是在环面参数域上规划蜂窝网格，再映射到三维曲面，使孔格沿环向连续展开。孔与孔之间的肋条需要保持相对均匀的宽度，肋条过宽会降低通透效果并增加材料消耗，肋条过窄则会削弱整体抗变形能力。对于需要承载或频繁搬运的场景，可在环面背部、底部或安装连接区域适当增加肋宽，形成局部加强带。

　　该结构的受力特点与实体环件不同。实体环面依靠连续材料截面抵抗弯曲和扭转，而镂空环面主要依靠孔格边框组成的空间桁架传力。受压时，局部肋条可能发生屈曲；受侧向挤压时，外环与内环之间的网格会产生明显形变。因此若作为真实承载件使用，应结合材料弹性模量、肋条截面尺寸和孔格密度进行校核。若仅作为外观件，则应重点控制表面连续性、孔边顺滑度和打印支撑去除后的残留痕迹。

　　安装边界方面，环形构件通常需要在底部或背部设置固定点。直接在薄肋条上开孔锁紧并不合适，螺钉预紧力容易使局部网格断裂。更稳妥的方案是在环面非可视侧设置隐藏式安装座，安装座与若干条主肋平滑过渡，使固定力扩散到更大范围。若采用立式展示，可在底部设置两个支撑脚，支撑脚位置对应环面下部刚度较高的区域；若采用吊挂方式，则应在顶部设置加宽连接耳，并让连接耳沿环向延伸，减少单点牵拉造成的孔格变形。

　　从制造工艺看，这种连续蜂窝环面更适合采用增材制造方式完成。塑料件可关注层纹方向对孔边强度的影响，摆放时应让主要承载肋条尽量避免完全垂直于层间结合面；金属件则需考虑热变形、支撑去除和孔格内部粉末清理。环体内侧较深区域如果孔格过小，粉末或支撑材料不易排出，设计时应保证最小开孔尺寸满足清理要求。若采用数控加工，则实体材料去除量较大，且环面内侧刀具可达性差，通常只适合作为外观验证或分段拼装方案。

　　建模过程中，曲面厚度需要统一管理。镂空后的环面并非单片曲面，而是孔格肋条构成的薄壁实体，壁厚应随尺寸比例调整。小尺寸模型壁厚过小会导致成型不稳定，大尺寸装置若壁厚不足则会在搬运中产生弹性晃动。孔边位置可增加微小圆角，既降低应力集中，也能改善成品触感。环面内外缘不应出现突然断开的孔格，边界处应让肋条自然收束，保持整体轮廓完整。

　　在产品造型层面，蜂窝孔格带来强烈的通透感和秩序感，光线穿过环体后会形成复杂投影，适合展示结构美学。工程应用中则需要在视觉开孔率与结构刚度之间取得平衡：开孔率越高，质量越轻、视觉越通透，但肋条网络的稳定性下降；开孔率降低后，环体更接近实体结构，承载能力提高，但轻量化效果减弱。设计时可根据展示、防护、支撑或教学目的调整孔格尺寸，而不是单纯追求孔洞数量。

　　整体来看，该环面结构的价值在于把环形曲面、蜂窝拓扑和轻量化骨架结合在同一构件中。它既保留了环件圆润、连续、无尖锐端点的外形特征，又通过多孔网格减少材料并增强视觉层次。对于三维建模人员，重点在于控制曲面映射、孔格连续性、壁厚均匀性和安装区域加强；对于设备或装置选型人员，则应明确它更偏向结构展示与轻载造型，而非直接替代实心承力环件。
