户外立式双层置物烧烤炉结构设计

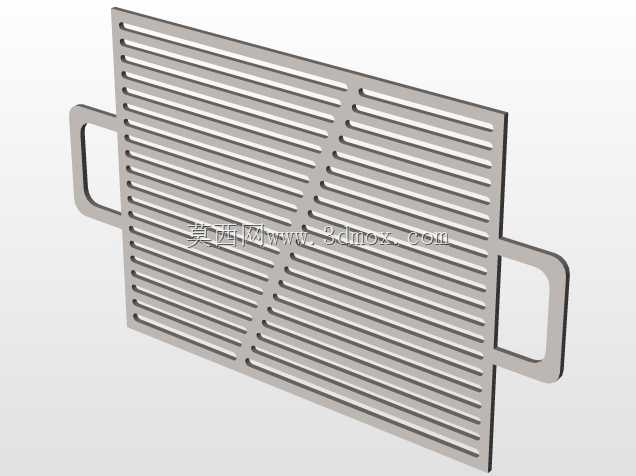

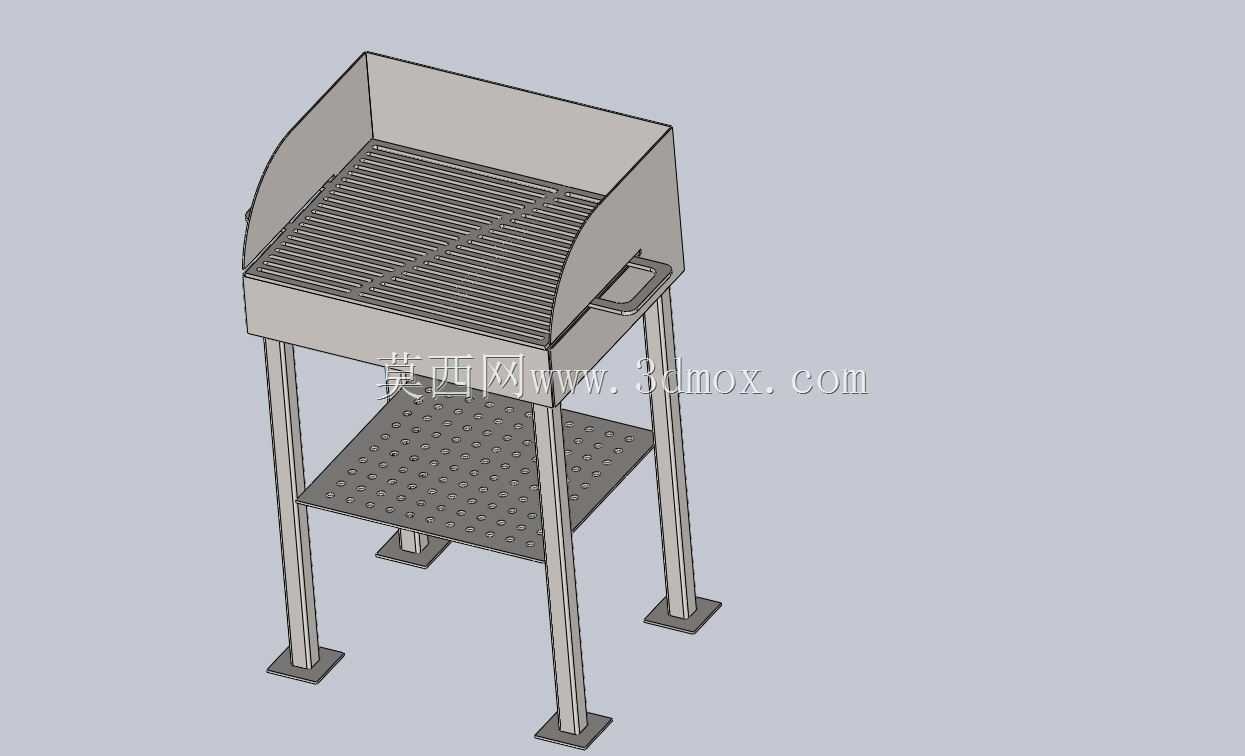

　　该烧烤设备面向户外聚餐、庭院烹饪、营地餐饮、夜市摊点及小型露天餐吧等使用场景，整体采用立式落地布局，将炭烤腔体、食材烤制网面、操作承托区与下层置物空间整合在同一机架内，避免传统简易烤架直接放置地面带来的操作高度不适、炭火受潮、周边杂物无处摆放等问题。炉体上部为半围合钣金腔体，后侧与两侧设置挡边，可在炭火热力向外辐射时形成遮挡，减少侧向风对炭火燃烧状态的干扰，同时阻挡炭灰向外飞溅，降低周边台面与地面被污染的概率。腔体正面预留开放操作面，使用者可直接观察食材烤制状态，翻面、撒料、调整炭火分布时无需挪动上部网面，操作路径顺畅。烤网采用平行栅条结构，栅条间距兼顾食材支撑与热力穿透，肉块、蔬菜、海鲜等食材放置后不会轻易掉落，

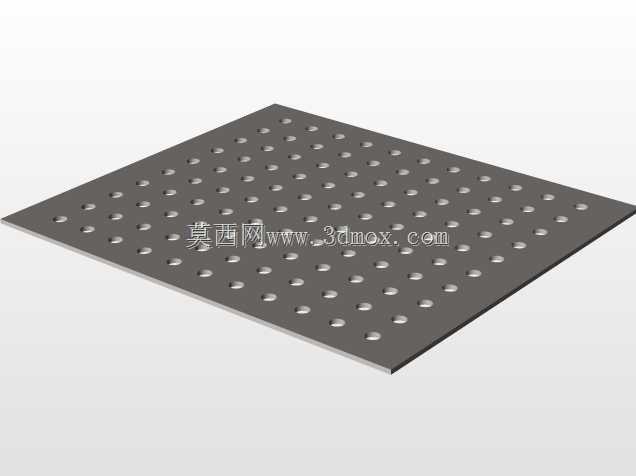

　　炭火产生的热辐射可直接穿过栅条作用于食材底部，油脂滴落过程中可沿栅条间隙落入下方炭腔，减少油脂在平面积存引发的大面积明火窜燃。炉体侧部设置外置把手，烤炉短距离移位时可通过把手配合支腿进行抬运，把手与炉身侧壁保持合理间距，钣金受热后手部握持区域的温度可得到一定缓冲。机架部分由四根立式支腿承担上部炉体全部载荷，支腿底部设置方形落地脚垫，脚垫接触面积大于支腿型材截面，设备放置在草地、水泥地、铺装地砖等不同地面时，均可降低支腿局部下陷或打滑的风险，支腿垂直布置使炉体承重路径直接传递至地面，满载炭火与食材时整体重心保持在支腿围合范围之内，侧向倚靠或翻动食材过程中不易出现倾翻。炉体下方设置带密集冲孔的双层置物板，板面冲孔既可以减轻整体自重，

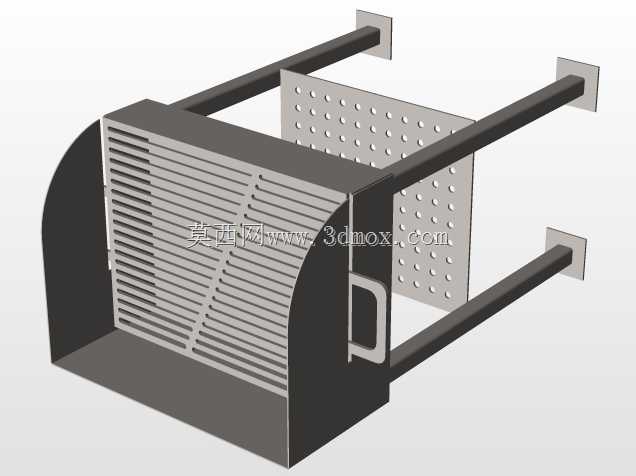

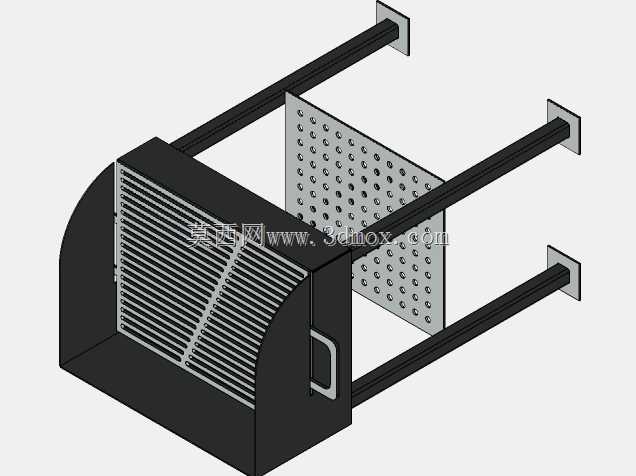

　　又能漏下洒落的调料碎屑与炭灰，置物板可放置备用炭块、烧烤夹、餐盘、调料瓶、锡纸等辅助物件，操作人员无需反复离开烤炉取放物料，出餐节奏更加连贯。置物板通过支腿上的连接位固定，板面与上部炉腔之间留出充足竖向空间，炭火向下辐射的热量经过距离衰减后，不会对下层存放的普通塑料餐具、包装食材造成烘烤损伤。从结构建模思路来看，炉腔钣金件优先采用等壁厚折弯成型，侧板与背板通过折边拼接形成刚性框体，减少零散紧固件数量，焊接或螺栓连接位置集中在边角受力区，热变形对烤网安装平面的影响更容易控制。烤网框架搭放在炉腔顶部的限位边沿上，限位边沿可约束烤网水平窜动，需要清理炭灰或更换不同栅条密度的烤网时，可直接向上取出，维护拆卸流程简单。支腿与炉体底部框架、

　　下层置物板之间采用直角连接，各连接节点的受力方向以竖向承压为主，建模时可优先校验支腿压杆稳定性、脚垫接地比压、置物板中点受载挠度以及炉腔侧壁在高温下的薄板变形量。安装边界方面，设备占地范围由四根支腿的脚垫外轮廓决定，上部炉腔的平面尺寸略大于支腿跨距，现场布置时需在炉体正面预留操作人员站立与翻烤动作空间，侧部把手一侧预留抬运与通行距离，背部挡边与帐篷布、遮阳伞、墙面等易燃物之间保留足够散热间距。炉体操作高度按照普通人站立烤制时的手臂自然高度设定，长时间翻烤食材时腰部与肩部负担更小，下层置物板高度兼顾站立取物与腿部活动空间，脚部不会在靠近炉体时频繁碰撞板边。炉腔内部可根据使用需求铺设炭盆或分隔炭区，形成高温直烤区与低温保温区，烤网栅条的方向与正面操作方向匹配，食材沿栅条排布时翻面轨迹更顺手。整体结构没有复杂传动与电控部件，制造环节以钣金切割、折弯、焊接和表面耐热处理为主，后期维护重点集中在烤网锈蚀变形、脚垫磨损、钣金漆面高温脱落等部位，三维结构中各零件拆分清晰，便于在实际项目中调整炉腔容积、支腿高度、置物板层数和烤网开孔密度，以适配家庭庭院、户外营地、商用摆摊等不同负载与使用频率要求。
