农用液压侧向分蘖作业挂载机构

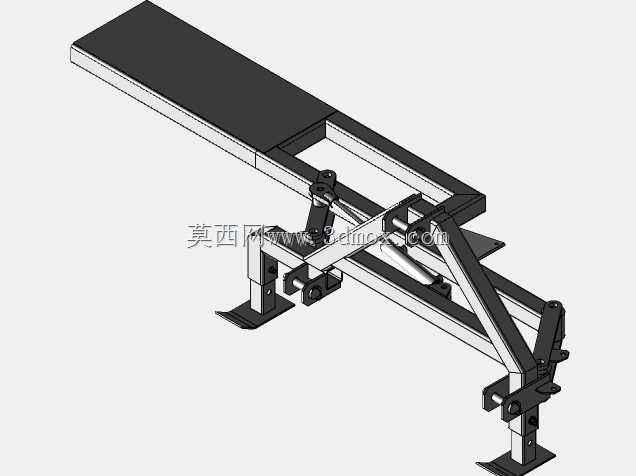

　　这套侧向分蘖作业挂载机构，主要适配水田、旱田整地后期的作物行间分疏、垄侧整理作业场景，在水稻分蘖期、旱作作物中耕期，挂载在拖拉机后侧三点悬挂位，依靠液压动力驱动摆臂完成侧向推分、垄边整理动作，替代人工下田梳理作物行间拥堵、秸秆残茬堆积的作业环节。从结构布局来看，整机采用长条形主承载梁作为基础骨架，主梁上方铺设整块防滑承载平板，平板既可以作为作业时机具的配重安装基面，也可供田间临时放置小型作业工具、检修配件，主梁框架采用矩形型钢拼焊成型，框架内侧预留液压油缸、传动连杆的安装空位，所有铰接点位都设计了带衬套的销轴连接结构，避免田间泥水进入铰接面造成异常磨损。

　　驱动部分采用单根横向布置的液压油缸作为动力源，油缸两端分别铰接在固定主梁座和摆动工作臂上，油缸伸缩时通过四组联动连杆把直线推力转化为工作臂的侧向摆转动作，摆臂末端预留作业机具的快装法兰位，可以根据不同作业需求换装分禾齿、拢草板、垄面修形刮板等不同工作部件。整个机构的支撑立柱设计在主梁靠近拖拉机悬挂点的一侧，立柱底部带可调高度的支撑地脚，机具脱离拖拉机停放时，地脚落地承担整机重量，避免铰接臂长期悬空受载变形；立柱上的悬挂连接座完全匹配农用拖拉机标准三点悬挂尺寸，上悬挂点、两个下悬挂点的孔位间距符合通用农机挂载规范，不需要对拖拉机后悬挂做额外改装就能完成挂接。

　　设计过程中首先考虑田间作业的载荷特性：侧向分蘖时工作臂会受到作物秸秆、泥土的反向冲击，因此所有连杆板材都采用折弯加强结构，铰接耳板采用双面贴焊工艺，避免单侧焊接在长期交变载荷下出现开焊断裂。液压管路沿主梁内侧走线，管路段全部预留管卡固定位，避开摆臂运动的干涉区间，油缸全行程伸出和收回时，连杆机构都不会和主梁、承载平板发生碰撞，运动包络在三维建模阶段就做了全行程干涉校验，摆臂的最大侧向伸出距离可以覆盖作物行间六十到八十厘米的作业宽度，作业时拖拉机不需要频繁贴边行驶，就能完成靠近田埂侧的作物分疏作业，减少拖拉机轮胎压伤作物的概率。

　　安装边界方面，整机沿拖拉机行进方向的长度控制在一米八以内，侧向最大展开宽度不超过一米二，挂载后整机的重心落在拖拉机后悬挂的额定承载范围内，不会因为机具过重导致拖拉机前轮附着力不足。主梁上的承载平板厚度预留六毫米的安装余量，用户如果需要额外增加配重块、加装小型施肥组件，可以直接在平板上钻孔固定，不需要额外焊接加强支架。所有铰接销轴都设计了黄油嘴预留位置，日常保养时可以直接在停机状态下向衬套接触面注入润滑脂，适应田间高湿度、多泥沙的恶劣作业环境。机构的摆臂行程终点设置了机械限位块，即使液压系统出现压力过载，摆臂也不会超出设计摆角，拉扯液压油管或者撞弯主梁结构。和普通固定式分禾机具相比，这套液压驱动的侧向机构可以在作业过程中随时通过液压阀调整摆臂伸出位置，遇到田间障碍物、作物密度突变的区块，可以实时收回摆臂规避碰撞，作业灵活性远高于刚性固定的分禾架，整体结构没有复杂的齿轮传动部件，农户日常检修只需要定期检查销轴磨损、油缸密封情况，维护门槛很低，非常适合中小型农田的中耕整理作业使用。
