三向直角方管拼接连接构件设计

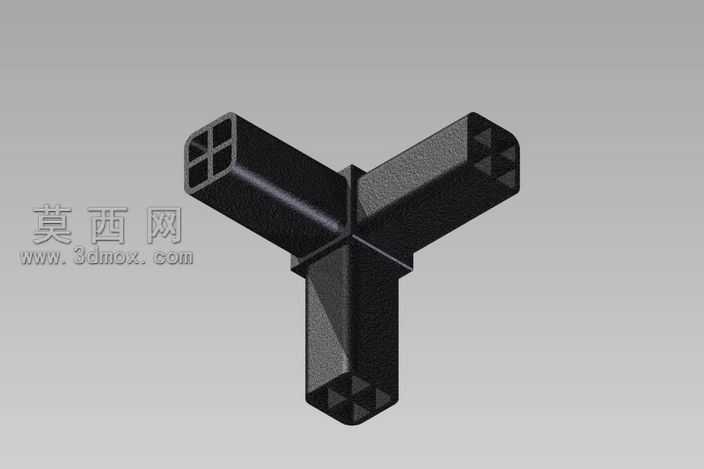

该三维模型采用参数化建模方式完成，整体为三向正交的直角连接结构，适配方形截面管材的拼接组装需求。建模阶段首先以中心交汇点为基准，分别沿X、Y、Z三个正交轴向拉伸生成等长度的连接臂结构，每个连接臂的外端面设计有与方管内截面完全匹配的十字形定位卡槽，卡槽尺寸与常规方管的内部加强筋结构对应，可实现管材插入后的快速定位，避免组装过程中出现轴向转动或偏移问题。模型整体做了等壁厚处理，所有棱边位置添加了统一半径的圆角过渡，既可以降低注塑或铣削加工过程中的应力集中问题，也能避免组装使用时尖锐边角造成的划伤风险。材质配置阶段选用哑光黑色工程塑料作为基础材质，添加细微的磨砂颗粒纹理提升表面质感，同时调整材质的反光度与粗糙度参数，模拟实际注塑成型后的表面效果，渲染阶段采用三点布光方案，主光源从斜上方投射突出结构的立体轮廓，辅助光源补充暗部细节避免结构死角过暗，背景选用中性灰色调突出模型主体。设计过程中充分考虑了不同加工工艺的适配性，若采用塑料注塑工艺，模型所有面均做了拔模斜度处理，方便脱模工序操作；若采用金属或实木加工，结构无复杂异形曲面，可通过常规铣削设备快速加工成型。该连接件可广泛应用于办公置物架、仓储货架、简易梳妆台、模块化展示架等产品的组装场景，三个方向的连接臂受力均匀，中心交汇位置做了加厚处理，可承受多方向的载荷作用，十字卡槽结构在组装时可搭配胶水或螺丝进行二次固定，大幅提升整体结构的连接稳定性，无需额外焊接工序即可完成框架结构的快速搭建，适配不同材质的方管材料，具备较强的通用性与实用性。
