架子鼓右侧镲架支撑结构三维设计

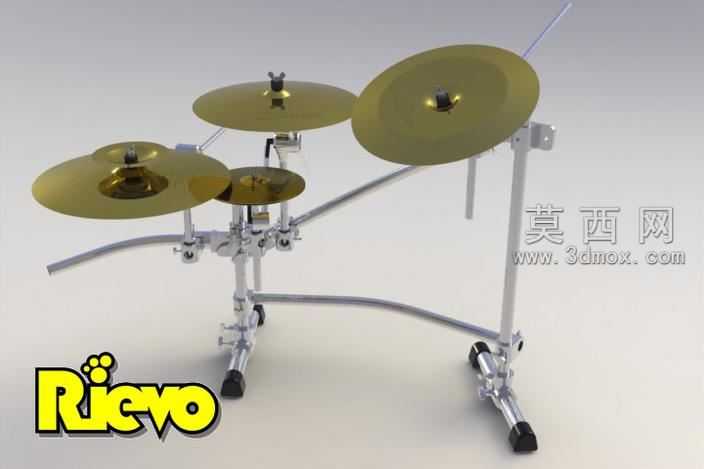

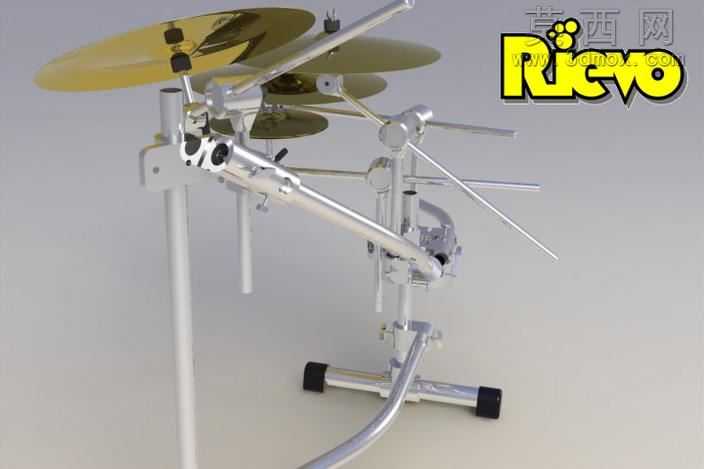

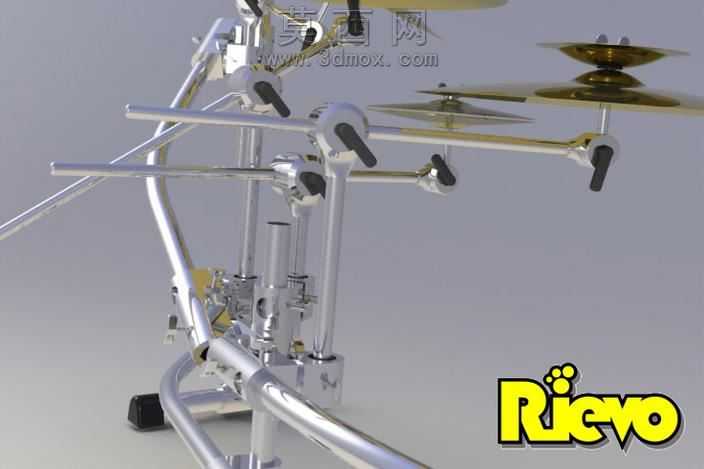

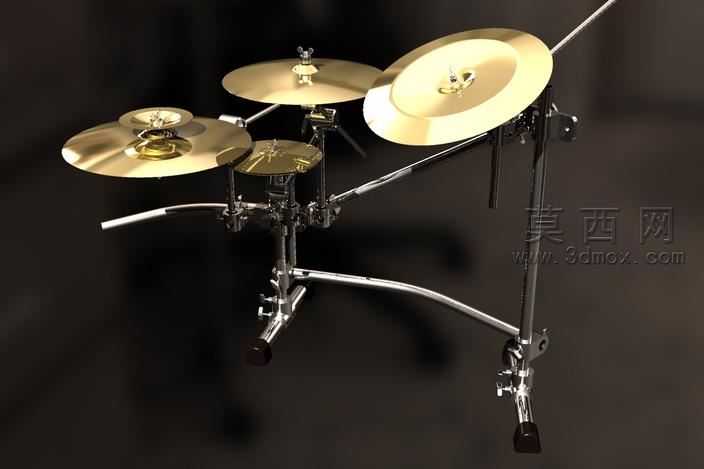

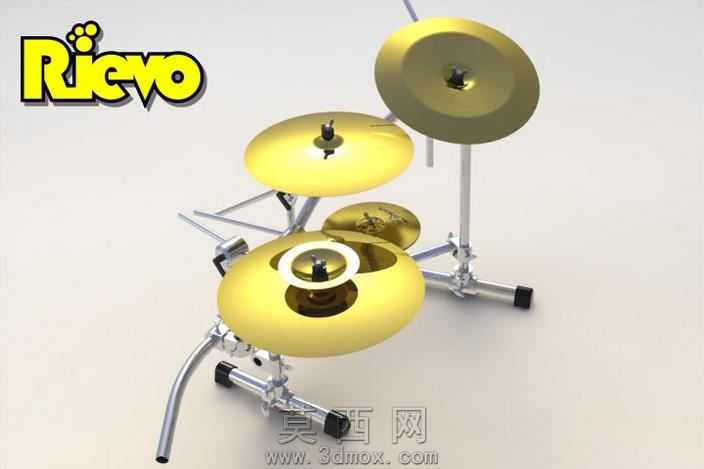

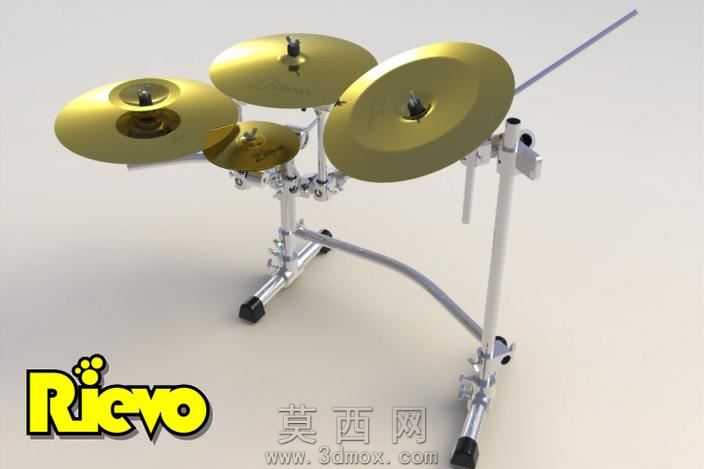

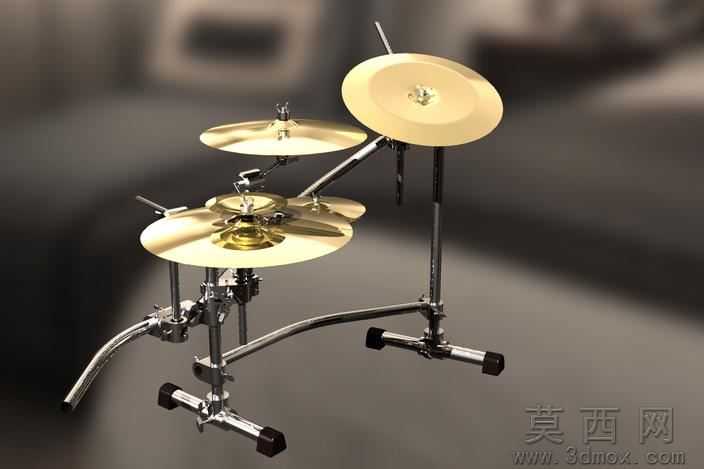

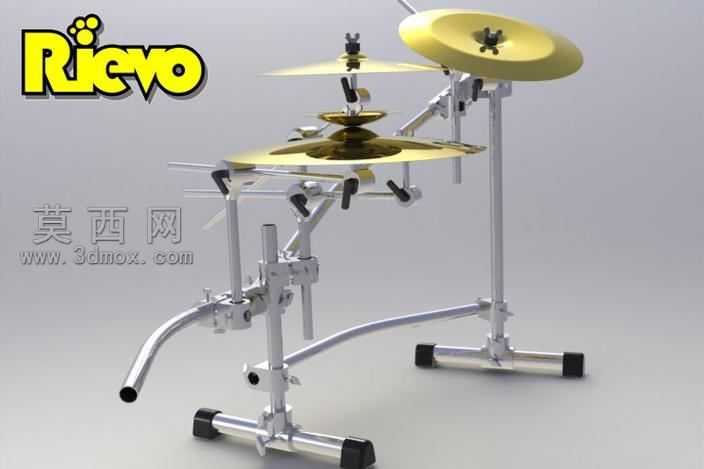

本作品为架子鼓右侧扩展镲组的支撑支架三维建模成果，建模过程采用SolidWorks完成全参数化结构搭建，首先依据架子鼓扩展镲位的实际安装需求，确定支架的整体布局为弧形跨接式结构，避开底鼓、踩锤等核心演奏部件的操作空间，同时保证多片镲片的安装高度、倾斜角度可灵活调节。建模阶段先完成底部支撑脚的结构设计，采用橡胶防滑脚垫搭配金属调节螺杆的结构，保证支架放置时的稳定性，同时可适配不平整的地面场景；主支撑臂采用高强度金属管材的参数化建模，通过多段铰接结构实现横向、纵向的位置调节，每处铰接位置都设计了对应的锁紧旋钮结构，模拟真实五金支架的锁紧固定逻辑，保证调节后位置不会发生偏移。镲片安装座部分还原了真实的毛毡垫、金属压盖、调节螺母结构，既保证镲片安装后可自由晃动发声，又能通过螺母调节松紧度适配不同演奏风格的需求。材质渲染阶段，金属支架部分采用镀铬金属材质，调整反射参数模拟真实五金件的亮面金属质感，脚垫部分采用哑光黑色橡胶材质，铰接旋钮采用磨砂塑料材质，镲片部分采用铜合金材质，调整表面粗糙度模拟镲片经过加工后的金属纹理，同时添加轻微的做旧效果还原真实使用后的质感。设计过程中充分考虑支架的受力结构，主支撑臂的弧形走向经过受力优化，在保证轻量化的同时避免安装多片镲片后出现结构变形，所有连接部位的尺寸都按照通用五金支架的标准参数设计，可直接对接市售的常规架子鼓配件，具备实际生产参考价值。渲染输出阶段采用工作室光照环境，通过多角度打光突出金属部件的反光质感，同时清晰展示支架的整体结构和各部件的连接关系，完整呈现右侧镲架的扩展安装逻辑和结构细节。
