3.5毫米音频插孔四脚直插式连接器

　　这类3.5毫米音频插孔在消费电子和工业控制板卡上的使用频率相当高，从早期的随身听、有源音箱，到现在的工控面板、测试仪器、车载影音模块，凡是需要接入模拟音频信号或者作为调试耳机输出口的场合，基本都能见到同结构的插座。它承担的核心任务是把外部三段式或四段式音频插头的触点可靠转接到PCB走线，同时在插头反复插拔的过程中保持接触电阻稳定、机械定位不松动。

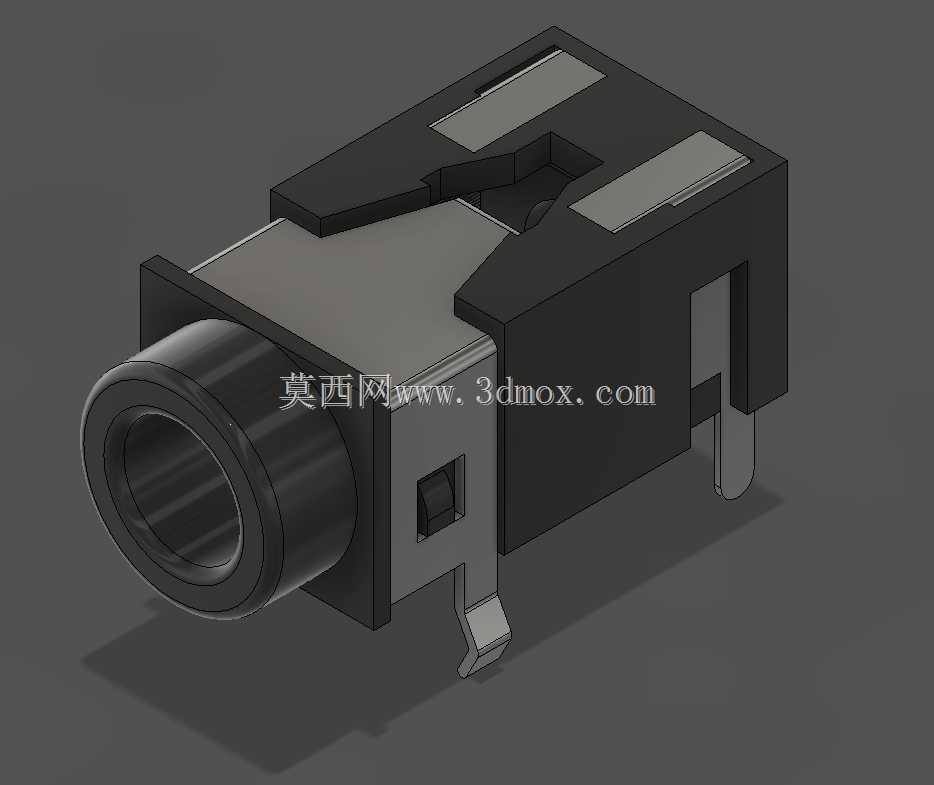

　　从结构上看，这个型号采用的是卧式侧插布局，插孔轴线平行于电路板平面，插头从设备外壳侧面水平插入。这种布置相比竖直顶插的方案，更适合面板较薄、内部纵深有余量的机箱，插拔力沿板平面方向传递，不会对焊点形成持续的上拔力矩，对PCB的机械强度要求也更友好。外壳主体为黑色绝缘塑壳，内部嵌装金属接触弹片与屏蔽壳体，前端圆筒形插口是插头导向与定位的关键部位，圆筒内径按3.5mm插头标称尺寸配合，入口处做了倒角，便于盲插时插头顺利滑入。

　　接触端子部分采用4位置焊接设计，对应立体声左声道、右声道、公共地以及带麦克风功能时的检测/麦克风极，端子以RA通孔形式引出，也就是直角弯脚穿过PCB金属化孔后再波峰焊或手工焊接。通孔插装的好处在于焊点既承担电气连接又提供机械锚固，面对频繁插拔的侧向力时，焊盘不容易像贴片器件那样被掀起。四个弯脚在塑壳底部按固定间距排成两列或一列，建模时需要严格对照实物量取脚距、脚宽与伸出长度，确保封装库中焊盘位置、孔径与实物一一对应，否则打样回来会出现插不进去或顶壳的问题。

　　除了信号引脚，壳体两侧还延伸出固定脚（定位柱），这两个较宽的金属脚同样穿过PCB并焊接，主要作用是把整个插座牢牢锚定在板上，并把金属外壳接地，形成对音频信号的屏蔽，降低外界电磁干扰窜入微弱音频回路引起的底噪。建模时这两个固定脚的位置、开孔尺寸往往是新手容易忽略的地方，它们决定了插座贴板后是否平整、外壳是否与板面留有规定间隙。

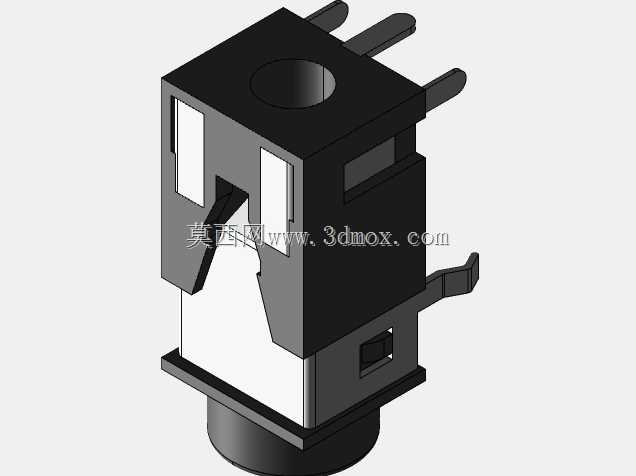

　　设计思路上，这类连接器围绕“插拔寿命”和“接触可靠性”两个指标展开。内部弹片一般采用弹性铜合金冲压成型，表面镀金或镀镍，插头插入时弹片被撑开产生正压力，保证触点贴合；塑壳则用耐温、绝缘的工程塑料，以耐受回流或波峰焊接时的高温而不变形。外壳顶部可以看到弹片与壳体的装配窗口，这些结构在三维建模时都应如实还原，便于检查内部干涉、评估弹片行程。

　　外形与安装边界方面，建模需要重点把控几个尺寸链：插孔中心轴线相对PCB板面的高度，这决定了设备外壳开孔中心与插座是否对正；插座本体的总长度、总宽度与总高度，用于核算板上布局空间和与周边元件的安全间距；前端圆筒的外径与伸出长度，关系到外壳开孔孔径和插座到外壳内壁的距离；底部弯脚的跨距、脚端伸出板面的长度，则直接给出PCB封装的焊盘坐标与孔径。布局时还要在插口正前方留出插头插入所需的直线空间，顶部和侧面预留弹片、壳体的避让区，避免与高大电容、接口外壳发生干涉。

　　在整机装配中，这个插座通常贴靠面板内侧安装，插孔对准外壳上的圆孔，外围可加密封圈或防尘盖用于便携设备。做结构设计时，把该三维模型调入整机装配，既能验证插头插拔路径上是否有筋位阻挡，也能核对焊接引脚与底层走线、过孔的对应关系，从而在开模和投板前把干涉、错孔、对不准面板等常见问题提前暴露出来。
