西里尔文门牌标识牌雕刻线稿

　　这套线稿围绕办公及公共空间门扇外侧的文字标识展开，核心用途是在房间入口处快速传递房间功能信息，常见于行政办公室、设备机房、管理间、诊疗室、教学用房等需要明确空间属性的场所。门扇标识在实际工程中并不只是装饰件，它承担着导视、分区、权限提示和运维识别的作用：外来人员可通过门牌判断房间用途，内部巡检人员能够依据文字内容快速定位管理区域，消防疏散与日常维护时也能减少误开门、错进入的情况。

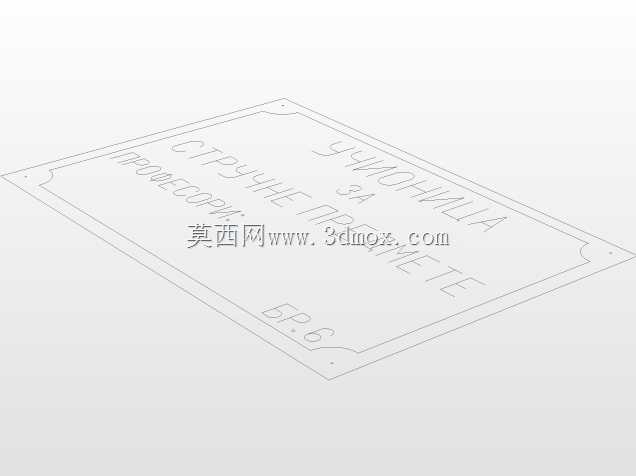

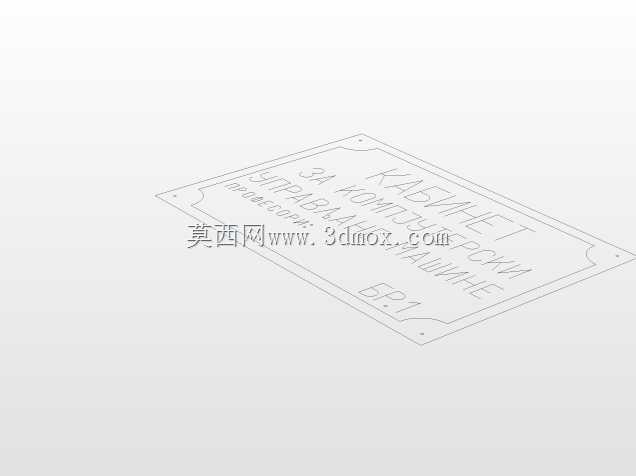

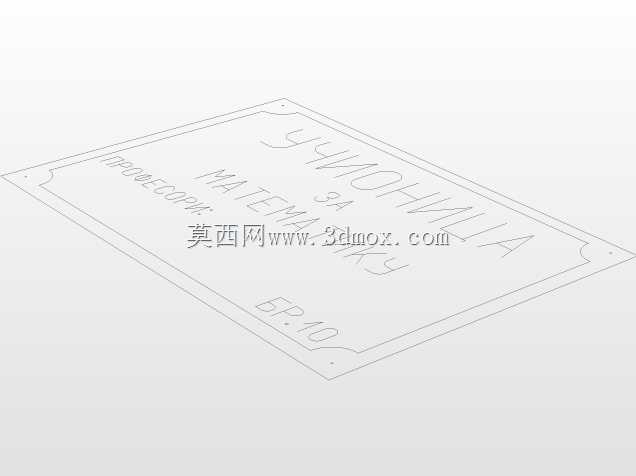

　　从结构表达上看，图纸采用平面线框方式呈现，整体轮廓接近长方形薄板，四角设置安装孔位，孔位与板边保留均匀边距，便于使用螺钉、铆钉或双面固定件安装在木门、金属门、抹灰墙面或复合板隔墙表面。外形尺寸控制在约A4规格范围内，长边约300毫米、短边约210毫米，这一尺寸与人在走廊中正常站立观察的距离相匹配：文字不会因过小而难以辨认，也不会因牌面过大而侵占门扇开启空间或与门把手、闭门器、门禁读卡器发生干涉。

　　牌面文字采用西里尔字母排版，内容指向房间名称与功能说明。线稿中将字母笔画、字高、字距和行间距以连续轮廓表达，适合转入切割、雕刻或蚀刻工艺。若用于亚克力或PVC板材，可沿文字轮廓进行V型雕刻、填漆或镂空背衬；若用于不锈钢、铝板等金属薄板，可依据线稿进行激光刻字、化学腐蚀或丝印定位；若用于木质门扇，也可将轮廓作为CNC镂铣路径。图纸把牌面边框、内部分行文字和四角孔位放在同一平面体系中，工艺人员能够直接根据材料厚度选择雕刻深度、刀具直径和固定方式。

　　设计思路上，门牌并未采用复杂立体造型，而是强调识别效率与加工便利性。长方形外框给文字提供稳定边界，四角孔位避开主要文字区域，安装后受力点位于牌面边缘，不会压断字母笔画。文字区域集中在牌面中部，四周留白充足，即使近距离拍摄或走廊侧视，也能保持较高可读性。多组不同词汇的线稿可分别对应不同房间，例如管理室、机房、工作间等功能空间，使用者只需在同一牌体规格下替换文字内容，即可形成统一的导视系统。

　　在安装边界方面，需要重点核对门扇五金件的位置。若门牌安装在门扇开启侧，应与门把手、锁体盖板保持足够间距，避免手部抓握时碰撞；若安装在门楣附近或门旁墙面，则需确认墙面预埋层、门框包边和消防设施的位置。300×210毫米的牌面在常规办公门上具有较好的适应性，但在窄边钢质门、玻璃隔断门或带横向视窗的门扇上，应先复核可用平面宽度。对于需要频繁擦洗的公共区域，可选择金属或硬质塑料板材；对于临时办公区，可选用较薄板材并采用可拆卸固定方式，以便房间功能调整后更换。

　　从建模和出图角度看，这类标识件虽然结构简单，但对轮廓连续性、文字转曲和孔位一致性要求较高。文字线条不能存在自交、断点或重复线段，否则雕刻路径会出现重复走刀或漏刻；四角安装孔应保持同径，并与外框形成对称关系；牌面外轮廓需要保留材料加工所需的安全边距。实际生产前，还应结合材料厚度核对雕刻深度：薄板过深雕刻会降低强度，厚板过浅则文字对比度不足。通过统一牌体尺寸、孔位和文字排版规则，可以在多层建筑、厂区办公室或公共服务空间中形成规范、清晰、便于维护的门扇标识体系。
