医用呼吸管路转接喉嘴结构设计

　　这款呼吸管嘴的核心定位是医用呼吸回路里的转接喉件，主要用在急救通气、临床氧疗以及简易呼吸支持场景中，衔接不同口径的呼吸管路、面罩端或者通气阀件，解决临时救治场景里管路接口不匹配、转接处密封不严的实际问题。在基层急救、临时隔离病区或者应急医疗物资筹备场景中，标准化通气配件有时无法覆盖全部接口规格，这类可快速成型的转接件就能补上适配缺口，不用等待非标配件开模，短时间内就能完成制作投入使用。

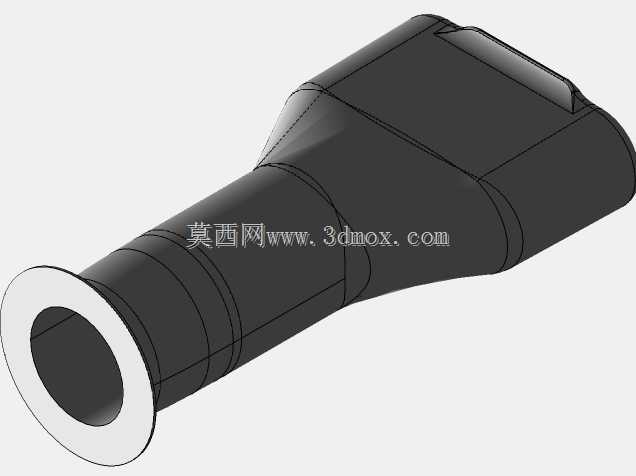

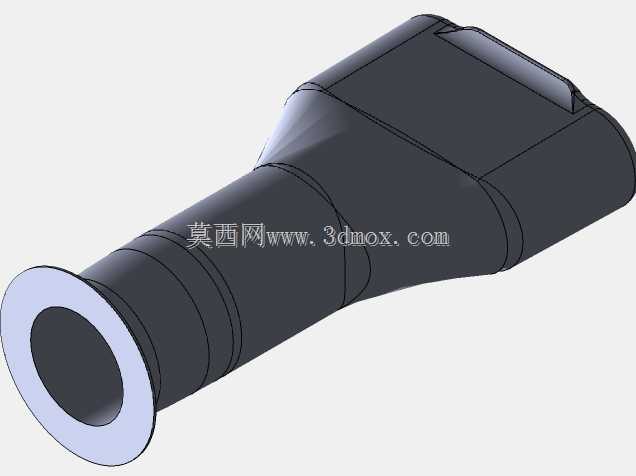

　　从结构功能上拆解，整个零件分为三段功能区域：上段是和呼吸管路对接的插接端，外壁做了多圈环形止退凸棱，当柔性呼吸软管套入之后，凸棱可以嵌入软管内壁，既可以防止通气过程中管路受牵拉脱落，也能填补配合间隙减少漏气；中段是收缩过渡的喉道，内壁做顺滑的锥面过渡，没有突兀的台阶或者直角拐角，气流经过的时候不会形成明显的紊流区，通气阻力控制在较低水平，避免患者吸气做功额外增加；下段是扩口承接端，既可以对接面罩的进气接头，也可以反过来插接另一路标准管路，双向都能完成适配。

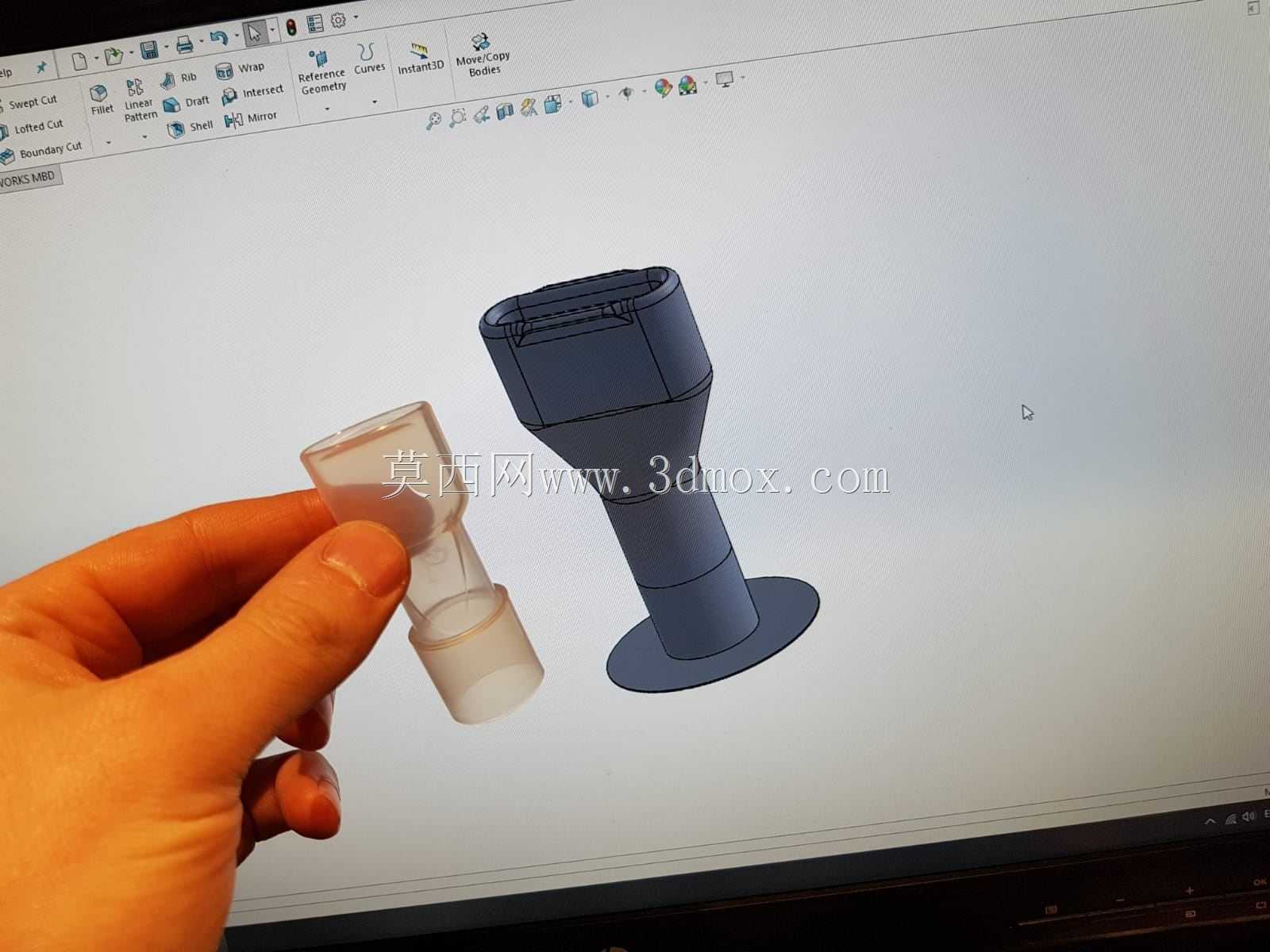

　　设计阶段特意在零件最底部增加了一圈薄型圆形粘附底板，这是针对熔融沉积成型3D打印工艺做的专属工艺结构。日常打印这类小尺寸薄壁医疗件的时候，零件和热床的接触面积很小，打印过程中喷头移动带来的拖拽力很容易让零件翘边、移位，甚至中途脱落导致打印失败。底部的圆板把接触面积放大数倍，打印时第一层可以牢牢贴合在打印床表面，全程保持位置稳定；这块底板和主体下端的连接位置做了0.4毫米左右的减薄易断槽，打印完成之后不需要用刀具切割，徒手轻轻掰动就能把底板和主体分离，断口位置平整，几乎不会留下突出的毛刺，后续简单打磨一下端面就可以使用，不用额外做复杂的后处理。

　　外形尺寸方面，主体插接端的外径参照常用医用呼吸软管的内径公差设计，套入后可以形成适度的过盈配合，不需要额外加装卡箍就能实现密封；整体轴向长度控制在手持可操作的范围，既不会因为过长导致气道死腔变大、留存过多呼出废气，也不会因为过短导致管路插接深度不足、容易松脱。外壁的过渡曲面全部做圆角处理，没有尖锐棱角，既避免清理或者使用过程中划伤医护人员手套、刺破柔性管路，也减少了应力集中点，零件受挤压的时候不容易出现开裂。

　　建模过程中优先保证内部流道的同轴度，上下两个接口的轴线偏差控制在很小的范围，气流可以沿直线顺畅通过，不会出现偏流导致的局部噪音或者通气阻力上升。壁厚选取兼顾了成型速度和结构强度，薄壁区域可以在短时间内完成打印，同时承受常规的管路插拔力、捏压力不会变形；如果采用医用级透明耗材打印，还可以直接透过壁面观察内部是否有冷凝水积聚、痰液堵塞的情况，临床使用时可以快速排查通气故障。

　　实际使用时，这个转接件既可以作为应急临时配件，在标准配件缺失时快速打通呼吸回路，也可以作为定制化转接方案，适配特殊规格的面罩或者自制通气装置；底部工艺板的设计完全服务于快速制作的需求，从模型切片到打印完成、掰除底板即可投入使用，全程不需要复杂的机加工或者模具工序，非常适合应急医疗场景下的小批量快速制作。
