双万向节长轴传动教学演示台架

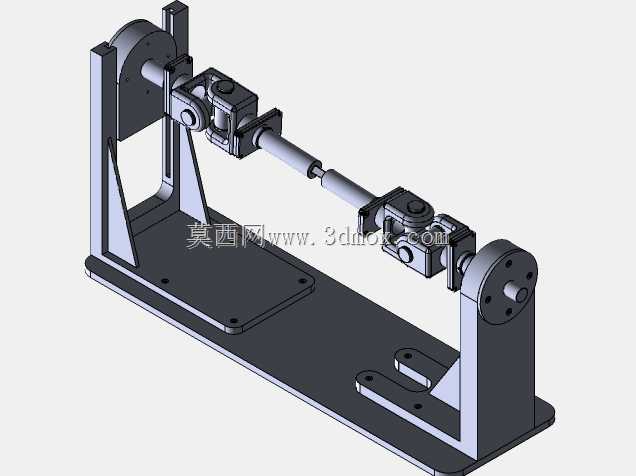

　　这套台架的核心是一根沿水平方向布置的长传动轴，轴的两端各配置一组十字轴式万向节，分别连接到左右两侧立式支座上的输入、输出轴端。整体结构落在一块长方形底板上，底板四角及中部预留安装孔位，既可以单独作为机构认知教具放置在实验桌面上，也能够通过螺栓固定到实训平台、机械原理展示柜或者小功率传动测试工位中。在教学场景里，它适合用来演示两根轴线不严格共线时的扭矩传递过程；在简易设备改造场景中，类似的双万向节串联布置也常见于输送线侧边传动、 agricultural 小型机具动力连接、工位间距需要补偿的手动旋转机构等位置。

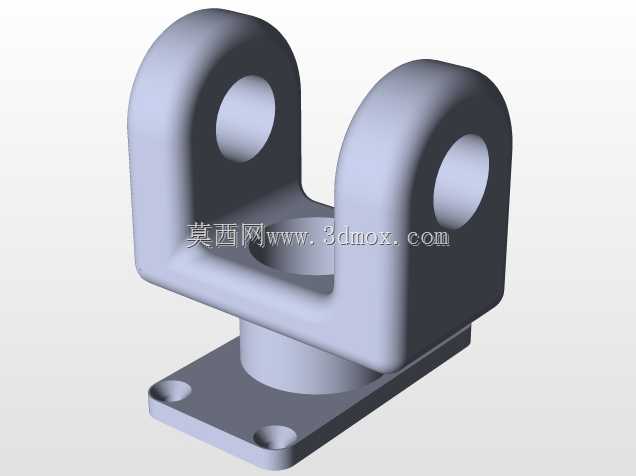

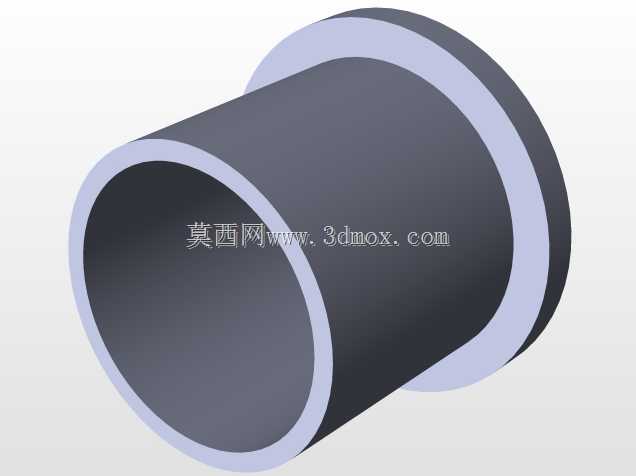

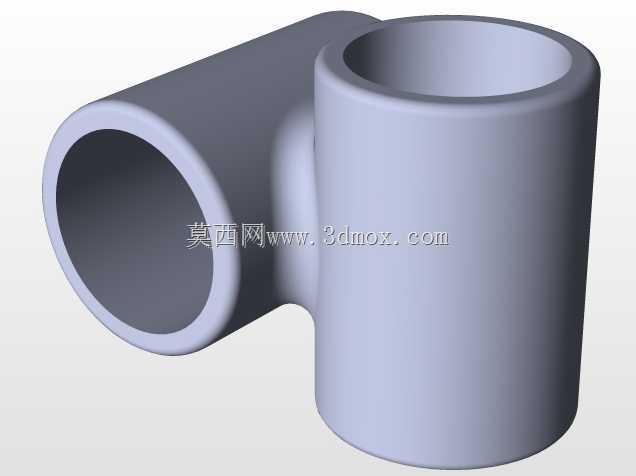

　　从功能上看，单只万向节在输入、输出轴存在折角时会产生周期性角速度波动，而台架采用两端万向节并通过中间长轴连接的方式，可在布置时让两端折角近似相等、相位对应，从而降低转速波动对末端的影响。模型中两组万向节均保留了叉形接头、十字轴、轴承配合段和连接法兰的外形关系，中间轴采用分段轴套与轴段组合，便于观察装配层次。左右支座采用立板加三角加强肋的形式，立板上部加工轴承安装位，外侧圆盘端盖通过多个螺钉固定，既约束传动轴的径向位置，也为拆装演示提供明确顺序。

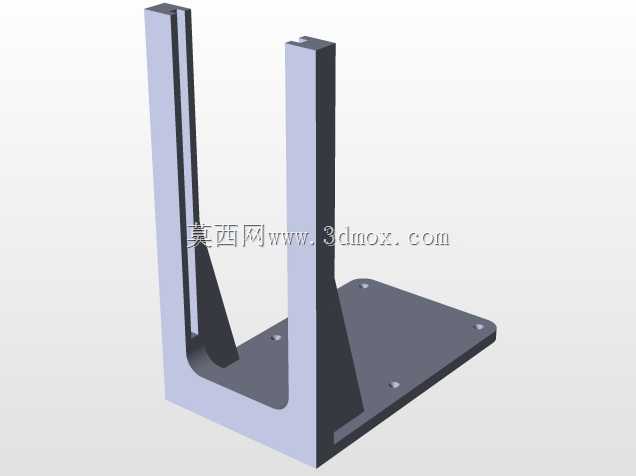

　　设计思路上，底板没有采用复杂铸件，而是以平板铣削、钻孔为主，支座立板与肋板通过焊接或螺栓组合形成稳定支撑，这种处理方式降低了单件加工难度，也符合教学样机快速制作的需求。长轴中心线距离底板上表面留有足够高度，使万向节在折角摆动时不会与底板、加强肋发生干涉。轴系两端的支撑跨距较大，因此立板底部延伸出较宽的贴合面，并沿受力方向布置肋板，能够抵抗传动时产生的倾覆力矩。底板上的孔位分为两类：一类用于支座与底板连接，另一类用于台架整体固定，孔边留出扳手操作空间，避免装配时工具与立板干涉。

　　安装边界方面，台架长度主要由底板和传动轴跨距决定，宽度以支座底板及加强肋外缘为限，高度则由立式支座顶端圆盘决定。现场布置时需要在左右两端额外预留手轮、电机或联轴器连接空间，若接入动力源，应使输入轴与支座孔同轴，并在万向节允许折角范围内调整中间轴高度。长轴中部不宜承受额外径向载荷，适合传递旋转运动而非支撑重载叶轮或大惯量滚筒。维护时可拆开外侧端盖检查轴承间隙，观察十字轴处是否存在卡滞；若用于实验测试，还可在输入端加装角度编码器、输出端加装阻尼负载，用来对比不同折角下传动平稳性的变化。

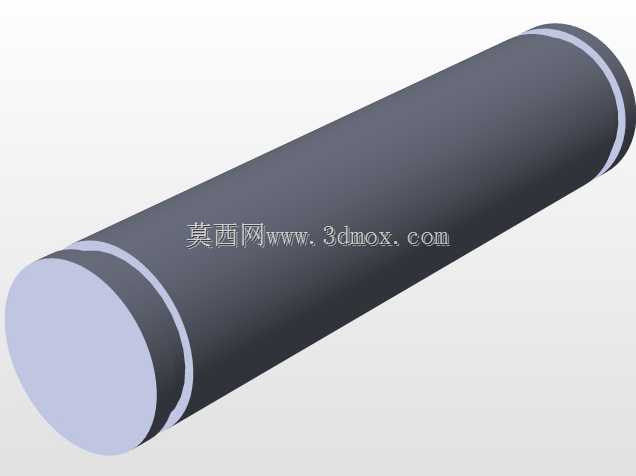

　　建模时需重点控制几个配合关系：万向节叉与十字轴之间的转动自由度、十字轴四个轴颈的同轴关系、两端支座轴承孔的同轴度，以及底板安装孔与立板定位面的垂直度。中间轴若拆分为多段，应保证各段圆柱面同轴，台阶处留出轴承和挡圈位置。端盖螺钉建议按圆周均布表达，既能呈现真实装配逻辑，也方便在工程图中生成件号与明细。整体结构没有复杂曲面，零件以板件、轴类、盘类和标准紧固件为主，适合作为机械制图、装配约束、运动仿真和焊接机架设计的综合练习对象。
