带热风功能的实验室通风柜结构设计

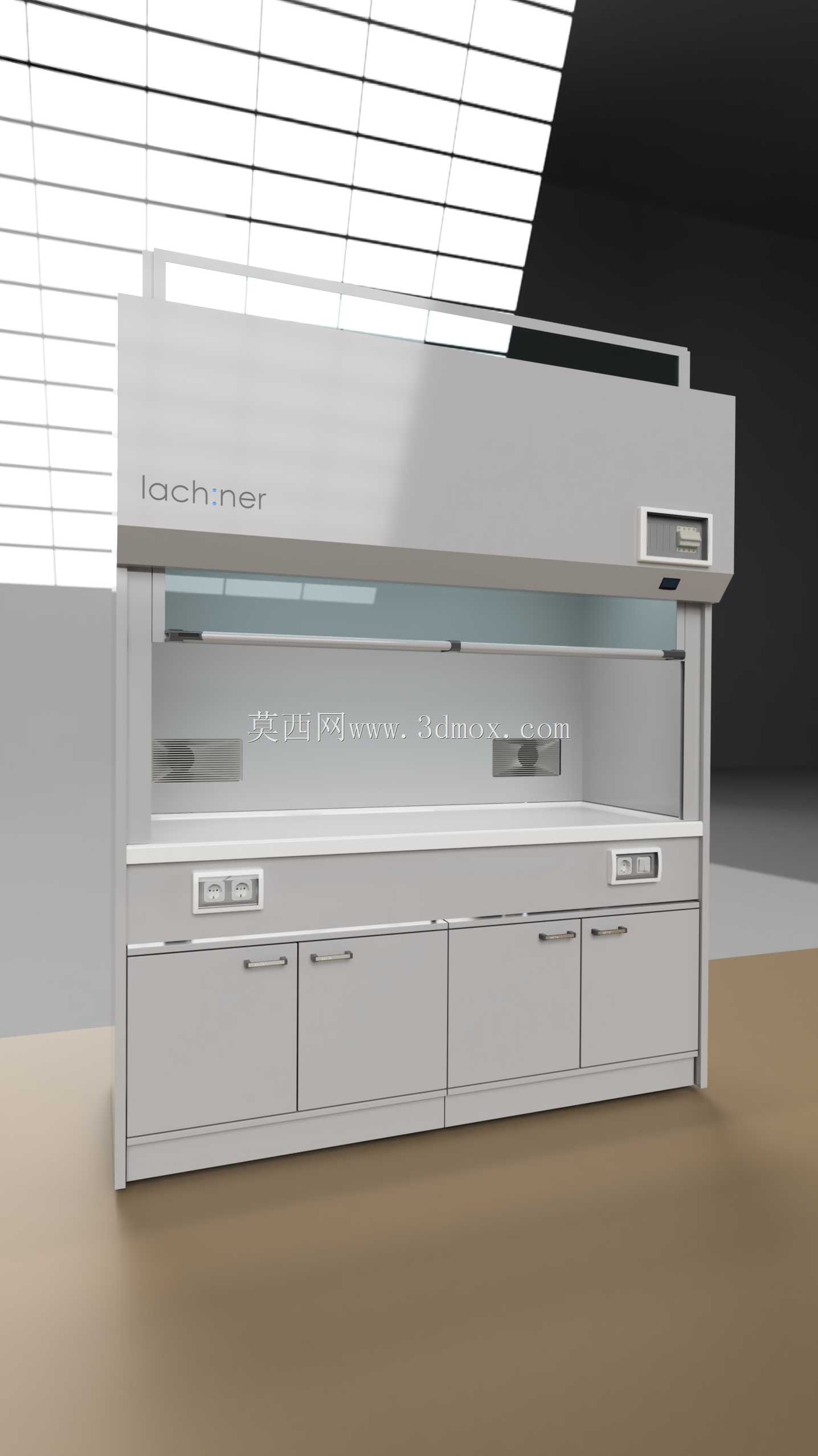

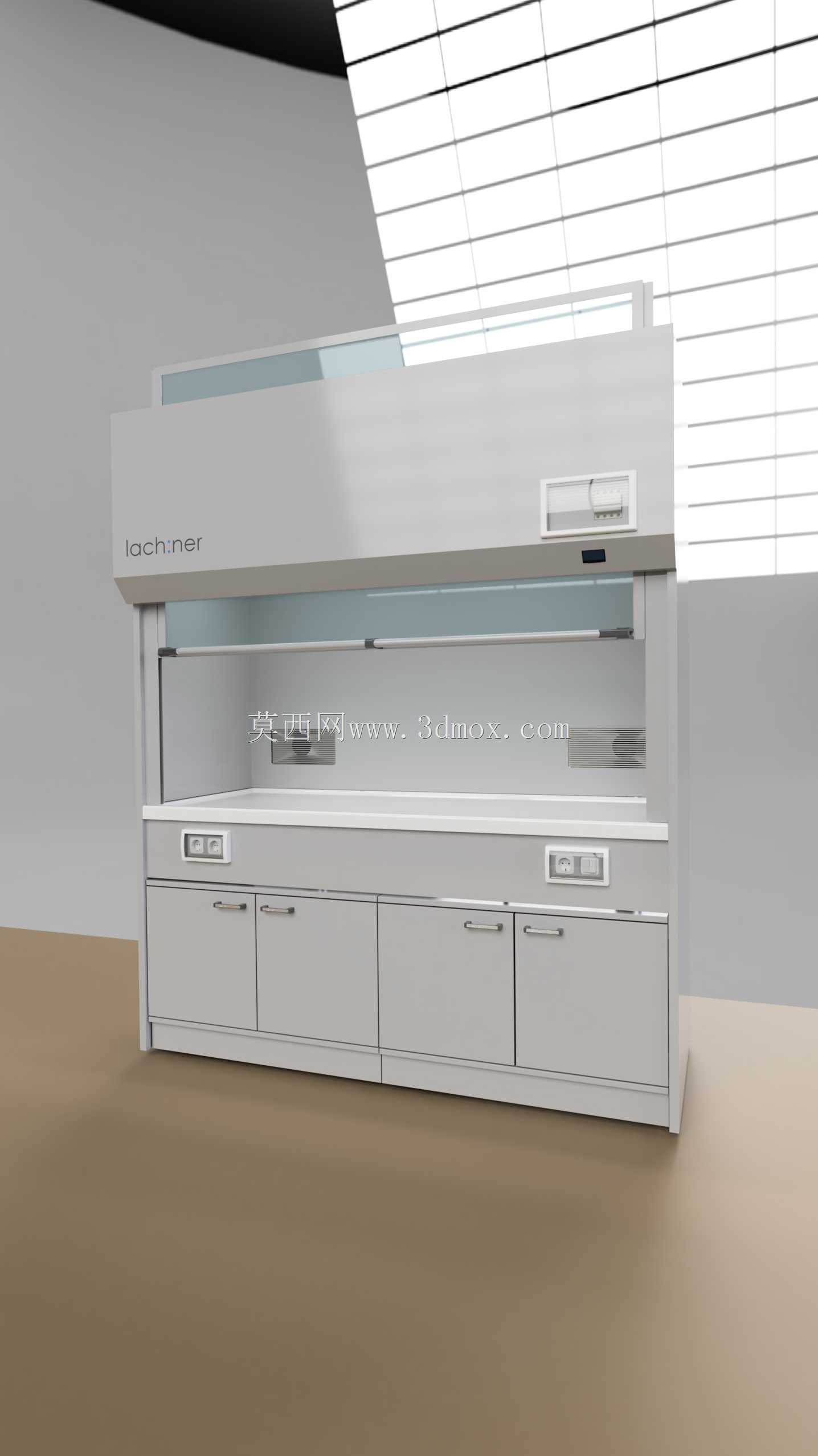

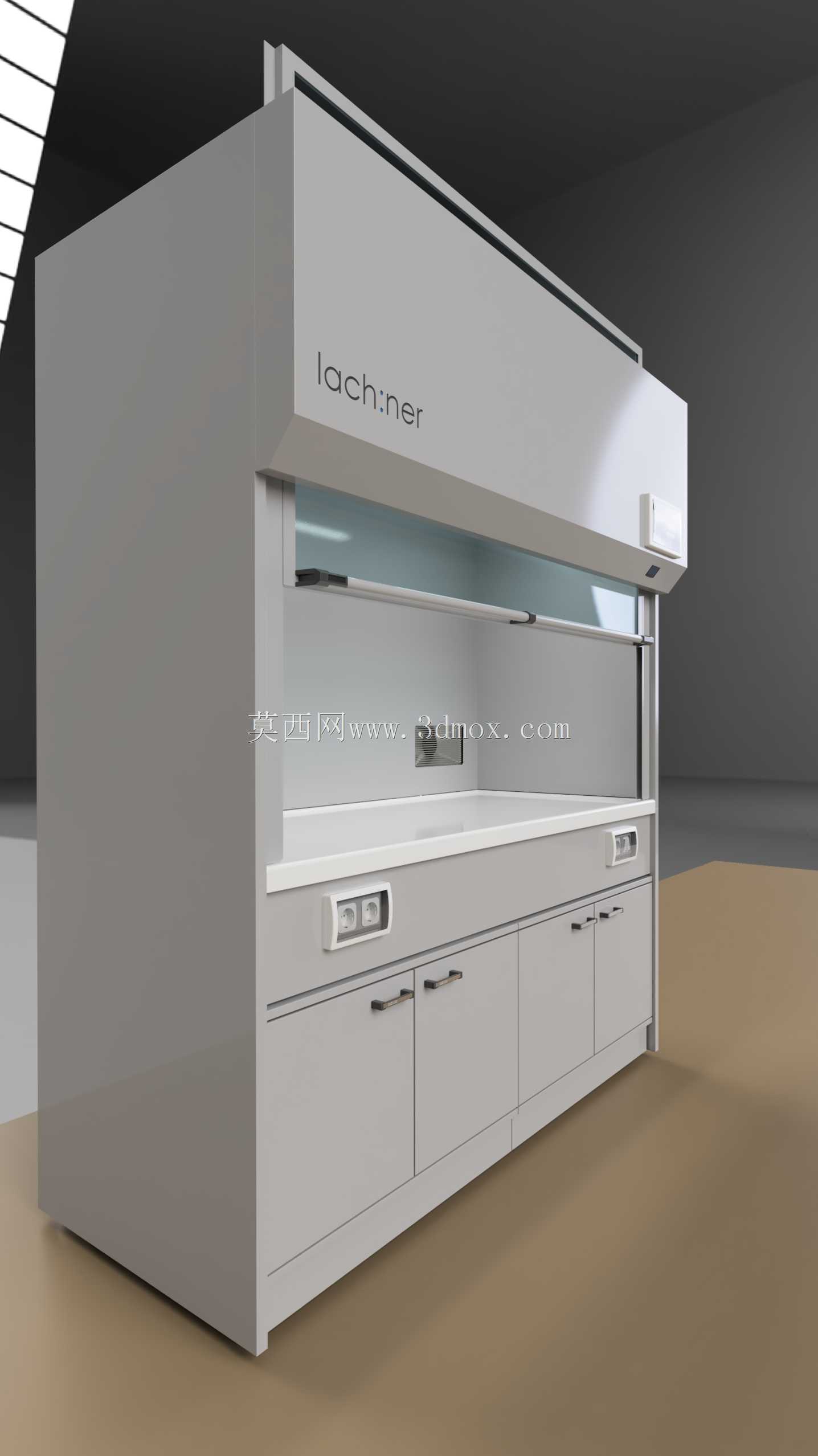

　　这套带热风选项的实验室通风柜，主要面向汽车零部件测试与实验室理化操作场景，在常规排风柜的基础上增加了热风供给模块，能够满足部分汽车试验程序对环境温度、试样烘干以及操作区气流温度的特殊要求。设备整体采用落地式长台面布局，正面设置大面积可升降观察视窗，操作人员可在柜内完成试剂调配、试样预处理、小型零部件加热观察以及挥发类试验操作，柜内产生的有害气体、气溶胶和余热通过上部排风通道统一抽排，避免污染物扩散到实验室公共区域。

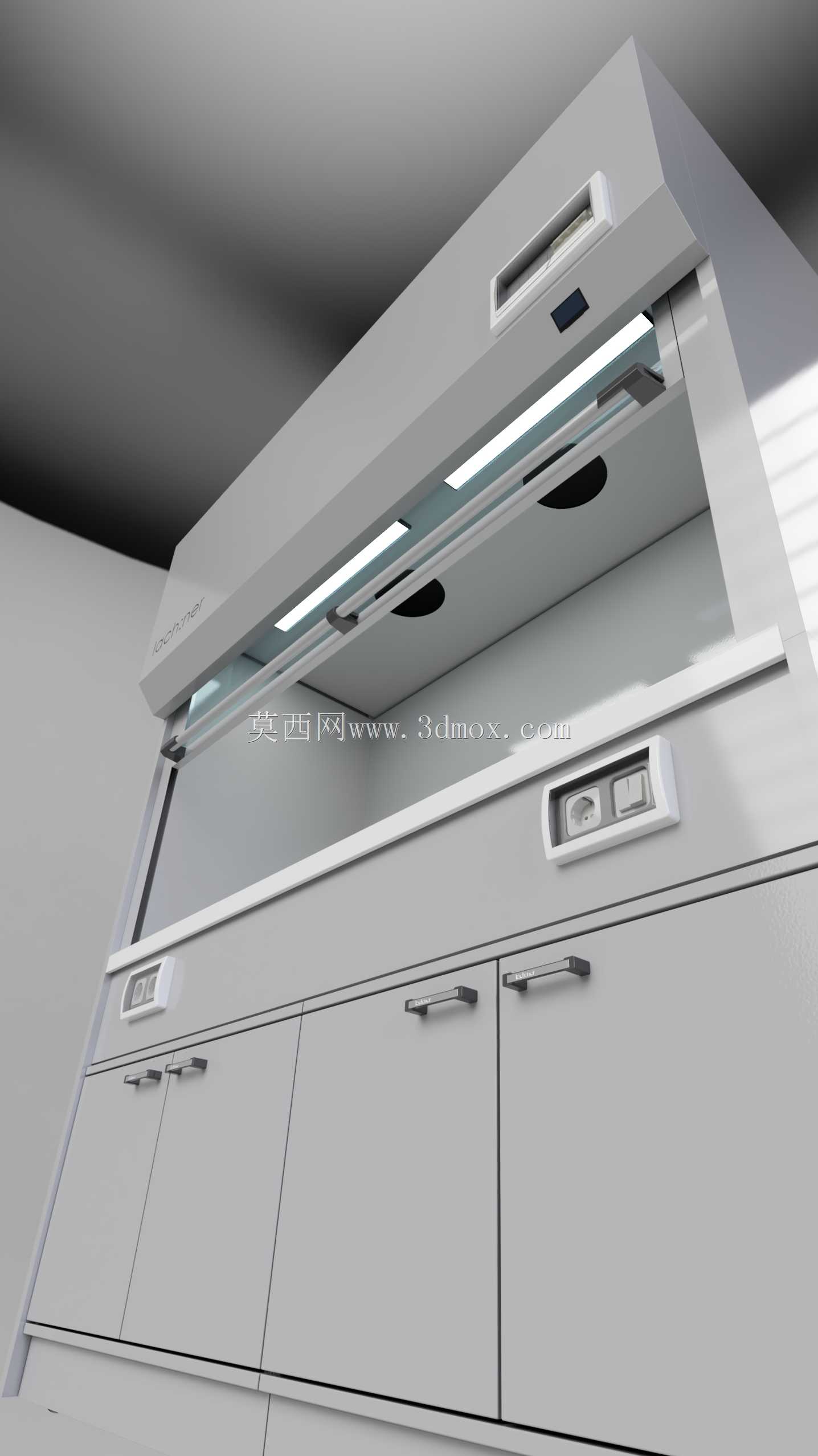

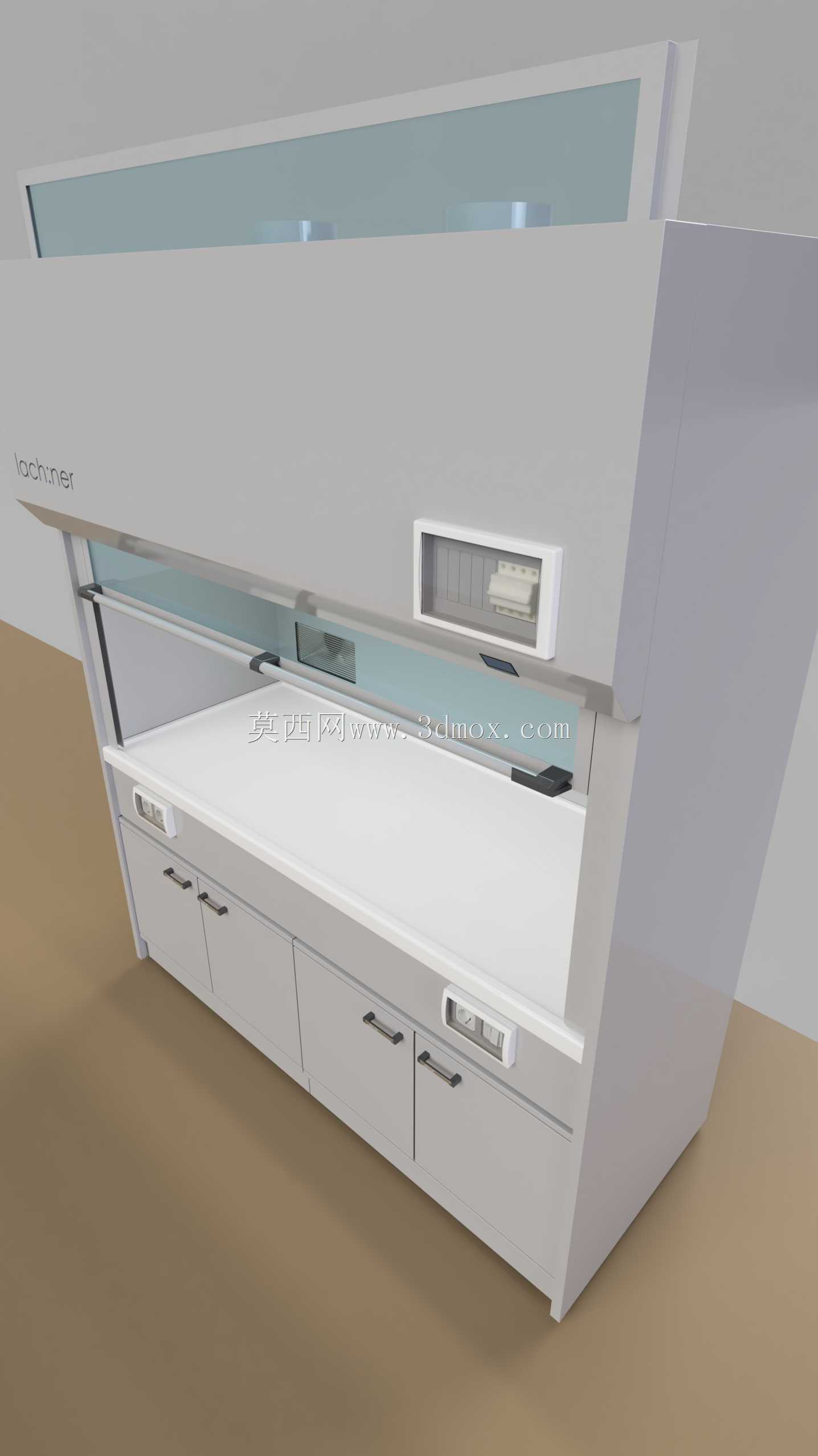

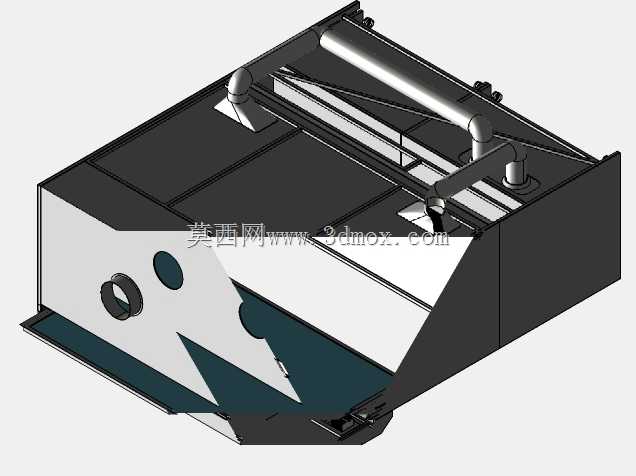

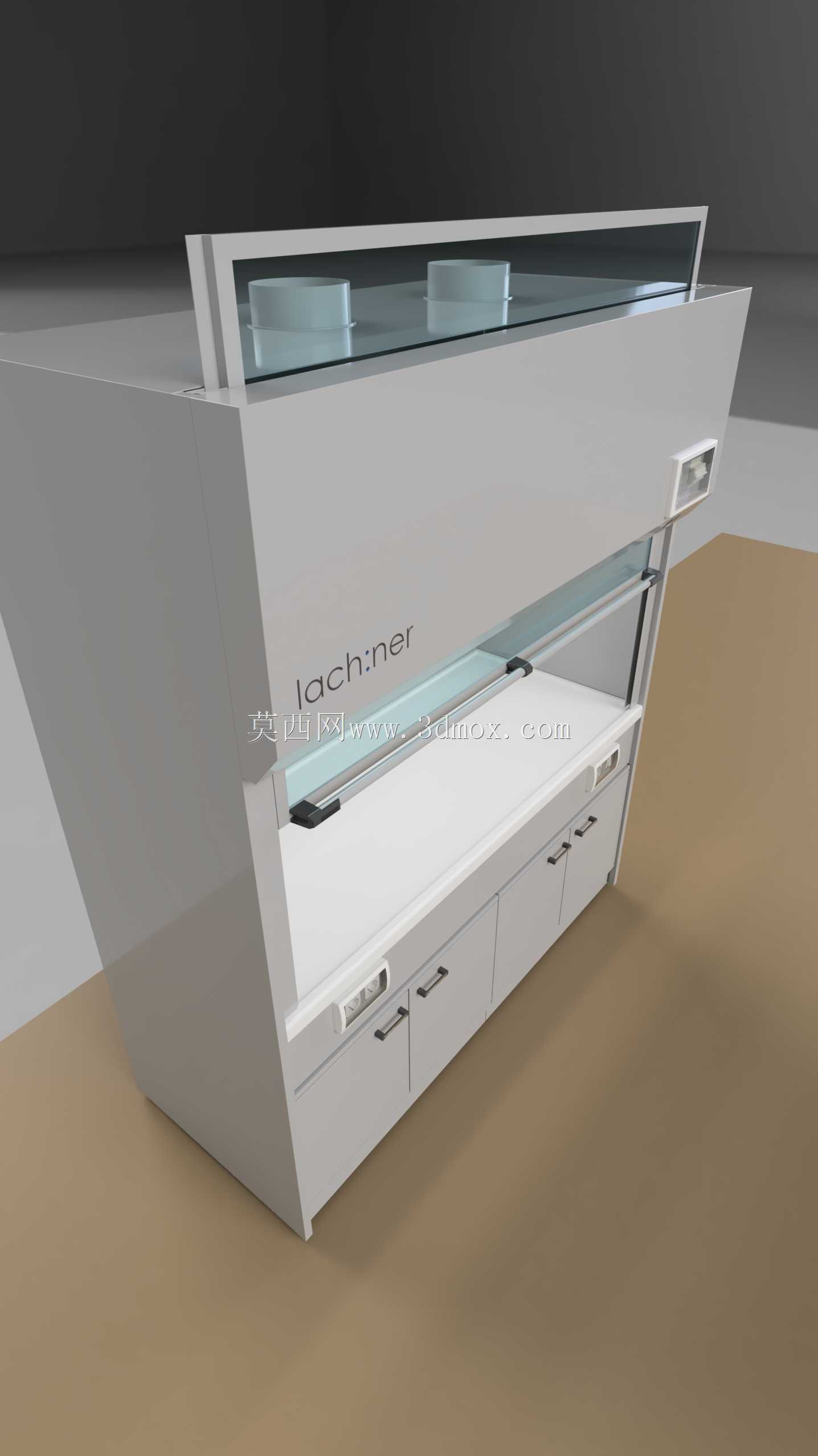

　　从结构布置来看，柜体下部整合了多组储物柜与功能面板，既可以存放试验辅助器具，也将热风控制、风量调节等操作元件集中在人员伸手可及的位置。台面采用连续平整的工作面设计，前缘做挡液处理，便于清洁洒落的液体；柜内后壁预留水电气接口位置，可根据试验需求配置供水、供电或真空接口。顶部箱体容纳排风静压腔与热风发生组件，热风出口沿操作区合理分布，使柜内工作区域获得较均匀的温度场，同时不会破坏排风柜原有的气流组织。

　　设计这类通风柜时，需要同时兼顾排风安全性与热风功能的稳定性。排风系统依靠视窗开启形成的面风速控制污染物外逸，建模过程中要重点处理视窗导轨、侧板、台面与上部排风腔之间的连接关系，保证柜体密封边界清晰。热风模块不能简单理解为独立加热设备，它与排风气流存在耦合：加热后的空气若组织不当，可能改变柜内气流方向，甚至造成有害气体在视窗附近涡流。因此，热风送风口、排风口、操作口高度和内部挡板的位置需要协同设计，使热风主要服务于试样区域，而挥发物仍能稳定进入排风通道。

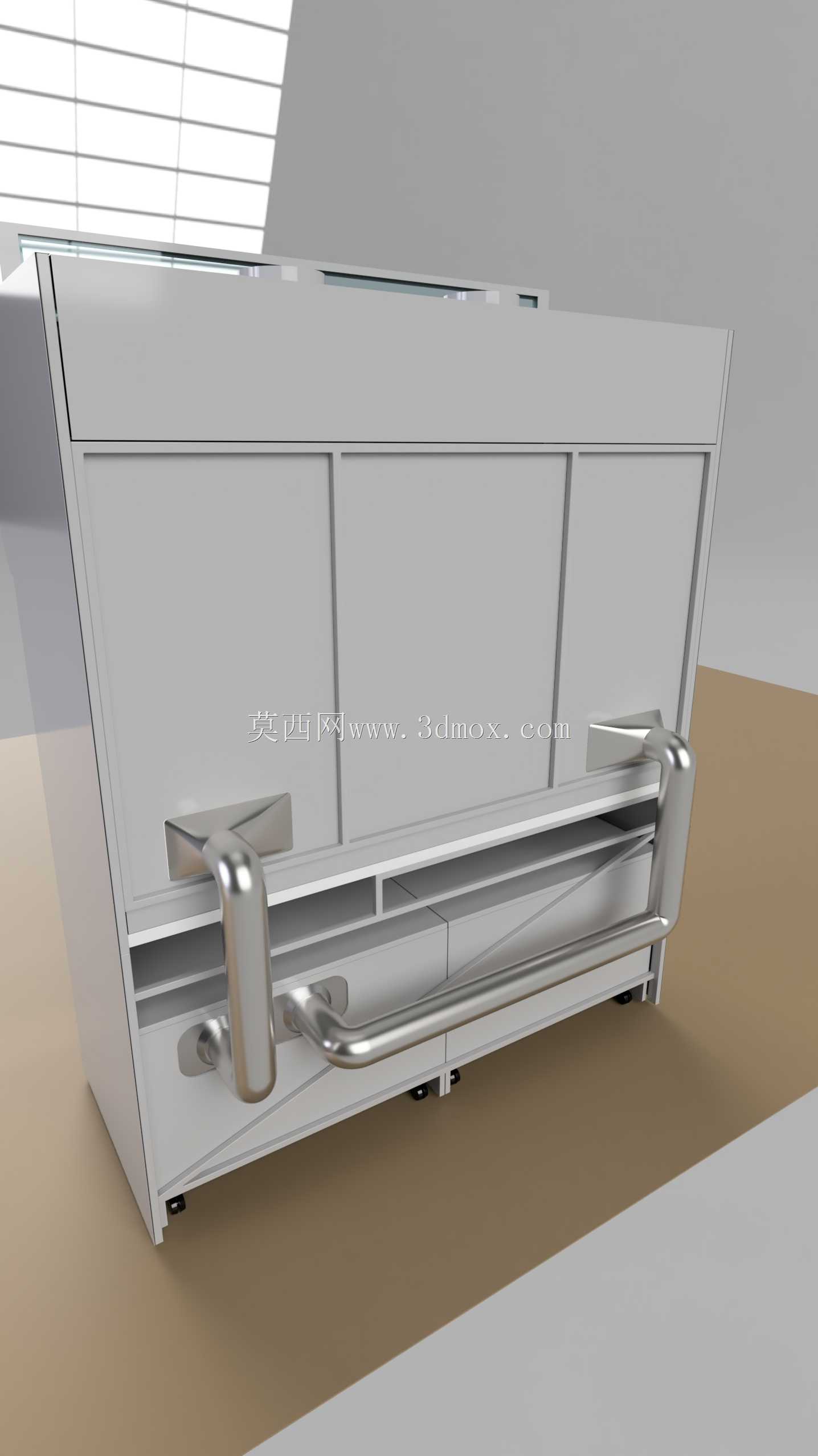

　　外形边界尺寸按宽、深、高方向约为1800毫米、1000毫米、2500毫米，属于双人或长台面型通风柜。布置到实验室时，不能仅按柜体投影面积预留位置，还要考虑顶部排风管道连接空间、检修侧距、视窗完全抬起后的上部净空，以及柜门和下部抽屉开启范围。柜体背后应留出风管、阀门和电气接线的安装维护距离；若采用集中排风系统，还需在模型阶段核对顶部排风口与实验室风管走向，避免现场安装时与梁、消防管线或照明灯具干涉。

　　柜体下部的支撑框架承担台面载荷、设备自重以及人员倚靠载荷，侧板和背板则承担围护与气流导向作用。三维结构中可以看到，柜体采用模块化分段思路：底柜部分提供存储和支撑，中部操作区保证净空与耐腐蚀工作面，上部箱体集成风机接口、控制元件和热风单元。这种划分有利于工厂预制、现场拼装以及后期维护，加热组件、控制盒和过滤器等需要检修的部位，应在面板或顶部预留可拆卸盖板。

　　在汽车试验应用中，这类通风柜并非直接承担整车测试，而是为小型零部件、材料样片或化学辅料提供受控操作环境。例如某些涂层、胶粘剂、橡胶件或塑料件在试验前需要在通风条件下进行加热、干燥或挥发物处理，普通通风柜只能排风，不能提供稳定热风；增加热风选项后，试样可在同一封闭操作区内完成温度处理与排气保护，减少样品在不同设备之间转移带来的污染和温度波动。

　　建模时还需关注人员操作姿态与设备尺度的匹配。台面高度应适合站立操作，视窗下沿不能遮挡正常视线，控制按钮位置应避免在污染区内频繁触碰。长台面虽然提供了更大的操作面积，但也意味着柜内气流均匀性更难保证，内部导流板、排风缝隙和热风出口需要沿长度方向平衡布置。对于结构设计人员来说，模型不仅要表达外观，还应体现柜体分块、门板铰链、视窗配重、管路接口、紧固件位置和检修空间，这些细节直接决定设备从图纸走向加工装配时的可行性。

　　安装边界方面，设备落地后应调整水平，底柜与地面之间可设置可调支脚，以补偿实验室地面误差。排风管道接入顶部后，需保证接口密封，管道断面和风量应与柜门面风速匹配；热风装置供电应独立配置控制与保护元件，线路远离高温区域和可能接触液体的位置。若实验室内多台通风柜并联，还应在系统层面考虑风量平衡，避免单台设备启停影响相邻柜体的排风效果。通过完整的三维结构表达，可以在设计阶段提前发现柜体尺度、风管连接、操作空间和维护路径之间的冲突，为后续加工、安装和试验使用提供可靠依据。
