带安全传感的快速启闭工业卷帘门结构

　　这套快速卷帘门结构主要面向厂房内部物流通道、洁净车间隔断、设备防护区域以及人员与AGV混行的出入口场景。门体在实际使用中承担的并不是普通建筑大门的长期封闭功能，而是在保证通道可快速通行的同时，减少不同区域之间的气流、粉尘、噪声和无关人员进入。对于自动化产线周边的防护隔断，门体还需要与设备运行状态联动：当设备处于加工或搬运状态时，门帘保持关闭，形成物理隔离；当物料到达、人员授权进入或安全回路给出放行信号时，门体迅速开启，通行结束后再自动回落。

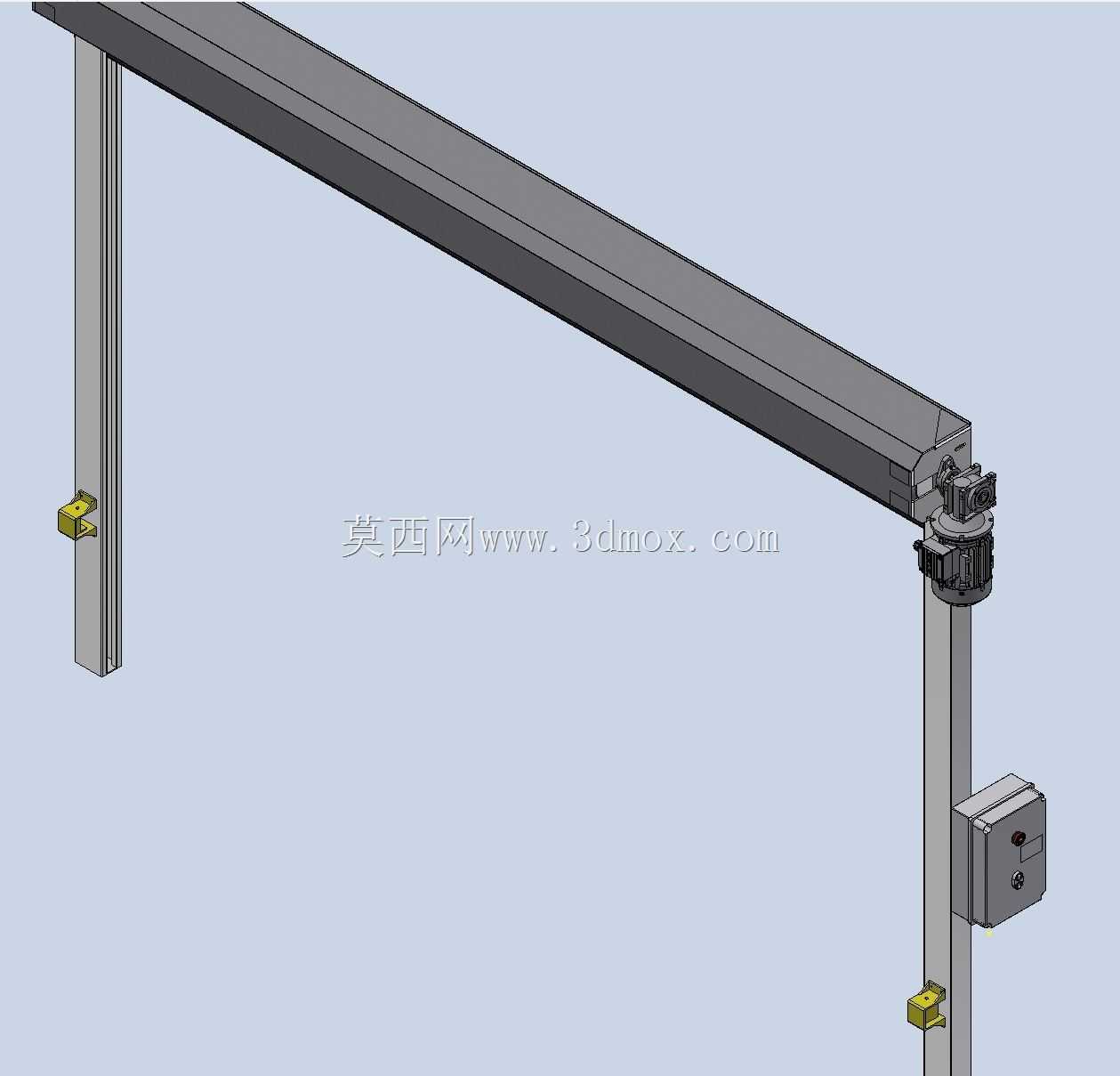

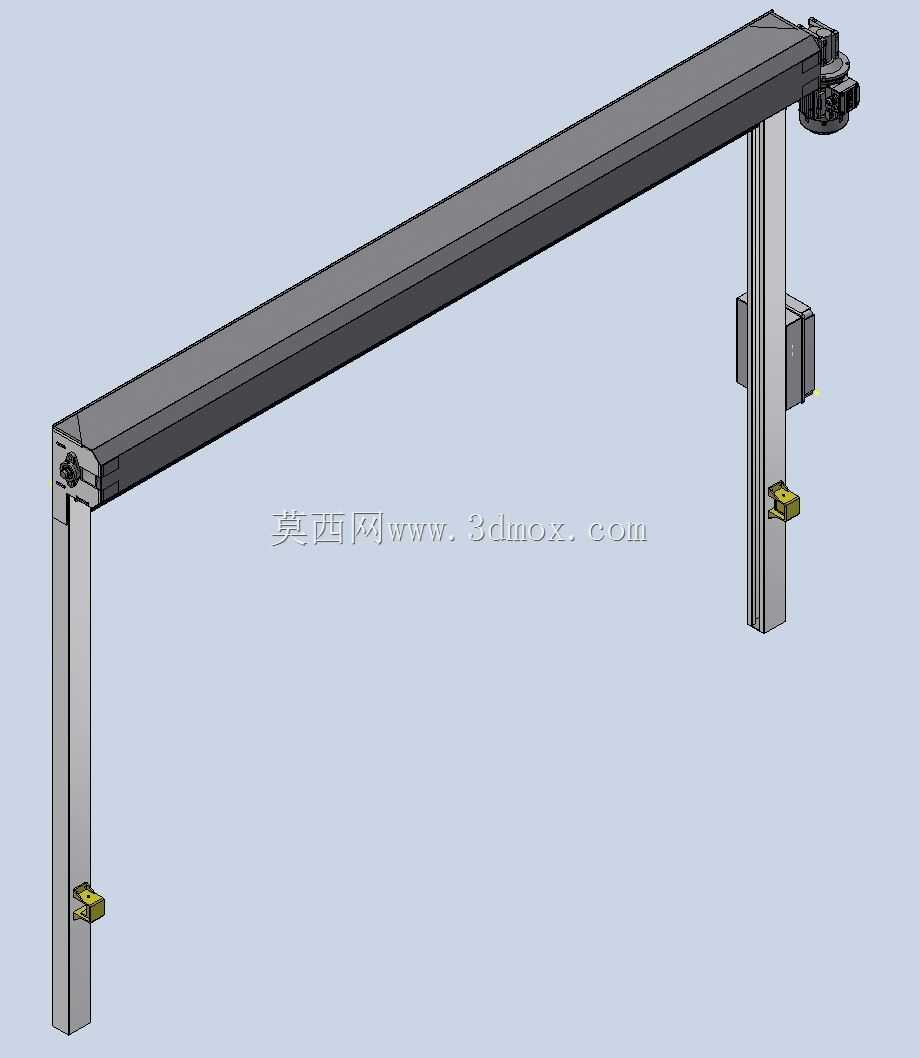

　　从结构组成看，模型重点表达了竖向门柱、横向导轨、卷收机构以及安全传感器的布置关系。门柱位于通道侧边，承担导轨固定、帘布导向和驱动部件承载作用；横向构件沿门洞上方或侧边延伸，用于限定帘门运动轨迹，并为卷收轴、支撑座和连接件提供安装基准。黄色盒状部件为安全传感器，其安装位置靠近门体运动区域，能够在门关闭过程中探测是否有人体、物料车或障碍物进入危险范围。一旦检测到遮挡，门体不再继续下压，而是立即反向打开，从而避免夹碰事故。这种设计在高频通行通道中尤其重要，因为单纯依靠操作人员观察并不能完全覆盖门帘下方盲区。

　　设计思路上，快速卷帘门并不追求厚重的门扇结构，而是通过柔性门帘、紧凑卷轴和高响应驱动来缩短启闭周期。门帘沿导轨上行后被卷收，占用门洞上方空间较小；下行时依靠导轨约束保持平直，减少风扰和摆动。两侧导向间隙需要控制在合理范围内：间隙过大，门帘在高速运动中容易脱轨或产生拍打；间隙过小，则会增加摩擦阻力，甚至造成门帘磨损。模型中导轨与门柱的连接关系，为后续校核安装垂直度、导轨平行度以及卷轴同轴度提供了直观依据。

　　在安装边界方面，这类门体首先要确认门洞净宽、净高以及侧装空间。竖向门框需要落在平整且具有足够强度的地面或钢结构基础上，若现场为轻质隔墙，则应额外设置钢立柱或背部支撑。门洞上方要预留卷收轴、电机、罩壳和维护空间，不能只按帘布卷起后的理论直径估算，还应考虑驱动组件、张紧机构和检修手位。横向导轨延伸段与周边设备、管线、消防设施之间应保持安全距离，避免门体开启后与叉车货叉、输送线护栏或AGV路径发生干涉。

　　安全传感器的布置不能简单理解为在门上附加一个电气元件。传感器探测范围应覆盖门帘下缘及人员可能闯入的通道区域，安装角度要兼顾近距离遮挡和远距离触发，避免因门柱、托盘或地面反光造成误信号。对于与自动化设备联锁的场合，传感器信号通常接入安全回路，而不是仅作为普通提示信号；当安全回路断开时，相关设备应停止危险动作，门体进入安全状态。模型中将传感器置于门体运动边界附近，正是为了体现检测点与危险点之间的空间对应关系。

　　从维护角度看，卷轴、导轨和门帘属于高频运动部件。导轨内应保持清洁，避免积尘、焊渣和包装碎屑卡入门帘边缘；卷轴支撑座需要保证同轴，防止长期运行后出现偏磨和异响；门帘下端应设置柔性底边或缓冲结构，在轻微接触时降低冲击。若用于洁净室或温差较大的区域，还应考虑门帘材料的耐磨性、透明度和风压差影响。对于结构设计人员来说，该模型的价值不在于复杂曲面，而在于把门框、导轨、卷收路径和安全检测点放在同一空间中检查，使门洞尺寸、设备通行轮廓和安全防护范围能够在方案阶段就得到协调。
