双尾撑轻型侦察螺旋桨飞机结构

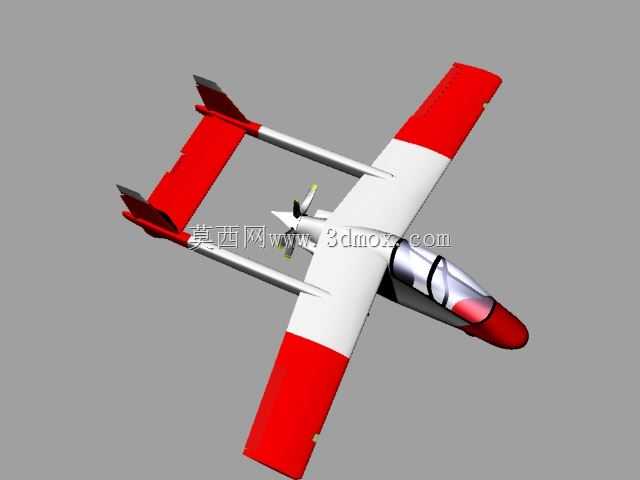

　　该三维作品表现的是一型采用双尾撑布局的轻型螺旋桨侦察飞机，整体构型围绕低速巡航、短距起降、任务载荷扩展和地面维护便利性展开。模型中机身前段为串列或单座座舱区域，机头采用圆润收束外形，风挡与座舱盖形成连续透明段，能够为前向观察提供较好视野。机翼选择上单翼布置，翼面从机身两侧横向展开，翼展相对机身长度较大，这种比例有利于降低翼载荷，使飞机在低速巡逻、航拍监视、地形侦察等任务中保持较长留空时间和较稳定的飞行姿态。机翼外段使用醒目的红色区域，既可以在模型展示中区分翼面边界，也对应实际飞行器常用的高可视涂装需求，便于地面目视追踪和飞行训练识别。动力部分布置在机身中部靠后位置，采用单台活塞螺旋桨推进形式。螺旋桨位于座舱后方、尾撑之间的轴线上，

　　推进式布局能够减少机头动力装置对前下方视野的遮挡，也使机头区域更便于安装观察设备、摄像窗口或任务传感器。模型中桨叶、桨毂和发动机舱轮廓均有体现，发动机短舱与机身背部结构相连，周围预留维护接近面。对轻型侦察平台而言，这种布置还能降低螺旋桨气流对机身下部任务舱的干扰，并在地面滑行时减少前轮卷起杂物打伤桨叶的风险。尾翼部分是该机型最具识别度的结构。左右两根细长尾撑从机翼后缘区域向后延伸，末端分别连接垂直尾翼，水平尾翼跨接在两个垂尾之间，形成典型的双梁尾撑结构。该布局可以在不增加高大单垂尾支撑结构的情况下，为后方螺旋桨留出旋转空间，同时使方向舵和升降舵远离机身前部座舱，提高尾翼力臂，增强低速飞行时的姿态控制效率。

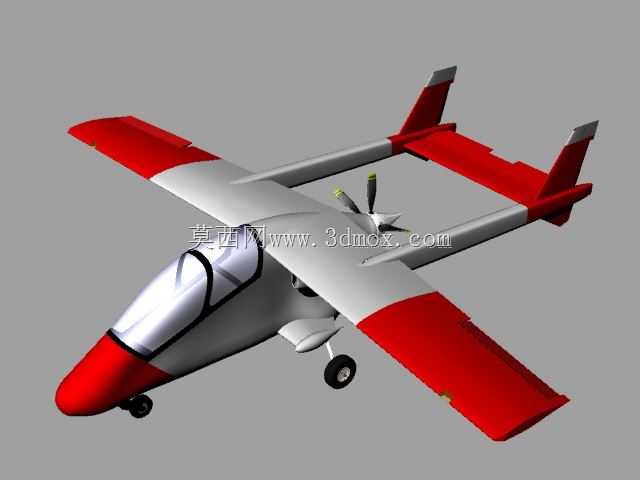

　　模型中垂尾后缘带有方向舵轮廓，水平尾翼与尾撑连接处保持平直过渡，红色尾翼和翼面配色统一，整体外形简洁。起落架采用前三点式设计，前轮位于机头下方，主轮位于机身中部偏后两侧。前起落架承担转向和地面姿态稳定作用，主起落架靠近飞机重心，可在着陆时承受主要冲击。模型中轮胎、轮轴和支柱均以简化实体表现，主轮位置避开螺旋桨投影区域，能够在简易跑道起降时降低碎石吸入风险。对于轻型侦察飞机或大型遥控验证平台，前三点起落架还能改善地面滑跑方向稳定性，降低飞行员或遥控操作员在起飞、着陆阶段的操纵负担。从结构设计思路看，双尾撑构型把机翼、尾翼、动力和机身任务段分成相对明确的功能区域。前部机身负责人员或设备安置，中部机翼提供升力并作为尾撑安装基准，

　　后部尾撑承担尾翼支撑，螺旋桨置于机身与尾翼之间。这样的分区有利于在详细设计阶段分别处理机身骨架、翼梁、尾撑接头和发动机安装架，也便于在改装为无人机时取消座舱相关结构，把前部空间转换为电池、航电、云台相机或数据链设备舱。机翼与机身的连接区域需要重点关注弯矩传递，翼梁可贯穿机身或通过中央翼盒对接；尾撑与机翼后梁、尾翼接头之间则要形成连续传力路径，避免推进式动力振动在细长尾撑上引发共振。实际应用中，此类飞行器可服务于边境巡查、农林巡护、管线巡检、灾害现场观察、航空测绘验证和低空科研试验。若作为有人轻型飞机，座舱视野和低速操纵性是核心；若作为无人平台，则可在座舱位置增加任务载荷，并根据续航要求调整燃油箱或电池组布置。模型外形尺寸比例显示，机翼展长明显大于机身宽度，尾撑长度约占整机长度的较大比例，运输和停放时需要考虑机翼拆解、尾撑拆卸或外翼折叠的边界条件。地面维护时，发动机位于机背后方，检修口应围绕桨毂、排气、燃油和点火系统布置；起落架高度需保证螺旋桨离地间隙，防止着陆压缩状态下桨尖触地。整机建模通过机身曲面、翼面厚度、尾撑杆件、舵面分块和起落架细节，完整呈现了轻型推进式侦察飞机的工程形态，既可用于飞行器结构方案展示，也可为后续气动外形校核、部件装配和遥控样机制作提供直观参考。
