自制小型滚筒圆盘砂光机木工打磨设备

　　这套小型滚筒与圆盘组合式砂光设备，面向个人木工坊、模型制作间以及小批量木件修边工位而设计，核心解决手工砂纸打磨效率低、端面与曲面砂光一致性差的问题。设备采用台式机架布局，下部为封闭箱体结构，既承担整机承重，又可容纳电机、传动件与除尘引风通道；上部工作台面预留砂辊与圆盘砂盘的作业开口，工件可沿台面推送，分别完成直线边、圆弧面及端面的砂削加工。

　　从实际工况看，木工爱好者在处理小板材、榫卯件、曲线轮廓和手工造型件时，往往需要频繁更换砂纸、夹持工件并控制进给压力。该方案把滚筒砂光与圆盘砂光集成在同一台架上：横向布置的滚筒适合长直边、小幅板面的连续砂磨，外露的圆盘砂盘则适合端面修形、圆弧倒角和局部精细打磨。两种砂削方式共用动力与机架，减少了车间占位，也降低了多台设备分别布线、分别集尘的复杂度。

　　结构设计上，机架采用板材折弯与焊接组合思路，侧板形成高刚度框架，工作台面与下部箱体连接后构成箱型承载结构。滚筒发送器出口侧设置压力辊，用于在工件通过砂削区时提供稳定压紧力，避免薄件、小件因进给阻力产生翘曲或回弹。压力辊位置需要结合工件厚度范围调整，建模时应重点检查辊面与砂辊、工作台面之间的平行度，以及压紧状态下工件的通过间隙。若间隙过大，薄木板容易抖动产生波纹；若间隙过小，则会出现进给卡滞甚至过烧砂带的问题。

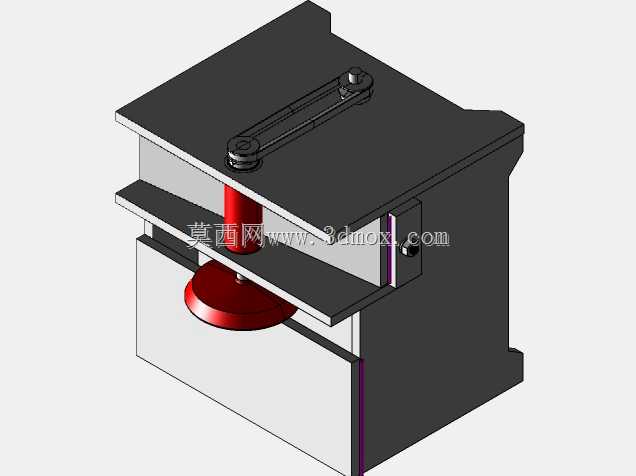

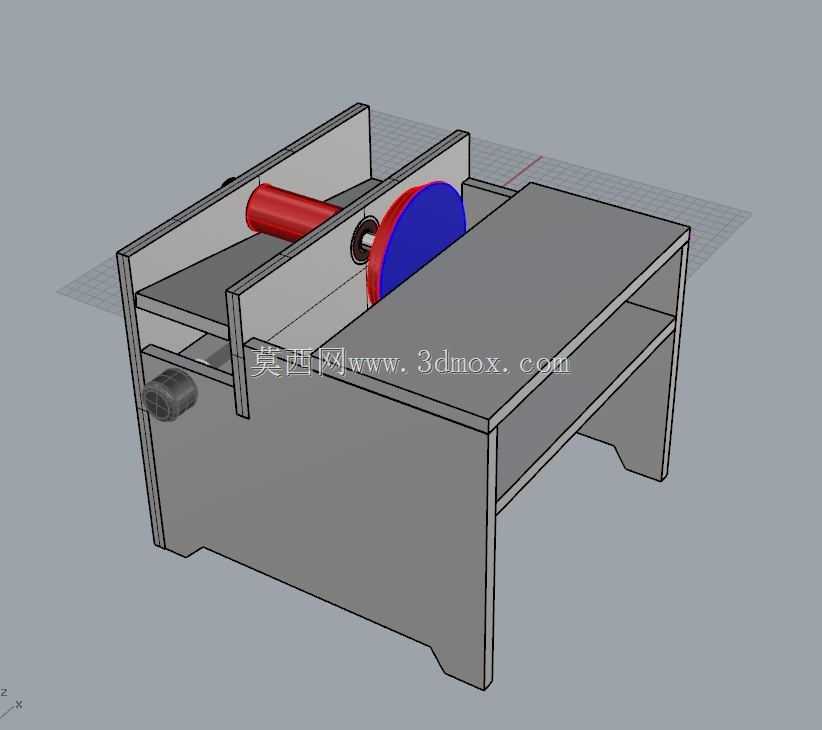

　　圆盘砂盘侧通过轴向支撑与轴承座固定，砂盘平面需与工作台导向面保持确定角度关系。模型中红蓝分区的旋转件直观表达了砂盘与压辊区域，工程细化时应补充砂盘压板、锁紧螺母、防护罩和吸尘口结构。砂盘外缘线速度较高，防护罩不仅要覆盖非作业区，还要在靠近操作者一侧留出可控的磨削开口，防止手指误入，同时保证木屑能被气流带走。

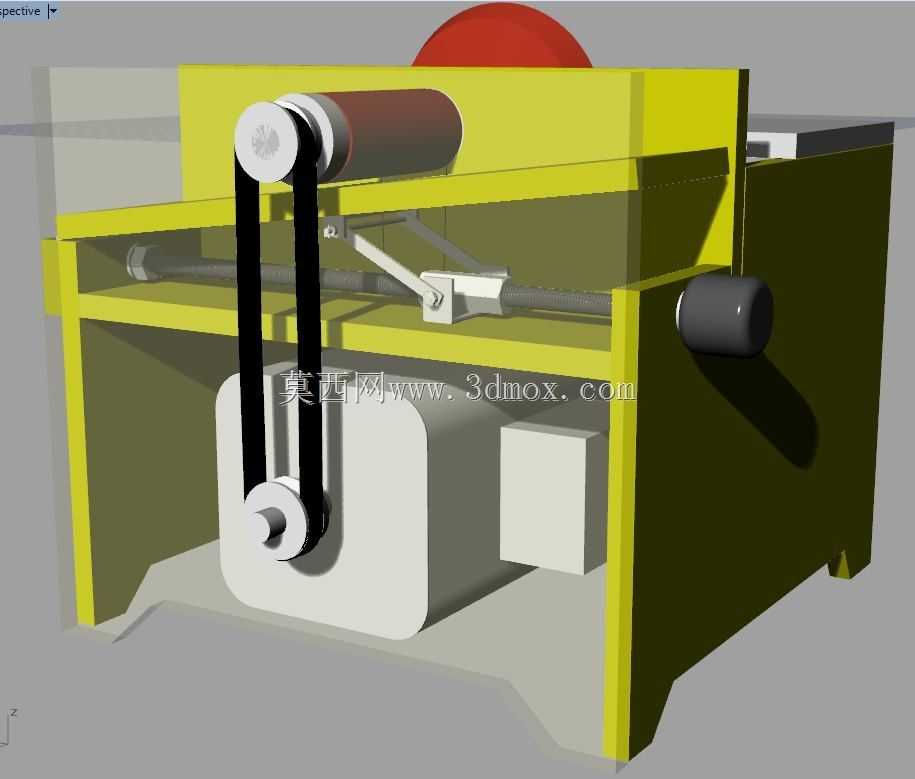

　　传动部分采用电机经带传动或同轴连接驱动旋转件，磁盘/滚轮转速约为800转/分，属于低速高扭矩砂削区间。该转速对软木、硬木小件和模型材料较为友好，切削热相对可控，砂粒不易因过快钝化；但在实际选型时仍需根据砂盘直径核算线速度，若砂盘直径增大，应降低转速或加强防护与动平衡校核。带传动方案有利于隔离振动、维护更换，电机座应设计张紧调节结构，使皮带在长期运行后仍能保持合适张力。

　　除尘改造是这类台式木工设备能否长期使用的关键。下部封闭箱体可兼作粗集尘腔，砂辊和砂盘附近设置吸风口，使木屑在产生后立即被导向箱体或外接除尘系统。设计吸风口时不能只追求大开口，而应贴近砂削点并形成稳定气流：滚筒上方宜沿轴向布置长条吸尘口，圆盘后侧宜设置弧形挡板与吸风通道，避免木屑在工作台面堆积。若箱体内部设置过滤袋或集料抽屉，还需考虑密封、清灰和电机散热之间的平衡，不能因过度封闭导致电机温升过高。

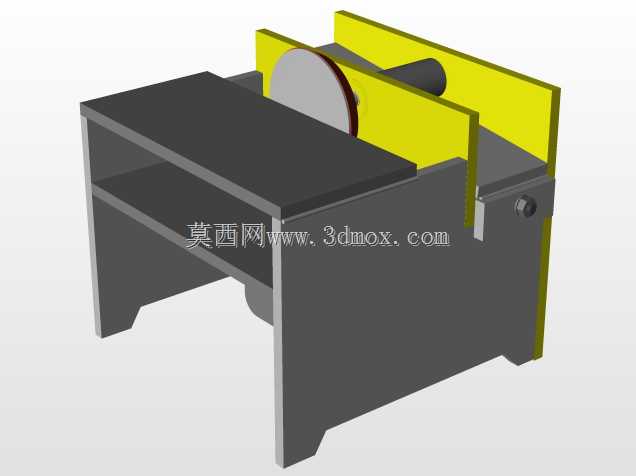

　　外形与安装边界方面，设备整体为桌面式长方体机架，底部带支脚，可放置于木工台或独立支架上。三维布局时应保证工作台前缘到砂盘作业点留有足够送料空间，左右两侧保留电机检修和皮带张紧操作距离，后部预留除尘接口位置。机架高度宜结合操作者站姿或坐姿推送工件确定，台面过高会使小臂悬空，过低则不利于施加稳定进给压力。地脚需提供可调或防滑结构，以抵消砂盘旋转带来的侧向力。

　　建模过程中，装配关系应围绕“工件—工作台—压力辊—砂削元件—防护罩—吸尘口”这条作业链检查干涉。重点确认工件最大厚度通过时，压力辊抬起量、砂辊外露量和防护罩边界不发生冲突；圆盘侧则要校核最大工件轮廓与侧板、夹紧件的安全距离。焊缝和折弯件可在详细设计阶段统一标注板厚、内圆角与连接孔位，轴承座安装面需保证加工基准一致，避免砂辊或砂盘运转时出现端面跳动。

　　该设备并不追求工业产线级别的大进给量，而是强调小作坊场景下的多功能、低占位和可维护性。通过一台动力源兼顾滚筒砂光与圆盘砂光，并在压力辊和除尘通道上做针对性改造，可使木件修边、倒角、曲面打磨等工序更加稳定，也为后续增加调速模块、快换砂套或独立集尘接口留下结构空间。
