圆柱式弹子门锁带配套钥匙锁具结构

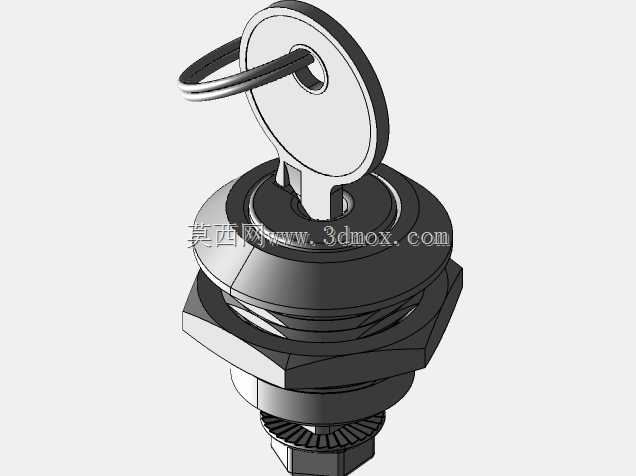

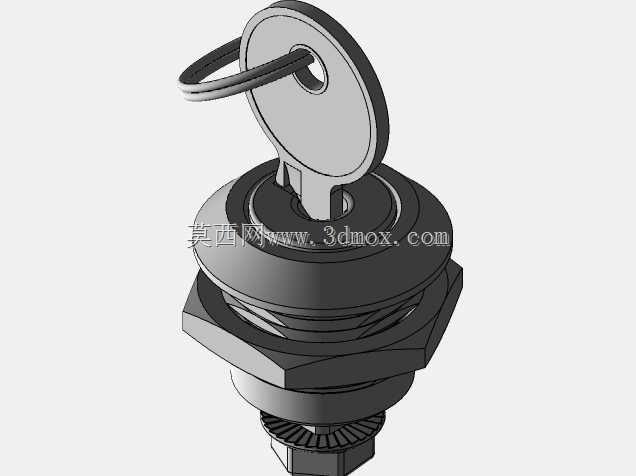

　　这套圆柱式弹子门锁结构，在机箱机柜、配电箱柜门、小型设备检修门、办公抽屉、通讯柜、工业操作台这类需要限制开启权限的场景里使用非常普遍。整套结构把锁芯、锁舌驱动段、安装锁紧螺母、端面装饰压圈以及配套开锁钥匙全部做了完整还原，工程人员拿到模型后可以直接核对门板开孔尺寸、安装厚度区间以及锁舌转动后的干涉边界，不用再反复对照二维样册估算装配空间。

　　从实际装配逻辑看，这类锁不需要在门板内侧预留很深的容纳腔，主体穿过门板预开孔后，依靠带外螺纹的锁套和后侧六角锁紧螺母夹紧门板，前侧的环形压圈贴合门板外表面，既遮盖开孔毛边，也能避免日常擦拭、磕碰时刮伤操作人员。锁体下部的驱动段在钥匙转动时带动锁舌回转，常见工况下转动九十度即可完成上锁与解锁切换；锁舌轮廓需要和门框扣位保持合理间隙，间隙过小会出现门板轻微变形后卡滞，间隙过大则会导致门体关闭后晃动量超标。建模时锁套外螺纹段的长度要覆盖常用门板厚度范围，螺母拧紧后不能出现螺纹咬合不足的问题，端部还要留出工具拧紧的操作空间。

　　弹子锁芯部分是这套结构的功能核心，钥匙插入后，钥匙齿形把锁芯内不同高度的弹子推到锁芯与外套的分界面位置，此时锁芯可以相对外套旋转；钥匙拔出后，弹子在弹簧作用下错位卡入锁芯槽位，锁芯无法转动。模型里钥匙和锁芯钥匙孔的配合轮廓做了对应，钥匙环、钥匙柄握持段、插入齿片段的比例关系符合日常使用习惯，钥匙柄的扁平轮廓方便手指施力，钥匙环可以串接多把钥匙或挂标识牌。

　　外形尺寸方面，前侧圆形压圈直径要大于门板开孔直径，压圈背面和门板接触的区域做平整处理，保证贴合后没有明显翘边；锁体主体外径和开孔之间保留小间隙，方便安装时对位，又不会因间隙过大导致锁体晃动。后侧六角螺母的对边尺寸要兼顾扳手操作空间，在密集排布的柜门上，相邻锁具之间不能出现扳手互相干涉的情况。锁舌伸出后的回转半径是安装边界校核的重点，门框内侧要预留锁舌扫过的空间，走线槽、安装梁、内部元器件不能落在这个回转区域内；门板关闭状态下，锁舌扣入门框挡片的深度要足够，承受常规拉拽时不会脱开。

　　设计思路上，这类小型门锁优先保证操作可靠性和装配便利性，外露部分采用圆润过渡，没有突出的尖锐棱边，钥匙孔位置居中，操作人员在光线不足的机柜旁也能快速对位。锁体轴向分层清晰：前端面负责外观和钥匙插入，中段螺纹负责门板固定，后段输出旋转动作驱动锁舌，各段直径阶梯变化，既满足强度要求，也控制了整体重量。材料选型上，外露锁套和钥匙常用耐腐蚀金属或表面处理钢材，内部弹子、弹簧采用耐磨防锈件，长期在车间粉尘、短时潮湿环境下使用也不容易出现钥匙插拔卡涩。

　　在整机布局阶段，把这套锁具模型调入门板总成后，可以同步检查钥匙转动行程中手指和门板表面、相邻把手、标牌的距离，避免钥匙转到极限位置时夹手；也能核对门锁中心到门板边缘的距离，保证螺母后侧有足够空间放入扳手。对于需要多柜门统一管理的设备，还可以在此结构基础上派生同芯号锁具，一把钥匙开启多把锁，减少运维人员携带钥匙数量。整个结构没有复杂的传动链路，零件数量少、失效点集中在弹子配合和锁舌扣合处，维护时只需定期清理钥匙孔粉尘、检查锁舌固定螺钉是否松动，就能长期保持稳定的闭锁功能。
