木门插芯门锁结构装配演示模型

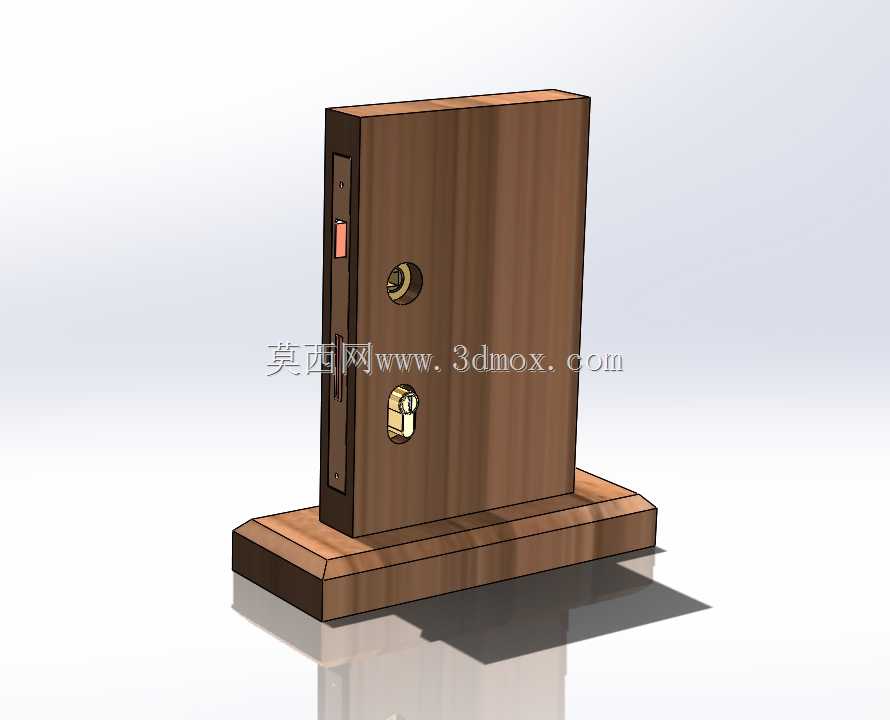

　　这套插芯门锁三维结构以常规室内木门为安装载体，完整还原了锁体嵌入门扇侧边、锁孔对应门扇内外两侧的装配关系，配套建模的木质门扇与底部支撑座仅作展示用途，实际工程应用中可直接将锁具结构单独提取，适配各类室内平开门的锁具选型、结构校核与安装演示场景。

　　从实际使用场景来看，这类插芯门锁广泛应用于家装室内卧室门、办公室隔间门、商用场所室内平开门，核心作用是通过门扇侧边嵌入的锁舌完成门扇与门框的锁闭限位，内外两侧的锁孔分别对应室外侧钥匙开锁结构、室内侧手动反锁结构，侧边的红色拨片对应锁体的斜舌换向触发位，安装时可根据门扇的开门方向调整斜舌朝向，无需额外改动锁体主体结构。

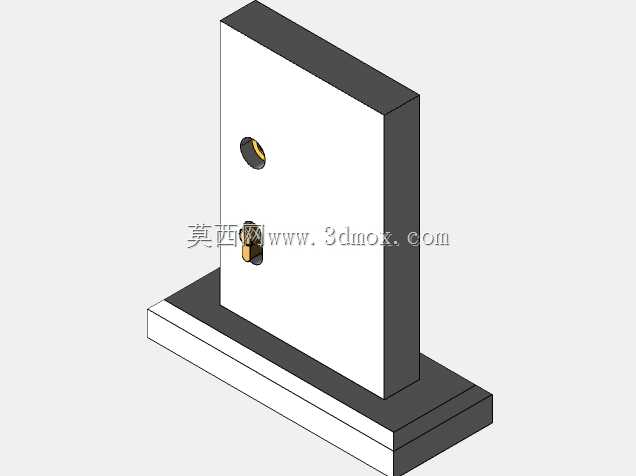

　　建模过程中优先还原了锁具安装的核心边界尺寸：首先是门扇侧边的锁体开槽尺寸，插芯锁体整体嵌入门扇厚度方向的侧边槽内，开槽宽度需匹配锁体壳体厚度，开槽深度需覆盖锁体整体伸入门扇的长度，开槽高度对应锁体上下安装位的间距；门扇正反两面的两个圆形开孔分别对应外把手传动轴孔与锁芯安装孔，两孔的中心距、孔位距门扇侧边的距离、孔位距地面的常规安装高度都在模型中按民用门锁通用尺寸做了等比例还原，底部的木质支撑座仅为展示时承托门扇，实际安装场景中门扇直接铰接于门框，无需额外支撑结构。

　　结构设计层面，模型拆分了门扇基体、锁芯组件、内外侧锁孔装饰盖、侧边锁舌拨片几个核心部分：门扇采用木纹外观建模，直观体现锁具嵌装后与木门的配合效果；锁芯部分还原了钥匙插入的弹子腔外部轮廓，内侧反锁钮的凸起结构也做了细化，侧边锁体的金属壳体与木质门扇形成清晰的材质区分，能直观看到锁体完全隐藏在门扇内部、仅侧边锁舌和两侧锁孔外露的装配状态，这也是插芯门锁区别于外装门锁的核心特征——锁体主体不外露，防破坏性能更好，外观整体性更强。

　　在工程应用中，这套模型可用于三个方向：其一为门锁安装施工的交底演示，施工人员可通过三维结构直观确认门扇开槽位置、开孔大小，避免现场开孔错位导致锁具无法装配；其二为木门生产企业的锁孔加工工位参考，可直接提取孔位坐标导入木工加工中心，完成门扇的锁孔、锁槽批量加工；其三为锁具结构设计的基础参考，可在此基础上扩展添加把手、弹簧、弹子、斜舌/方舌联动机构，进一步完善锁体内部的传动结构。

　　建模时特意保留了锁具安装的最小操作空间：门扇侧边锁体位置预留了锁舌弹出的行程间隙，对应门框上的锁扣盒安装位，两侧锁孔位置预留了装饰盖的安装台阶，保证装饰盖可以完全覆盖门扇开孔的毛边，侧边拨片位置预留了换向操作的手指操作空间，不需要拆解锁体即可完成斜舌方向切换。整体结构没有冗余特征，所有配合面都按实际装配间隙做了偏移处理，不存在干涉问题，导入装配环境后可直接做运动干涉检查，模拟门开关过程中锁舌伸缩、钥匙转动开锁的动作逻辑。

　　针对不同厚度的门扇，这类插芯锁通常可适配40mm到55mm厚度的常规木门，模型中门扇厚度取民用室内门常用的45mm标准值，锁体的横向长度完全容纳在门扇厚度范围内，不会出现锁体穿透门扇的问题；两个锁孔的上下间距按常用球形锁/执手锁的通用孔距设置，互换性较强，多数同规格民用插芯门锁都可以匹配该开孔尺寸，降低木门加工的开模成本。
