菱形法兰带座外球面轴承组件

　　这套菱形法兰带座外球面轴承组件，在轻工输送线、食品包装机架、小型风机传动端以及农用简易设备中使用频率很高。两孔菱形安装面相比四孔方形座占用空间更小，在侧壁薄板、型材框架和窄小安装位上布置更灵活，现场维护时只需松开两颗紧固螺栓即可整体拆换，对检修空间受限的产线点位尤其友好。

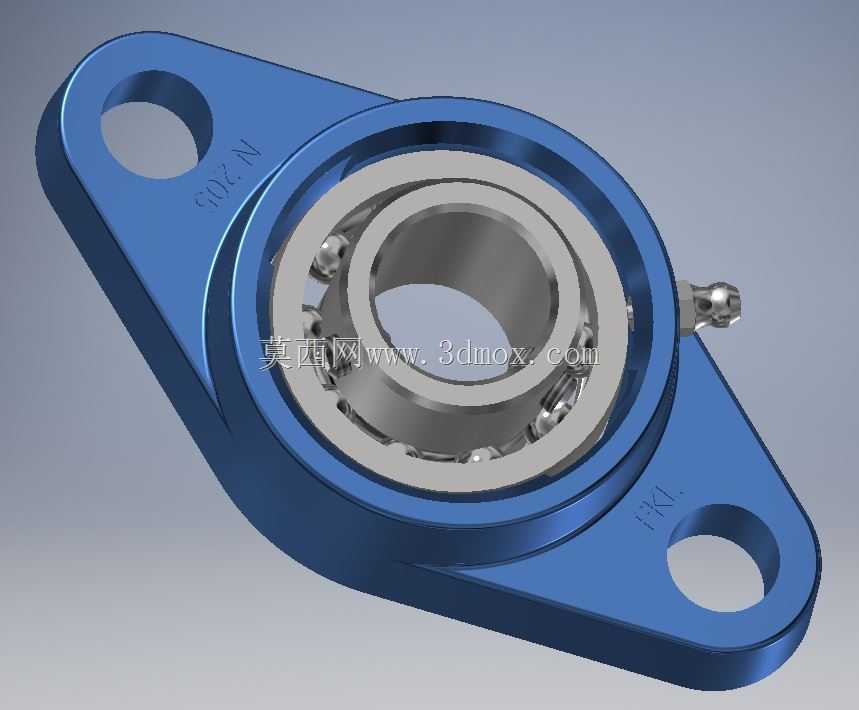

　　从实际承载逻辑看，组件核心由铸造外壳、内嵌外球面轴承、顶丝锁紧结构和两侧密封件构成。外壳采用菱形两翼布局，两个安装孔沿长轴方向对称分布，孔位周边做了局部加厚凸台，螺栓预紧时压力能够均匀扩散到座体底面，避免薄壁区域出现压陷或微变形。座体中央为容纳轴承外圈的球面窝孔，该球面配合允许轴承内圈相对外壳产生一定角度偏转，当焊接机架存在平面度误差、传动轴出现轻微挠曲或安装基面加工偏差时，轴承可自动调心，防止滚动体承受附加边缘载荷，降低早期点蚀和卡滞风险。

　　内圈伸出端设置两颗锁紧顶丝，轴穿入后在圆周方向错开角度拧紧，可将轴承与轴牢固锁定，既传递扭矩又限制轴向窜动。这种锁紧方式适配光轴传动场景，在带轮、链轮、小型叶轮等中等载荷工况下装拆便捷；顶丝点位对应轴面应加工小平面或保证足够表面硬度，避免长期振动后顶丝松动划伤轴径。轴承内部保留标准滚动体与保持架排布，滚道经淬硬处理，可同时承受径向载荷和不大的双向轴向载荷，适合轴端悬伸不大、转速中等的传动部位。

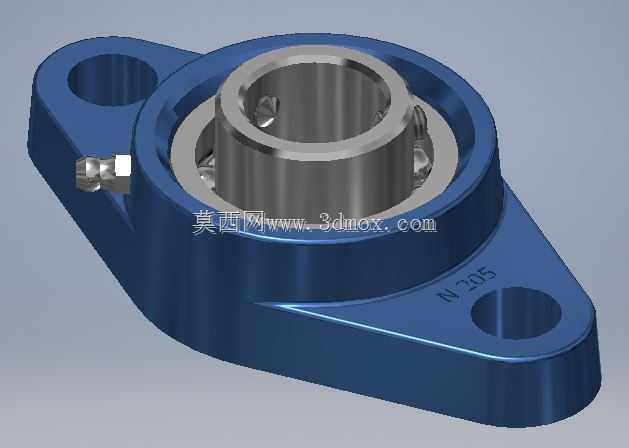

　　外壳侧面铸有型号标识区域，图示N205字样对应常规两孔菱形座系列规格，其内孔、安装孔中心距、座体总长宽和中心高均按成熟系列参数延续，设计人员选型时可直接按轴径匹配标准件，无需重新定制安装接口。三维建模过程中，外壳外壁的拔模斜度、铸造圆角、安装孔沉台和球面窝腔均按真实工艺特征还原：两翼从中心筒体向外逐渐过渡变薄，既保证轴承室周围刚度，又控制整体重量；底面加工基准面与安装孔轴线保持垂直，确保装配后轴承轴线与贴合面平行。

　　安装边界方面，菱形座两翼需要留出螺栓穿入和扳手操作空间，中心筒体径向尺寸决定周围机架开孔避让范围，内圈两端伸出长度要与轴肩、挡圈或带轮定位面协调。布置时应使载荷方向尽量落在两安装孔连线附近的刚性区域，避免单侧翼板承受过大倾覆力矩；基面若为焊接钢板，建议在轴承座对应位置补焊加强筋，减少运行中的共振。密封结构在粉尘、纤维屑或偶尔溅水的环境中可阻挡污染物进入滚道，延长补脂周期。

　　建模时将外壳、轴承外圈、内圈、滚动体、顶丝和密封件分层装配，能够清晰表达球面调心关系与锁紧原理；工程出图可直接标注安装孔距、中心高、轴孔直径和外轮廓尺寸，为机架开孔、螺栓选型和轴系长度校核提供依据。整体结构没有复杂油路或附加定位机构，依靠标准化几何关系实现可靠支撑，是中小型旋转轴系中非常典型的支承单元。
