通讯设备钣金屏蔽安装外壳结构

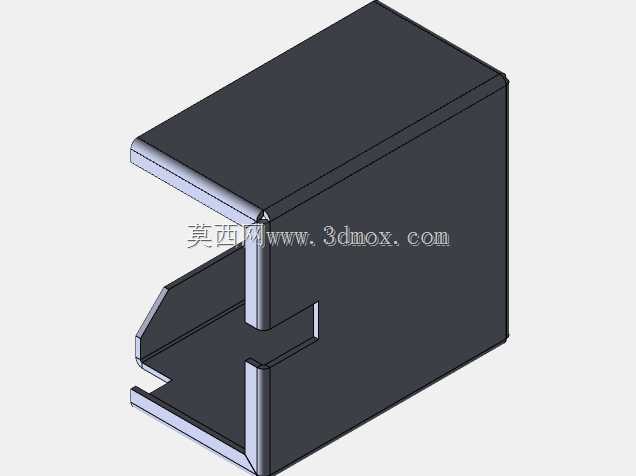

　　该钣金壳体主要面向小型通讯终端、接口转接模块、局端配线单元以及桌面式网络设备的外层防护场景，在实际布线机柜、弱电井配线架、工业控制通讯柜以及小型办公网络接入点位中都能见到同类结构。这类外壳承担的作用并不只是简单遮盖内部电路板，更关键的是通过连续金属折弯面形成电磁屏蔽通路，降低周边变频设备、动力线缆以及无线信号对内部通讯电路的干扰，同时也避免板卡上的高频走线向外辐射杂散信号。从结构形态来看，壳体采用薄板折弯成型思路，主体由一块主围板配合多道折边构成，顶部保留完整平面，可贴合设备上盖或作为标识粘贴面；侧面为连续立壁，能够在模块装入后形成封闭遮挡。前端开口区域并非随意裁切，而是根据内部插接件的插拔方向预留操作空间，

　　下部两处伸出的折边兼具导向与承托功能，电路板沿开口推入时，折边可以限制板卡上下窜动，减少装配过程中对位偏差。靠近开口位置的局部小折弯形成类似卡扣的限位结构，装配时不需要额外增加大量螺钉，依靠钣金回弹与折边卡位即可初步固定，后续在量产工位上只需补充少量紧固点，就能明显提升组装效率。设计这类壳体时，首先要确认内部PCB的外形边界、接口突出高度以及最高元器件的包络尺寸，再在钣金内壁与元器件之间留出均匀安全间隙，避免折弯公差累积后压伤电容、接口针脚或屏蔽罩。外壁与安装基面之间也要预留接线弯曲半径，尤其网线、电话线一类带水晶头的插接件，插入后插头尾部会占用额外空间，若开口深度控制不当，容易出现插头无法完全到位、卡扣不能锁紧的问题。

　　壳体背部与侧壁的折边交接处采用封闭折弯形式，既提升整体刚性，也让屏蔽层尽量连续；开口侧则通过翻边增强薄板边缘强度，防止运输和多次插拔过程中边缘变形。安装边界方面，壳体宽度方向需匹配标准通讯模块或小型数码终端的排布间距，高度方向要保证内部最高变压器、网口插座不与顶面干涉，长度方向则要覆盖电路板主要走线区域，同时在前端留出手指插拔空间。底部开口与折边形成的滑槽结构，可配合设备底座或导轨限位件使用，在多台模块并排安装时，相邻壳体之间能够保持整齐排列，也便于后期维护时单独抽出检查。钣金材料的选用偏向具备一定导电性能和成形能力的薄金属板，折弯处圆角控制兼顾不开裂与少占空间，外表面平整面可用于喷涂、覆膜或丝印标识，外露折边则尽量避免锐边，

　　降低装配人员划伤风险。从工程建模角度看，搭建该结构时应先依据内部板卡建立装配占位，再反推壳体各壁面位置，折弯线要与材料厚度、折弯系数对应，保证展开下料后尺寸可直接用于加工。开口处的避让轮廓需要结合插件实物反复核对，不能只参照二维图纸标称尺寸，因为水晶头、USB接口或通讯插座在实际压接线束后会产生额外外形包络。壳体上的卡位折边不宜过深，过深会造成装入阻力过大，甚至顶弯电路板；过浅则会在振动环境下出现松脱，通常需要结合板厚、材料弹性以及表面处理后的摩擦系数微调折弯角度。对于机柜内长期运行的场景，连续金属壁还可以辅助散热，将板卡上局部热量通过接触面传导到外壳，再经表面与周边空气对流带走，因此壳体与发热器件之间可根据需要预留导热垫位置。整体结构没有复杂曲面，加工以数控冲裁或激光切割加折弯为主，模具投入少，适合小批量通讯配件快速打样，也方便在不同端口配置的衍生产品上调整开口宽度和折边位置。
