带托架的电缆放卷盘工装结构

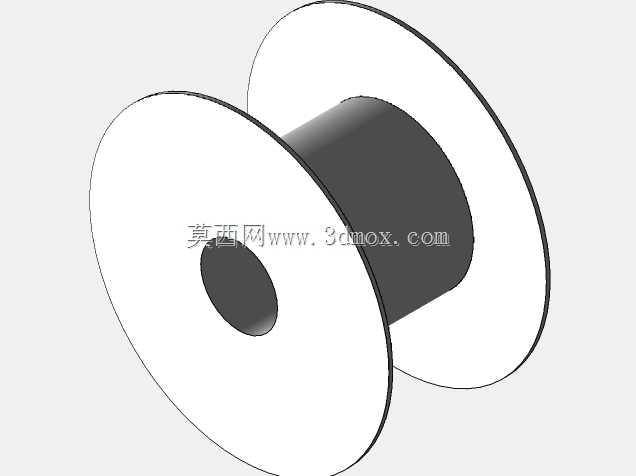

　　这套结构围绕现场线缆敷设时的成盘电缆展开，核心是把重型电缆盘从地面拖拽、人工翻滚的粗放操作中解放出来。线盘本体采用两侧大直径挡边加中间卷筒的经典形式，挡边外缘做完整圆弧过渡，没有突出的抓握结构或焊接凸点，避免放卷过程中剐蹭线缆外护套；中间卷筒内径按常规电缆盘轴孔规格预留，中心通孔贯穿，可供承重轴穿入后将整盘架离地面。

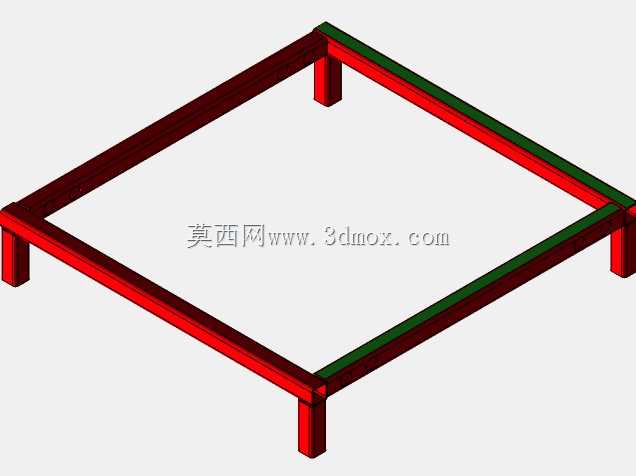

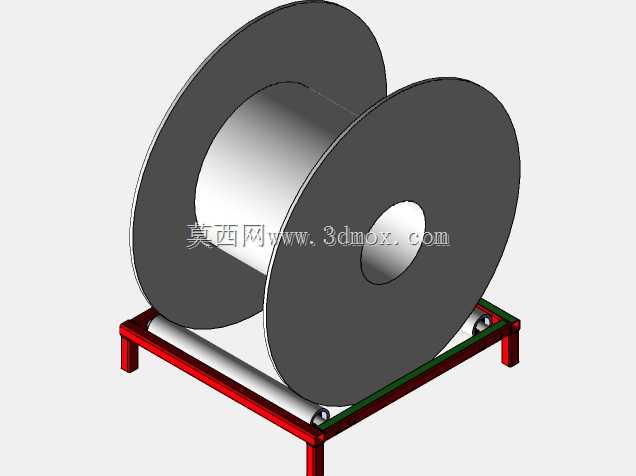

　　托架部分采用矩形钢管拼焊成低位框架，四根支腿向下伸出形成稳定支撑，框架整体高度控制在较低区间，一方面降低电缆盘上料时的抬升高度，现场作业时两人配合即可将线盘滚上托架，无需额外吊装设备；另一方面压低整机组重心，即便电缆满盘偏重、放卷时出现侧向拉力，也不容易发生倾翻。框架内侧横向布置两根平行托辊，托辊轴线与电缆盘中心轴线平行，线盘落位后直接由两根托辊承托其两侧挡边的下圆弧面，抽拉电缆时线盘随托辊转动同步放卷，把线盘与支架之间的滑动摩擦替换为滚动摩擦，大幅降低抽线阻力。

　　从现场使用场景来看，这类工装在通讯线路布线、建筑机电安装、厂区临时供电铺设中都十分常见。成盘电缆到货后重量往往达到数百公斤，直接放在地面上抽线时，线盘会随拉力歪斜、翻滚，既容易磨破电缆外层绝缘，也可能碰伤作业人员；将线盘架在托辊架上之后，线缆可以沿切线方向平稳引出，作业人员只需要控制出线速度，不需要额外对线盘进行扶正。

　　结构设计上没有采用复杂的中心穿轴固定式方案，而是选择无轴托辊支撑：省去了穿轴、对位、锁紧的步骤，不同宽度、不同外径的电缆盘只要挡边间距大于托辊跨距、盘径落在托辊支撑的适配区间内，都可以直接放置使用，兼容性更强。框架的钢管选型兼顾刚性与轻量化，支腿底部预留了平整的支撑端面，在硬化地面上可以直接放置，若在松软场地作业，也可在支腿下方垫方木扩大支撑面积。托辊两端采用简易转轴定位，转动部位隐藏在框架内侧，不会和出线电缆发生干涉。

　　外形边界方面，电缆盘的两侧挡边直径远大于中间卷筒，整体呈宽幅轮状，放置到托架后，盘体最高点距离地面的高度由盘径决定，托架自身的框架高度仅占总高度的很小一部分；框架的长度和宽度略大于电缆盘的轴向宽度与挡边半径之和，保证线盘转动时两侧挡边不会超出支架轮廓，出线方向预留了开阔空间，电缆可以从盘体上方或侧方顺畅引出，不会和支架杆件发生摩擦。

　　建模过程中需要重点把控几处配合关系：一是两根托辊的中心距要和电缆盘挡边直径匹配，间距过小会导致线盘重心偏高、容易从托辊间脱出，间距过大则会让线盘底部接近框架横梁，转动时出现剐蹭；二是托辊的上母线高度要高于框架上平面，保证线盘转动时只有挡边和托辊接触，盘体其余部位不与支架发生摩擦；三是支腿的外伸角度要兼顾支撑跨距与通过性，支腿向外微张可以提升抗倾覆能力，同时不能超出过多导致现场搬运时勾挂障碍物。整套结构没有多余的装饰件，所有杆件都服务于承重、导向和防护，完全贴合现场施工作业的实用需求。
