丹斯特自动挑选放置工作站结构

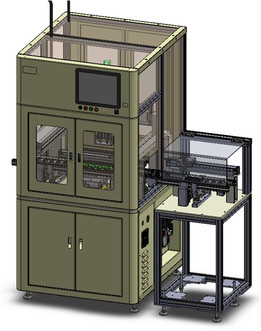

　　该套三维结构面向通讯类小件装配与检测前段的自动取放需求，围绕工件从供料位到定位位、再到加工或包装工位的连续转移过程展开。设备主体采用框架式立柜布局，左侧为封闭控制与动力安装区域，右侧延伸出工件承载、夹持和执行空间，整体既能够独立作为离线分拣单元使用，也可以嵌入通讯工具类产品的半自动装配线、检测线或包装线中。现场布置时，需要重点确认设备前方的操作维护距离、后侧电控柜门开启半径，以及右侧执行机构在最大行程下的安全防护边界。框架下部预留可调支撑脚位置，便于在不平整地面上校正水平；上部则根据执行模组、传感器和夹具的安装需求布置安装板与加强梁，避免高速往复动作时产生明显振动。

　　从实际用途看，这类挑选和放置工作站主要解决小件人工取料方向不一致、摆放位置偏差大、重复劳动强度高的问题。工件可以通过托盘、治具板或来料容器进入工作区域，机构按预设路径完成拾取、姿态校正、放置和压持等动作。对于通讯工具类产品中尺寸较小、外形特征相近的零部件，结构设计时需要在取料端保留足够的夹具换型空间，使吸嘴、夹爪或柔性夹持件能够根据产品外形快速更换。放置区域则强调定位重复性，承载平台通常设置定位销、挡边或仿形槽，保证工件进入下一工序时位置稳定。

　　结构思路上，模型没有采用单纯外露的悬臂形式，而是将控制、驱动和执行部分整合在紧凑柜体内。柜体侧板承担防护和安装双重作用，内部可分层布置电气元件、气源处理件和走线槽，外部面板预留检修门、观察窗与按钮安装位。右侧工作区开放度较高，方便人工补料、异常工件取出和夹具维护；靠近动作区域的边界则需要在投产时增加光栅、安全门或防护罩，使设备在自动循环时与人员通道隔离。框架型材与钣金件之间的连接位置在三维中均按实际装配关系表达，螺栓、铰链、门板和支撑件的位置便于后续生成工程图和明细清单。

　　执行机构的运动逻辑以直线搬运和短距离姿态调整为主。横向、纵向和竖向模组的安装面需要保证平行度和垂直度，若安装基准偏差累积，夹取中心会在行程末端出现偏移，进而影响放置精度。设计时将驱动元件、导轨和限位件布置在便于调整的一侧，原点传感器与极限传感器分开设置，原点用于循环复位，极限用于防止越程碰撞。气管和电缆应沿运动部件外侧以拖链或固定卡扣敷设，弯曲半径不能过小，尤其在夹爪频繁升降的位置，要避免线缆与工件、治具发生干涉。

　　外形与安装边界方面，设备占地呈长方形组合，柜体部分宽度较稳定，外侧工作台和执行机构会形成额外伸出范围。搬运进厂前需核对门宽、通道转弯半径和设备吊装点，整机就位后还要在执行端最大伸出位置外侧保留维护空间。工作台面高度应结合人工补料姿态和前后产线接驳高度确定，过高会增加操作人员取放托盘的负担，过低则可能与输送线或检测设备出现高度差。设备底部支撑、地脚板和地面膨胀螺栓位置需要在布局阶段同步考虑，保证长期运行时框架不发生位移。

　　夹取与放置组件是结构细节中的重点。针对不同表面状态的工件，真空吸附适合平整轻薄件，机械夹爪适合有可靠夹持边的零件；若工件表面易划伤，夹爪接触区应预留软质材料安装位。夹具与执行端之间设置标准连接法兰，有利于换型时重复定位。放置治具不宜只依靠大面积平面承托，而应结合工件外形设置局部避让，防止筋位、凸台或接线结构受压。对于需要精确方向的小件，可在取料后增加导向斜面或预定位块，让工件在落位过程中自然校正。

　　电控与气动部分虽然在外观上多位于柜内，但结构建模时必须预留真实空间。接触器、控制器、端子台和阀岛应分区域安装，强弱电走线保持间隔，气源三联件靠近用气端布置，便于观察压力和排水。门板内侧可安装按钮、指示灯和人机界面，操作高度以站立观察和快速复位为宜。柜体通风口位置要远离精密工件暴露区域，避免气流将灰尘带入取放工位。

　　在产线应用中，该设备可承担来料整理、工件移栽、工位间转运和摆盘等任务。若上游供料节奏不稳定，工作台可保留少量缓存位；若下游设备节拍较快，则取放机构的行程、夹取数量和等待位置需要进一步优化。三维结构把框架、门板、工作平台、执行模组和治具空间完整表达出来，适合在方案评审时检查人员操作路径、机构运动范围、维护拆装顺序以及与周边设备的接驳关系，为后续详细设计、外购件选型和现场安装提供直观依据。
