渐开线齿轮钻调速装置结构设计

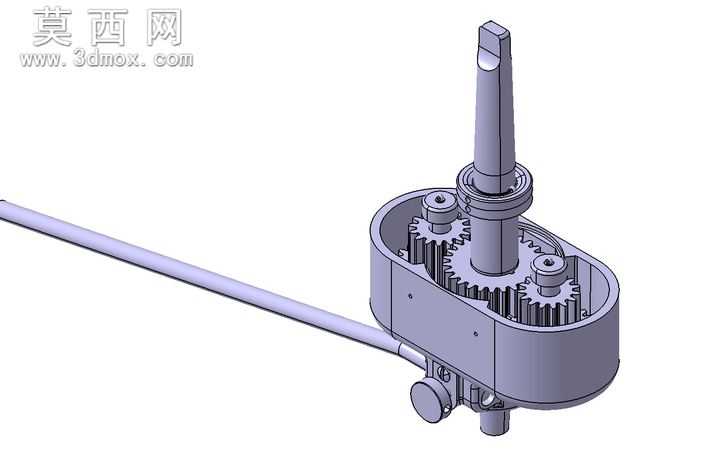

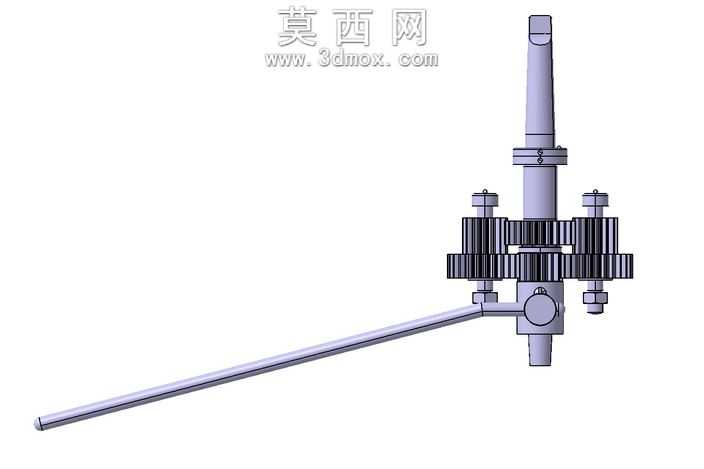

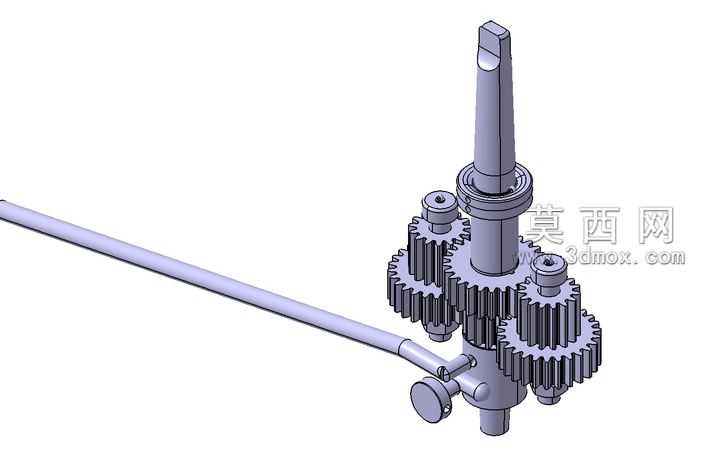

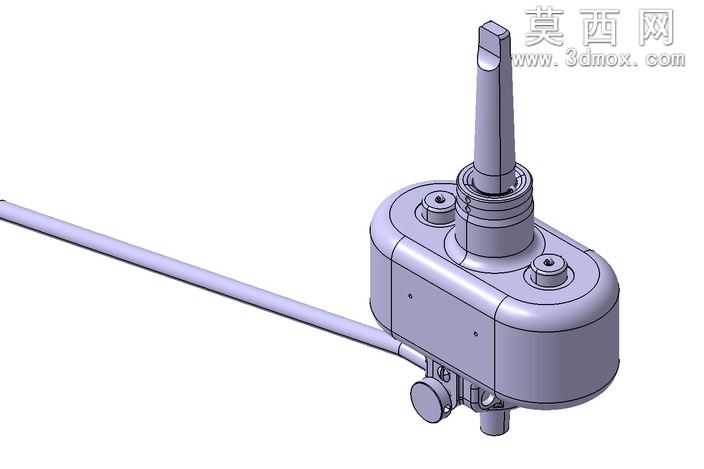

本作品为钻调速装置的三维参数化建模成果，整体围绕齿轮传动调速的核心功能展开全流程设计，所有传动齿轮均严格按照渐开线齿形标准完成参数化建模，保证齿廓啮合的精度与传动平稳性。建模阶段先完成整体传动方案的布局规划，确定输入轴、输出轴的空间位置与传动比分配，再逐一构建各个齿轮、轴系、壳体、紧固件的三维实体：齿轮部分通过参数化齿廓生成工具，结合模数、齿数、压力角等核心参数生成精确渐开线齿面，再通过拉伸、阵列等特征完成轮体、键槽等结构的创建；轴类零件根据传动受力需求设计阶梯轴结构，预留轴承安装位、密封槽与输出端的钻具连接接口；外壳采用圆角过渡的封闭式腔体结构，既保证内部传动组件的防护性能，也通过合理的壁厚设计与加强筋布局提升整体结构刚性，外壳上预留的安装孔位精准对应内部轴系的固定位置，保证装配同轴度。装配阶段按照实际装配逻辑完成组件配合，通过同轴、重合、齿轮啮合等配合关系还原真实传动约束，可直观验证各部件的运动干涉情况，确认调速过程中齿轮啮合的顺畅性。渲染阶段对不同部件赋予差异化材质：金属传动件赋予哑光合金钢材质，还原机械加工后的金属质感；外壳赋予磨砂工程塑料材质，区分内外结构的材质差异；密封件、操作旋钮赋予橡胶类材质，提升模型的真实感。设计过程中充分考虑装置的实际使用场景，输入侧的长杆结构适配手动或外接动力输入需求，输出端的扁位结构可直接适配钻夹头安装，侧面的调节旋钮对应调速档位切换，整体结构紧凑，传动路径清晰，所有零件的建模精度均满足后续工程出图、数控加工的参数要求，完整还原了钻调速装置的机械结构原理与装配关系。
